问:一辆2017款比亚迪E5纯电动汽车,一次在正常行驶时,突然出现没有驱动力的现象,同时仪表盘上出现“请检查动力系统”的提示,这时车辆已不能行驶,只得将车停在路边。约20min后,再尝试启动车辆,车辆可以启动行驶。但该车自从此突然不能行驶的故障发生后,故障现象每隔数天就会发生一次,并且发生的频率越来越高。查看仪表盘上的提示,车上的储电量soc指标并不低,一般均在50%~70%左右,理论上此电量可以支持车辆正常行驶。请问该车的故障是如何产生的?
答:对于这种突发失去驱动力后又能恢复正常的车辆故障,分析车辆的驱动系统和动力电池应属完好,是产生偶发性故障导致车辆不能行驶。建议用比亚迪的VDS-2000诊断仪进行检测,可能会更快捷更准确地找到故障原因。我们曾遇到过类似故障,现与维修技师们共享。当时查检有“P1A010017的故障码,合义是车辆发生了“一般漏电故障”。再读取动力电池管理器的动态
数据流,出现“高压系统异常”的提示,电池管理系统的绝缘电阻为242kΩ,属于渊氏异常,正常状况下绝缘电阻应远大于此值,至少应为数兆欧以上。

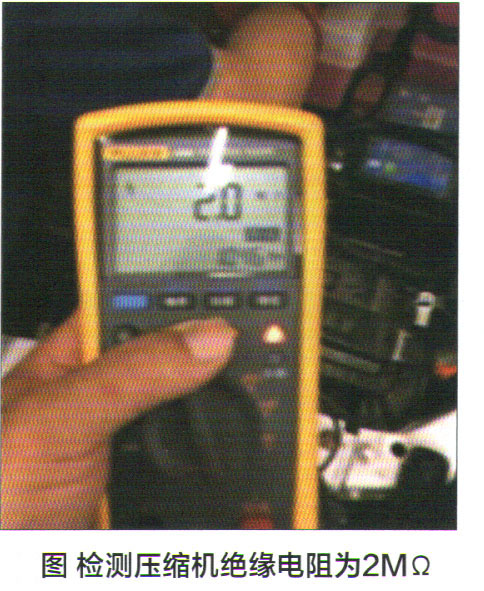

于是拆下动力电池管理器的正、负极进行绝缘检测,正极对车身的绝缘电阻为1.2MΩ,负极电阻为14MΩ,说明电池包的绝缘是正常的。再检测驱动电机对车身的绝缘电阻达11GΩ,空调电动压缩机的绝缘电阻为2MΩ(图1),加热PTC元件的绝缘电阻为1.7MΩ,均超过正常绝缘电阻的标准值,说明上述部件都没有绝缘不良,不是造成漏电的原因。
由于动力电池管理器的绝缘电阻只有242kΩ,低于规定值,为此决定采用排除法来检查故障所在。逐个拔下动力电池管理器上的各高压部件的接插件,同时用检测漏电故障码的方法,来判断漏电究竟是何原因造成的。当拔下动力电池负极端的接插件时,漏电的故障消失了,这说明电池管理器内部出现间歇性的异常漏电的故障。为此尝试更换这个管理器,漏电的故障码再没有出现,车辆故障排除。
这里要提醒一点,在检测各部件的绝缘电阻时,如涉及高压母线的正负端,一定要注意安全。
