一辆比亚迪e5 450,用户反映:该车空调不制冷。
原因分析:
1、空调制冷系统故障;
2、高压电控总成故障;
3、线束等故障。
维修过程:
1、实车测试,开启空调后仪表未报故障,电动压缩机无运转迹象,故障属实;

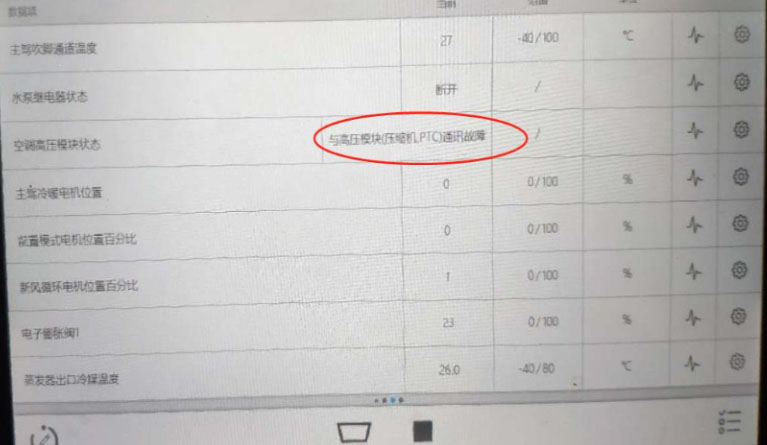

2、用诊断仪进行整车扫描,未发现有指导意义的故障码;读取空调控制器
数据流发现,空调高压模块状态为“与高压模块(压缩机、PTC)通讯故障”

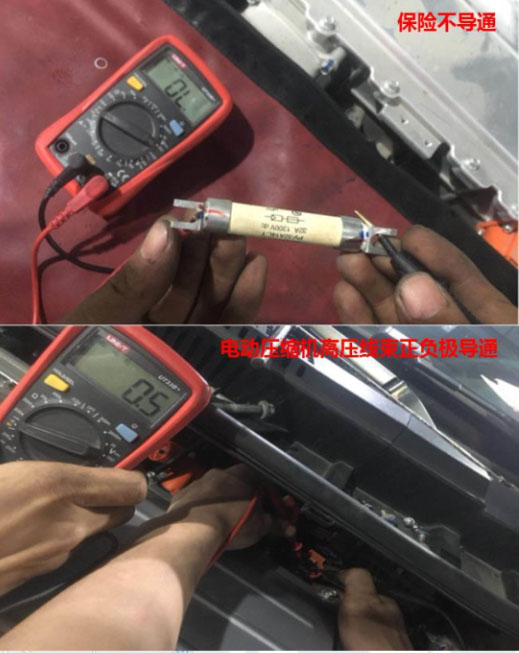

3、测量电动压缩机低压线束电源、CAN线电压均正常,测量电控空调保险不导通(异常)。
4、进一步确认负载是否存在短路等异常情况:
a)测量PTC水加热器高压线束正负极间阻值、管压降,均无异常;
b)测量电动压缩机高压线束正负极间阻值为0.5Ω(短路)。
5、更换电动压缩机和空调保险后故障排除。、
维修点评:
1、此案例较简单,此类问题在实际维修中也较常见,希望能够为准确快速判定故障点提供一个思路;
2、e5 450车型电动压缩机与PTC水加热器共用一个保险电动压缩机和PTC水加热器同时故障的概率很小,先确认保险是否熔断是合理的;
3、遇到保险熔断的故障,不司盲目更换保险,必须先确认负载电器是否存在异常。
