原因分析：

1、直流充电口。

2、高压电控总成。

3、电池管理器。

4、低压线路线束。



维修过程：

1、车辆进店检查，交流可以正常充电说明动力电池，电池管理系统没有问题，是直流充电过程有问题。用VDS2000读取BMS系统显示无故障．经检查车辆在直流充电桩充电，插上充电枪，OFF档仪表黑屏充电指示灯不亮，可能是电池管理器没有接受到充电枪CC2的信号，因为电池管理器检测到CC2信号后控制充电指示灯点亮。用VDS2000扫描无法扫描到电池管理器，说明电池管理器没有电源导致无法工作。

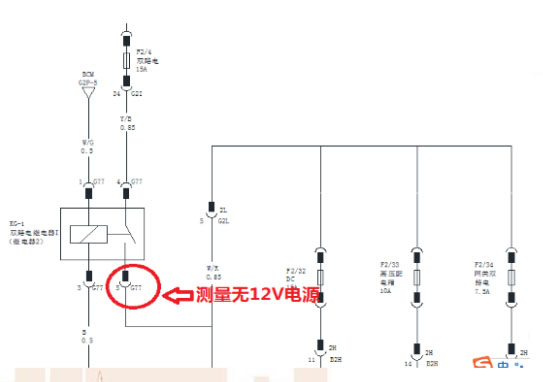

2、上OK电用万用表测量充电QCC1和PE的阻值是998欧CC2和PE测量有7.43V电压S+ S－和PE CAN电压2.53V正常。OFF档插上充电枪测量直流充电继电器B44(B)-7针脚有12V电源说明柜子检测到CC1 1千欧的电阻柜子可以输出A+A－电源测量直流充电继电器B44(B)-4有12V电源。（直流充电F1/8保险电源正常）测量B44(B)－5和车身之间的阻值是0.7欧正常。根据电路图直流充电继电器B44(B)-3针脚直接到双路电G2L-5因双路电继电器G77－5针脚和G2L-5针脚是导通的，测量双路电继电器G77-5的针脚无12V电源，根据电路图检查测量BJG03-7和GJB03-7插接件7号针脚时，发现插接

件卡子没有卡到位接触不实，断开插接件测量BJG03-7有12V电源，重新处理插接件后，测量双路电继电G77-5有12V电源，此时车辆直流可以正常充电故障排除。







维修小结：

1、车辆无法正常充电，先看仪表上的充电指示灯是否点亮，如果不点亮说明电池管理器没有检测到CC2信号，可能是电池管理器无双路电源或CC2信号就没有到电池管理器。

2、快速排查方法：在OFF档VDS扫描电池管理器是否能扫描到，能扫描至蜕明双路电源正常，扫描不到电池管理器应检查双路电电源。
