一辆行驶里程约3.6万KM的全新比亚迪F3,该车间歇性仪表“SVS"故障灯闪烁,无法正常熄火。鼓风机风量开关调节为1/2挡风时,车辆无法熄火。
厦因分析:
2、线路故障
3、其他故障
维修过程:

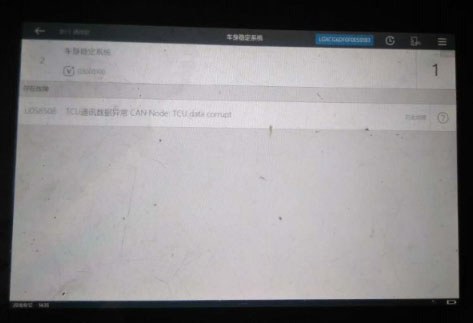

1、使用诊断仪枪检测相关模块发现ESP报U058508:TCU通讯数据异常CAN Node/报U1700:TCU与SCQ通讯失败等多个模块报CAN网络故障。
2、经过测试,该车辆上ON档电鼓风机风量开关为1挡风量时,鼓风机不出风;2挡风量,有风;3/4档位出风正常。关闭风量开关,启动车辆再次调节风量开关,风量只要调节为1/2档位,仪表”SVS”灯亮,P档闪烁,同时多媒体面板倒车雷达开关电源指示灯熄灭,车辆挂挡不走。风量调节为3/4档位,所有故障立马消失。
3、处理全车搭铁线试车,故障依旧。为进一步验证故障,将鼓风机电源插头和鼓风机调速模块插头拔掉,发现车辆
无法启动了,即使风量开关调节为0也
无法启动车辆,只要插上插头,车辆才可以启动。
4、测量鼓风机插头电源正常,测量搭铁时有10Ω左右阻值,异常。由于车辆搭铁已经处理过,并未发现有虚接惜况,还是考虑线路问题。

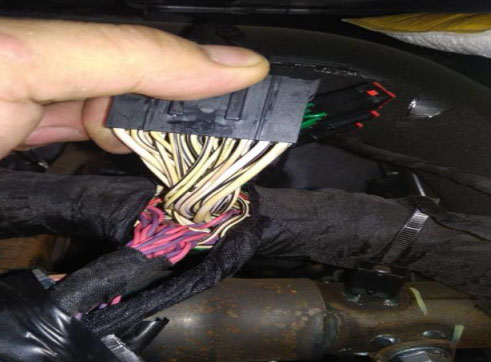

5、观察线路图发现组合仪表后方有多个短接器,拆除仪表台上体确认仪表后方确实有一个搭铁线的短接器,处理该短接器试车,故障不再出现。
维修小结:
该车故障是由于搭铁线短接器虚接拉低了整车模块电压,尤其是风量在1挡时,经过调速模块调节造成了整个网络瘫痪,该故障现象也容易当做CAN网络故障来排查。
了解各模块工作的特点,多个故障出现时找到共同点,台理利用线路图快速分析故障原因。
