结合故障现象和读取的数据流分析，怀疑是充电连接线相关线路或者车载充电机故障引起的不能充电。查看充电电路图得知（图3），充电口的“C P”端子最终连接高压电控总成的B28（A）-47号端子。

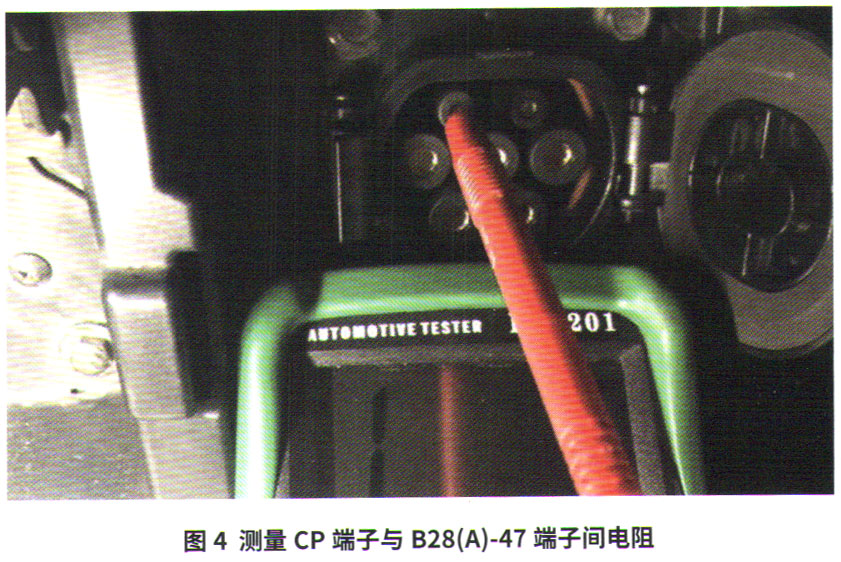

    断开电源的负极等待10 min，做好安全防护，然后用万用表测量充电口CP端子到插接器B28（A）-47间的电阻，电阻为无穷大（图4）。排查充电低压线路，找到充电口端子，发现CP线连接端子损坏（图5）。



结束语：

    新能源汽车作为一种使用清洁能源燃料为动力来源的环保车型，在未来具有良好的发展前景。但相对于传统的燃油车型，新能源汽车驱动系统的检修具有更高的危险性。以比亚迪e5为例，车主发现汽车存在无法慢充的故障时，应先做好自我的绝缘安全防护措施。一般对于这类车型，此类故障的诊断顺序依次为低压电源、CAN通信、双路电、各控制模块及模块间连接线路。再借助故障诊断仪器逐一排除，确定故障类型及定位故障位置。
