比亚迪e5直流无法充电故障检修
来源:本站整理  作者:佚名  2022-03-18 08:28:39

 故障现象:一辆比亚迪e5,车辆无法直流充电,交流充电正常。

原因分析:
1、充配电总成;
2、 PTC;
3、压缩机;
4、电池包;
5、线束。
维修过程:

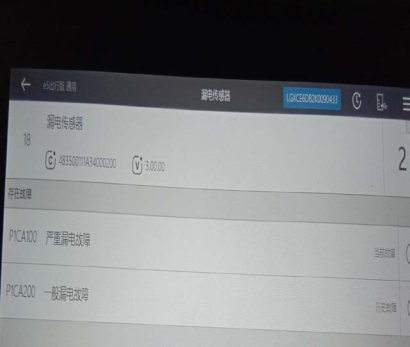

1、用VDS读取故障,漏电传感器报: P1CA100,严重漏电故障。在充电站测试时发现车辆直流充电只能充2-3分钟,充电结束,观察数据流发现故障出现时绝缘阻值电阻为0。
2、检查底盘无剐蹭,线束外观正常。

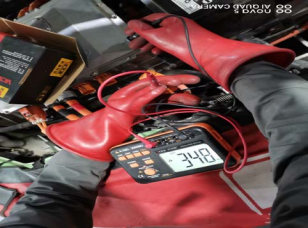

3、断电测量PTC,电动压缩机绝缘阻值正常。
4、测量充电口阻值正常。
5、路试观察数据流,绝缘阻值均在10000千欧以上,在行驶过程中,开启空调,开启暖风,绝缘阻值正常,排除外围高压用电设备。
6、因充配电总成内部有接触器不好测量,因此倒换充配电总成测试,故障依旧。
7、直接更换电池包总成测试,直流充电正常,观察3天均无异常,故障排除。
案例点评:
1、分析此故障,因直流充电时的电流远远大于交流充电,以及正常行驶时的电流,所以故障会在直流充电时出现。
2、此故障的难点就在于车辆交流可以充电,而且车辆空调,暖风可以正常使用,车辆可以正常行驶。排除外围高压用电设备后,因为充配电总成内部有接触器,所以为了更快的排除故障可以直接换件测试。
3、故障的指向比较明确,为确认电池包故障,优先排除外围用电设备,维修时本着由简到难的方法,少走弯路,提高一次性修复率,维修效率。
