一辆 CM7 行驶了 25550km,前雾灯不能点亮。
原因分析:可能是电源电路或控制电路的问题。

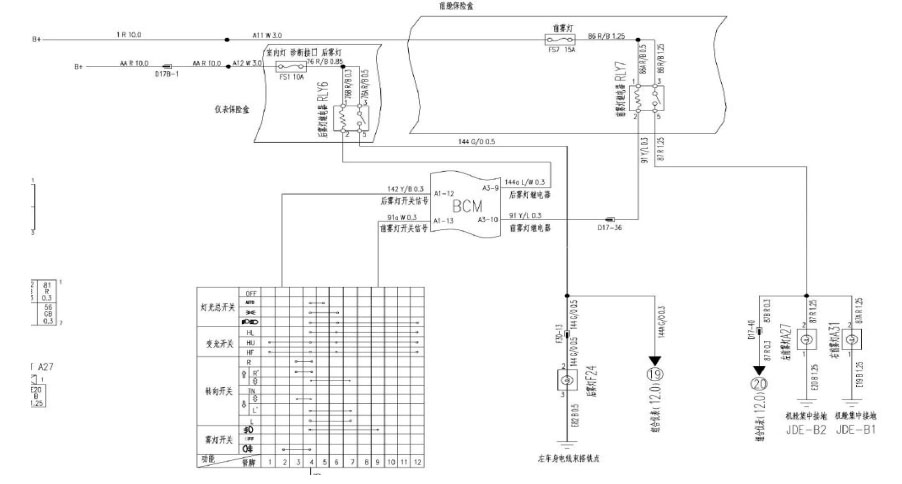

检查过程:首先检查前机舱保险盒 FS7 号正常,用线短接前雾灯继电器后能点亮,说明问题应该在控制方面。取下组合开关检查在开前雾灯的情况下 9 号针脚与 4 号针脚的阻值为 0 欧,说明开关没问题。检查 9 号针脚连接处的电压为 0V,正常情况下应该有 12V,检查组合开关与
BCM 之间的线束,最后发现在连接
BCM 处 A1-13 处针脚有虚接现象。
处理措施:重新处理插接器后故障排除。
分析总结:此案例为简单控制电路基础检查方法,思路清晰简洁。先检查保险确定是否短路过流烧毁保险,接着短接继电器判断电源电路是否正常,再检查开关控制电路。请各服务站知悉。
