风行景逸X5启动后发动机工作不良检修
来源:本站整理  作者:佚名  2021-11-19 08:29:42

 1 故障现象:

车辆行驶 6780Km, 客户进站报修车辆启动后发动机工作不稳定且故障灯亮。
2 原因分析:
用 X431 读取故障码:“P0016--凸轮轴和曲轴安装相对位置不合理”, 初步分析是发动机相位控制系统存在故障。
3 检查过程:
根据故障码提示,检查凸轮轴和曲轴的安装位置及工作面,没有发现异常;对相关的线束插接状态确认, 无松动及虚接现象;更换新的凸轮轴位置传感器, 故障依旧;尝试清除故障码,自学习复位系统后, 发动机工作状态没有改善,运行十几秒后故障灯重新点亮;最后尝试更换油压控制阀( OCV 阀)后,故障消除。多次路试验证,车辆未再出现故障。
4 处理措施:
更换油压控制阀( OCV 阀),故障排除。
5 分析总结:

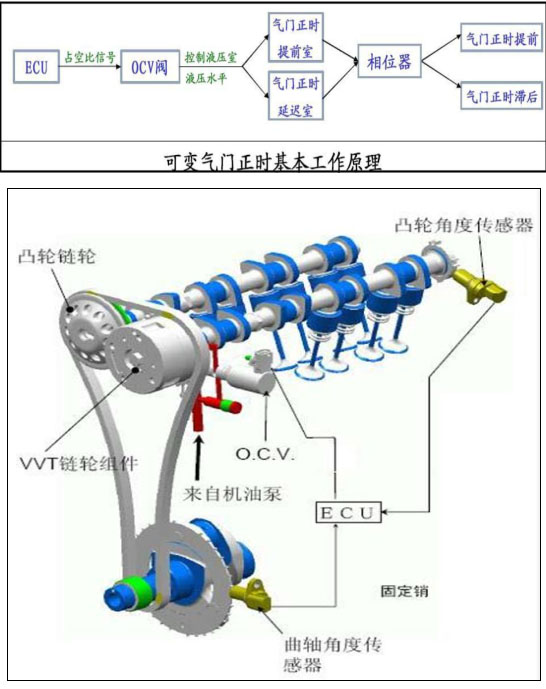

带进气连续可变气门正时结构的发动机,除在进气凸轮轴上配进气 VVT 链轮外,还需通过进气 OCV 阀配合工作以实现可变正时。进气提前或延迟选择,以及提前量或延迟量的大小确定,均由 ECU监测当前发动机工况,对比曲轴信息计算得出,并通过占空比的方式对 OCV 阀工作进行控制,从而实现进气相位可变。
进气提前:机油由 OCV 阀提前室注入,并注满 VVT 执行器的提前室,推动 VVT 转子顺时针移动,实现进气提前。
进气延迟:机油由 OCV 阀延迟室油道注入,并注满 VVT 执行器的延迟室,推动 VVT 转子逆时针移动,实现进气延迟。

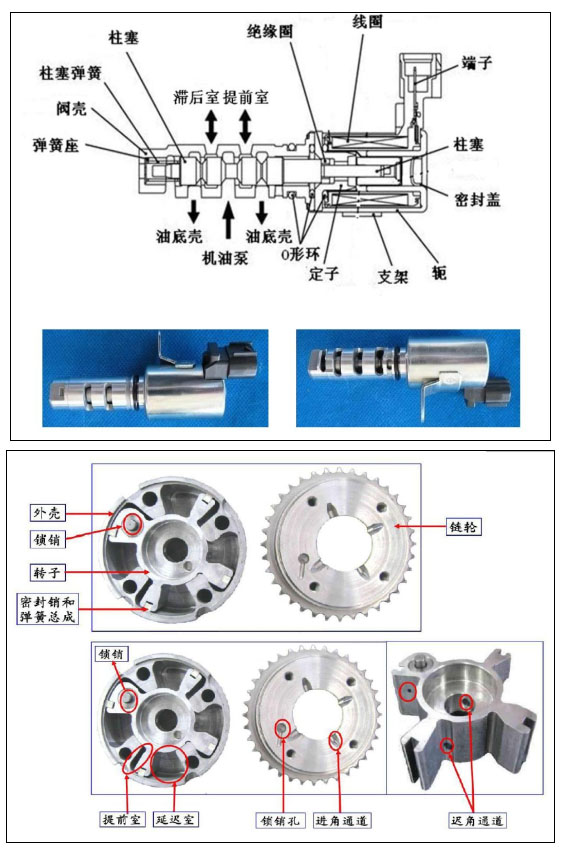

OCV 阀如果堵塞、卡死(如机油脏污、阀体失效),油液将无法正常注入流出, 从而导致 ECU 发出的信号得不到正常执行,相位紊乱,即报此故障码。服务站遇到该故障,可检查以上涉及部件, 通过清洗或互换进行排查。下附 VVT 工作原理及各零件内部结构图:
