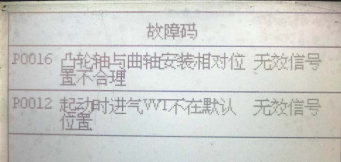

故障现象:发动机怠速抖动严重.故障灯点亮,用诊断仪读取故障码是P0016(凸轮轴和曲轴安装位置不合理)、P0012(起动时进气VVT不在默认位置)。
排查过程:根据P0016(凸轮轴和曲轴安装位置不合理).怀疑是正时问题,按维修手册检查凸轮轴和曲轴及正时链的安装是正确的,排除正时安装的问题。
正时的安装是没问题的,但是
ECU能检测到凸轮轴与曲轴安装位置不合理无非是通过曲轴和凸轮轴的位置传感器获得信号,

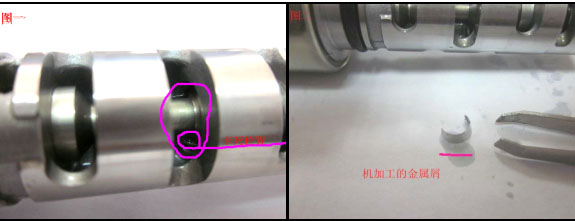

ECU分析这两个信号的关系出现了异常。结合P0012(起动时进气VVT不在默认位置),有理由怀疑是VVT链轮的问题导致凸轮轴转动异常。景逸1.5XL的VVT功能是通过调节VVT链轮内提前室和滞后室的油量进行控制的,这两个油室的油来自缸体由机油控制阀控制。拆下机油控制阀,发现有一片金属屑卡在提前角油路孔中,如下图所示:
清理该铁屑后,装车试车,故障清除。
原因分析:
P0016(凸轮轴和曲轴安装位置不合理)监控策略是:当曲轴与凸轮轴同步学习值与实际位置值的偏差>20度时,报此故障。P0012(起动时进气VVT不在默认位置)监控策略是:当凸轮轴位置滞后,进气凸轮轴位置偏差大于阀值>20度时,报此故障。

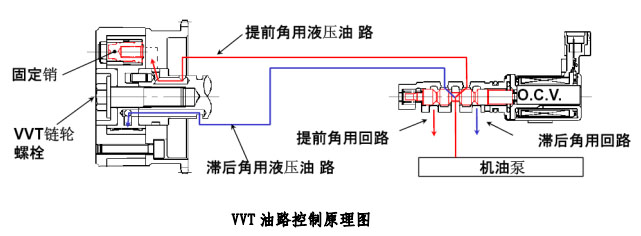

如下图所示,当机油控制阀被卡后,导致机油控制阀的柱塞被卡死或油路堵塞,机油控制阀无法正常地控制VVT链轮,
ECU判断凸轮轴和曲轴的位置异常,报VVT链轮不在默认的位置的故障。
