东风风神AX7车辆无法起动(案例4)
来源:本站整理  作者:佚名  2022-03-20 08:35:39

     用户反映:车辆(EW10发动机,MT)顶配车辆停车后无法起动,按下一键起动开关车辆没反应,仪表显示“电源继电器故障”。

可能原因:
1.车辆起动系统电器故障。
2.车辆起动系统线路故障。
故障检查:
1.检查该车油箱有燃油,蓄电池供电正常,按下一键起动开关车辆无反应。
2.根据仪表显示“电源继电器故障”,一键起动开关背景灯不亮。检查驾驶舱保险丝盒,发现F1保险熔断,更换备用保险,故障消失,车辆能够正常起动。
3.多次试车,故障没有再现,与用户交流后,将车辆交付用户使用。半月后车辆无法起动
  障再现。
4.更换驾驶舱保险丝盒F1保险丝后故障不再现,根据F1保险所控制的用电设备,逐项检查,检查智能进入控制单元ACC正常,车身控制单元ACC控制线路、后视镜ACC控制线路、音响ACC控制线路均没有发现异常。
5.在检查左后视镜时,调节镜片上下转动,F1保险片熔断。拆卸左后视镜,重新安装F1保险,调节左后视镜镜片左、右动作时,F1保险没有熔断。判断为左后视镜内部故障。

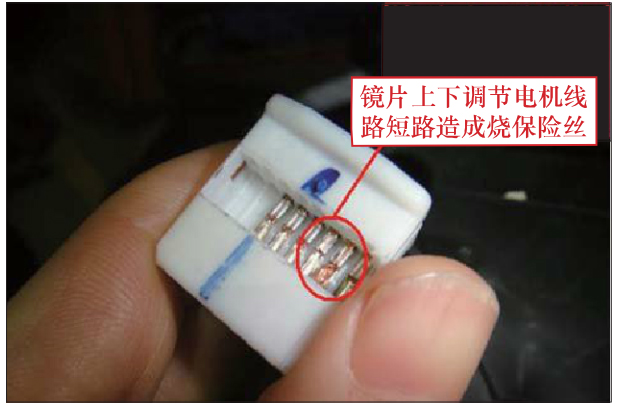

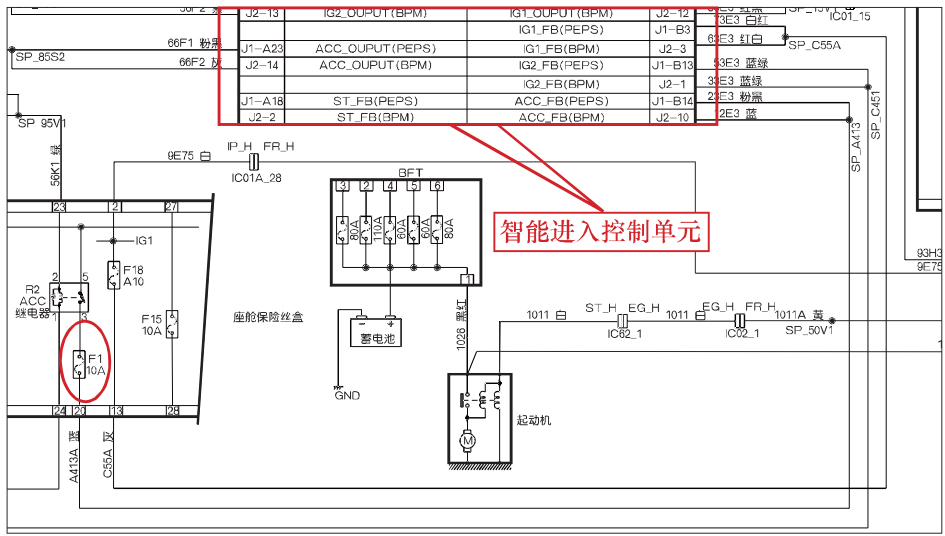

6.解体左后视镜总成,发现后视镜插接器黄色接线座在生产时,接头铜丝过长,有一股铜丝搭在旁边黑黄线接线座上短路,造成F1保险熔断,智能进入控制单元供电断开,车辆无法起动(参考(《AX7电器原理图》第69页电动后视镜电器原理图、79页智能钥匙电器原理图)。


    故障排除:清除插座中多余铜丝,故障排除。
维修总结:后视镜插接器黄色线接线座在生产时,接头铜丝过长,有一股铜丝搭在旁边黑黄线接线座上,造成短路,烧毁保险,导致切断了智能进入控制单元供电。
