一、装配概览

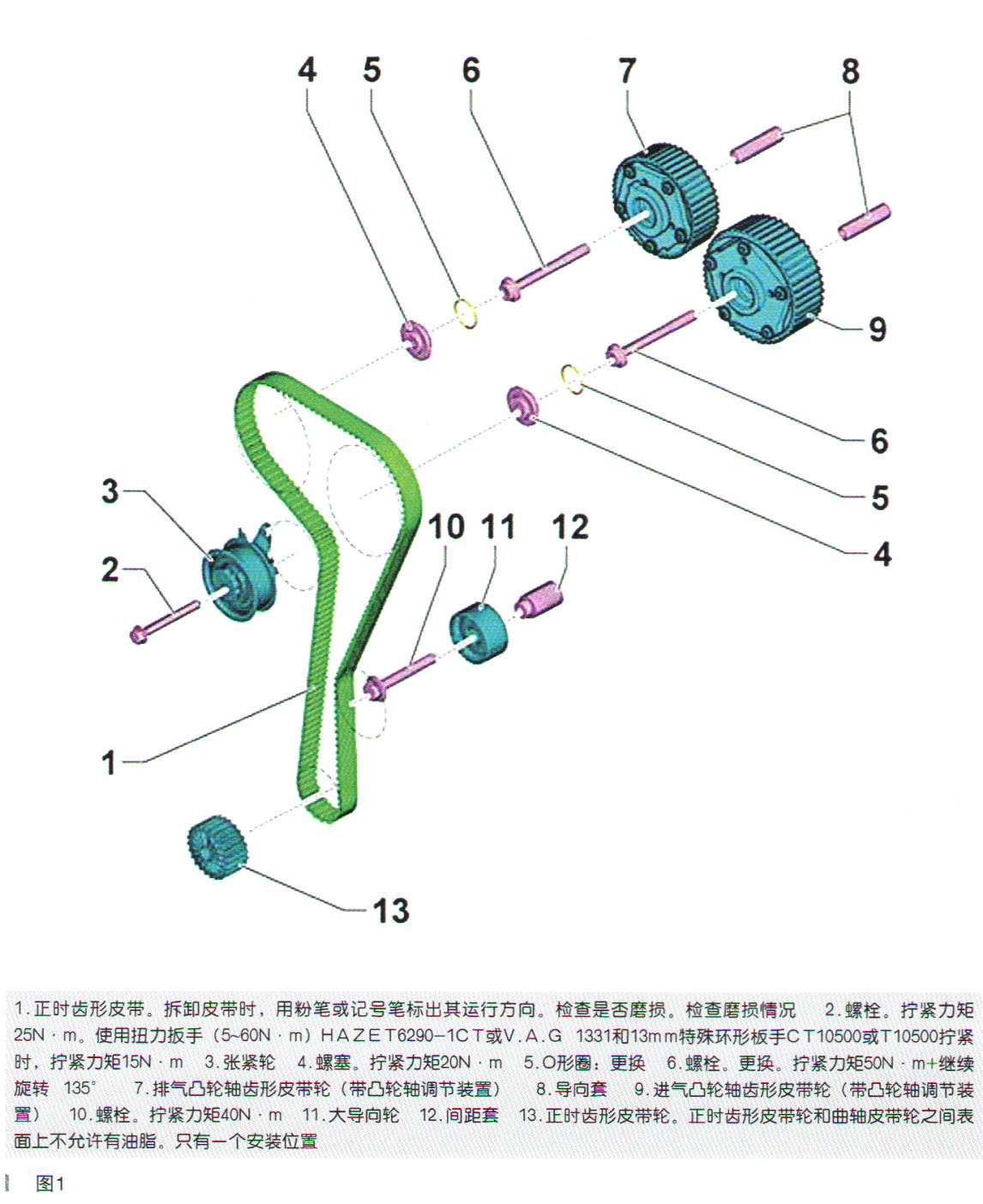

装配概览(适用于DLS发动机的车型),如图1所示。
二、拆卸和安装正时齿形皮带
1.所需要的专用工具和维修设备

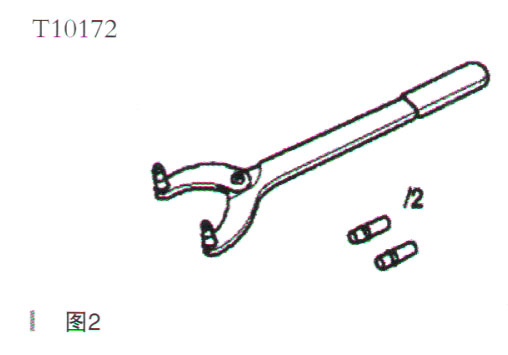

(1)定位扳手T10172或CT10172以及适配器T10172/2或CT10172/2,如图2所示。

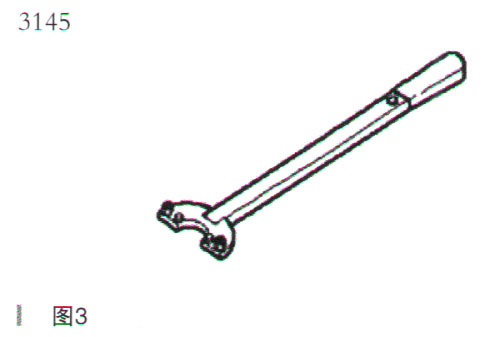

(2)扳手3415或S3415,如图3所示。

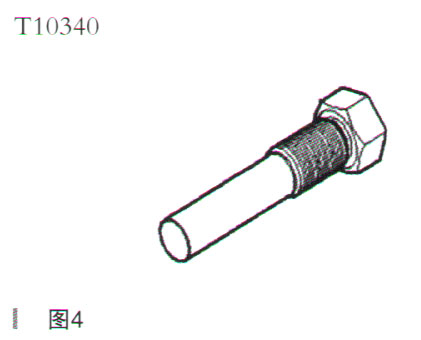

(3)定位销T 1 0340或CT10340,如图4所示。

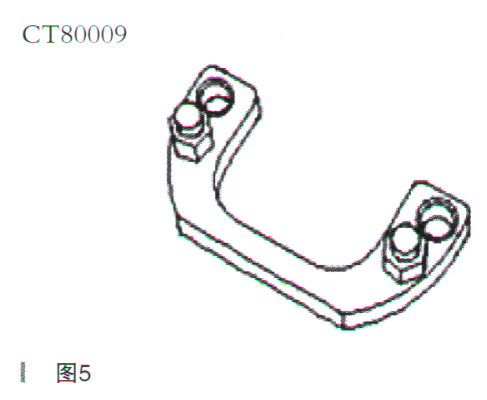

(4)固定工具CT80009,如图5所示。
(5)凸轮轴固定工具T104949如图6所示。

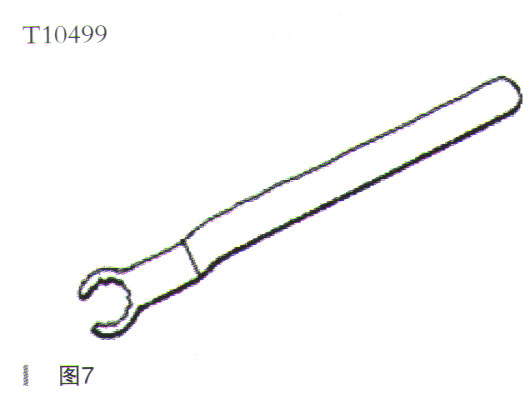

(6)30mm特殊扳手T10499或CT10499,如图7所示。

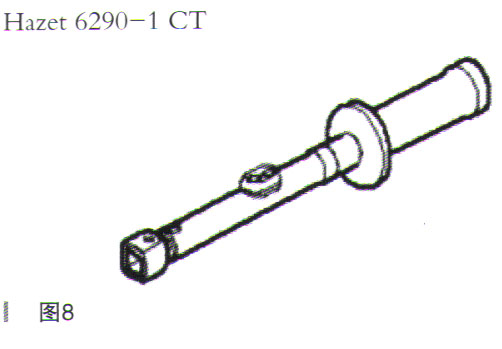

(7)扭力扳手Hazet 6290-1 CT或V.A.G 1331,如图8所示。
