用户反映:该车档位指示灯闪烁,车辆无法正常行驶。
故障检查:
1.确认其他机械部分无异常后,用专用诊断仪检测,发现专用诊断仪无法进入,检查发现诊断插头CAN线电阻为无穷大,判断CAN线开路。查询电路图(参考《新BF(A15)电器原理图》第21页自动变速器电器原理图)量测发现插接器IC20到诊断插头、压力转换器(BAE) ,变速器电脑的CAN线均不通,于是开始检查。
2.根据电路图,发动机电脑CAN线经过IC20插接器在前部线束里分开三个分支,分别是变速器控制单元、BAE、诊断插头及组合仪表。最后发现问题存在于这四根线铰接点处,用钳子夹住四根线铰接点后档位灯停止闪烁。
3.临时处理方案为将这四根线重新人工接上。试车发现平坦路面还可以,颠簸路面存在短暂闪烁。再次用锡焊焊接,经过长时间试车还是出现闪烁。

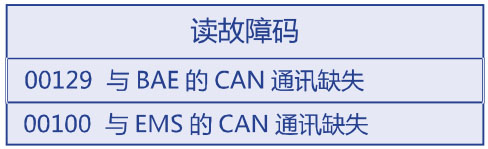

4.读取诊断故障码如下:
5.考虑到CAN线对线束要求比较高,担心用户开车存在安全隐患,更换该车前部线束。
故障排除:更换前部线束,故障排除。
维修总结:线束铰接点故障导致车辆CAN线通讯异常。
