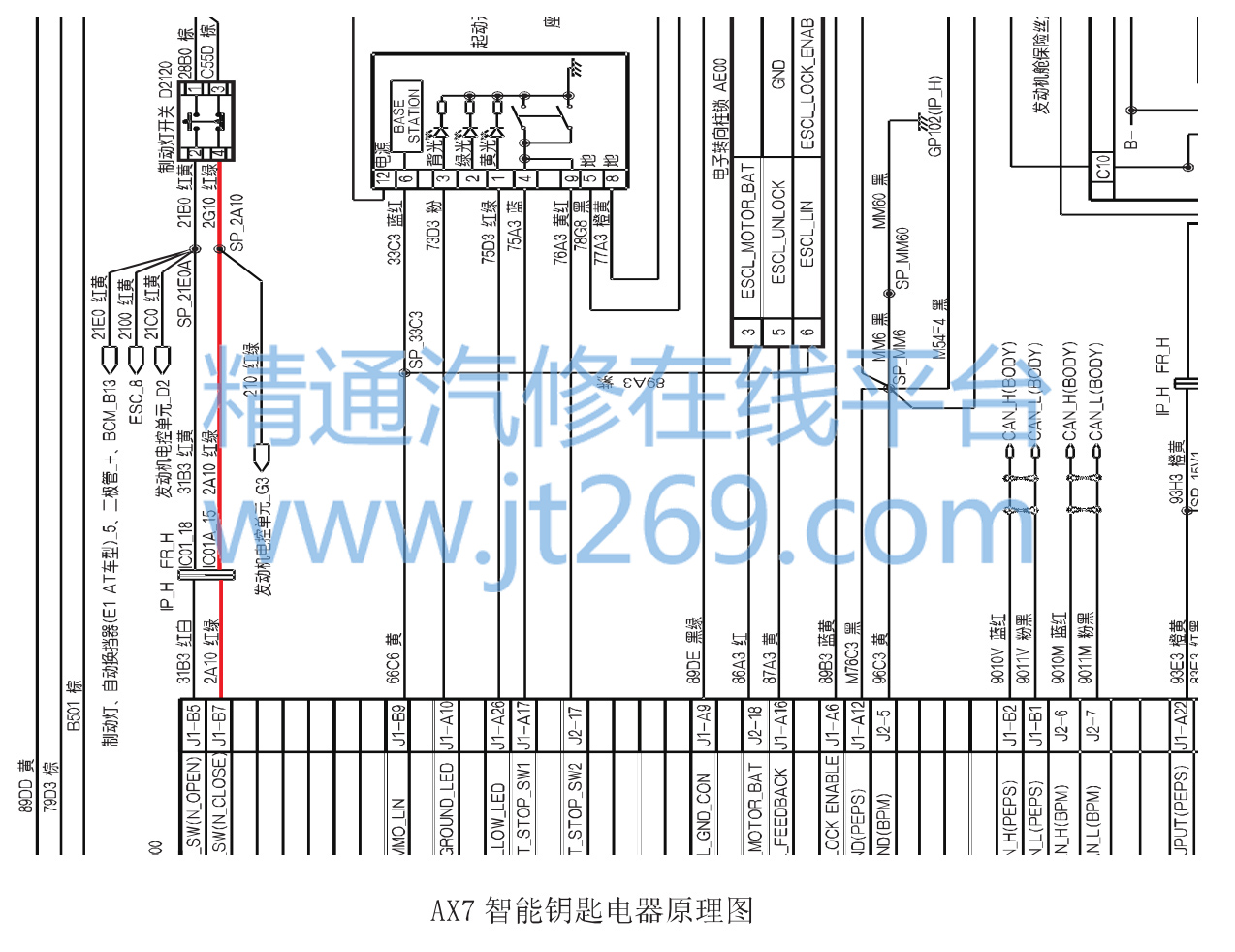

2.根据AX7智能钥匙电器原理图((
AT)分析制动开关的1号线束针脚孔和3号线束针脚孔为电源电压,测量正常,踩下制动开关后测量2号线束针脚孔电压为12V正常,测量4号线束针脚孔也是12V电源电压,与实际不符。根据制动开关的工作原理4号线束针脚与3号线束针脚应该是断开的,怀疑制动开关故障,拆下制动开关用万用表测量开关是正常的,根据电路图4号线束针脚是制动开关红绿色线与智能进入模块B组7号线束针脚相连,此线为制动开关2一制动踏板保险丝反馈,不踩制动时此线路应该长电,踩制动时应该断电,显然不正常。剪断此线,发现踩制动时制动开关4号线束针脚孔无电正常,但是智能控制模块还是有电,故障点找到,智能进入控制模块内部短路造成。排除车身线束接触不良故 障。
3.断开智能控制模块插接器J1-B7号线束端子后,发现智能控制模块本身还有电,由此可以断定为智能控制模块内部短路,造成长供电。
故障排除:更换智能控制模块,车辆可以正常起动,故障排除。
维修总结:
1.车辆出现故障时根据故障码、电器原理图,系统工作原理分析车故障的可能原因。
2.按照确定的原因,按照从易到难的原则,逐一进行排查,排除可能原因,确定故障点进行处理。
3.在排查过程中查阅资料,了解零部件的性能参数,合理使用测量工具对性能参数进行测量对比,确认零部件的功能是否正常。
4.针对数据测量差异认真分析,确认差异发生点,便于故障的有效排除。

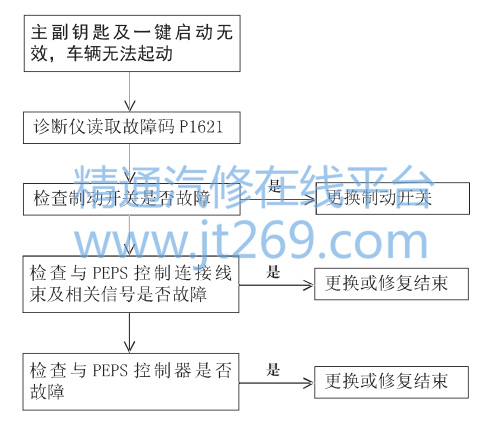

故障检查排除流程:
