故障现象:

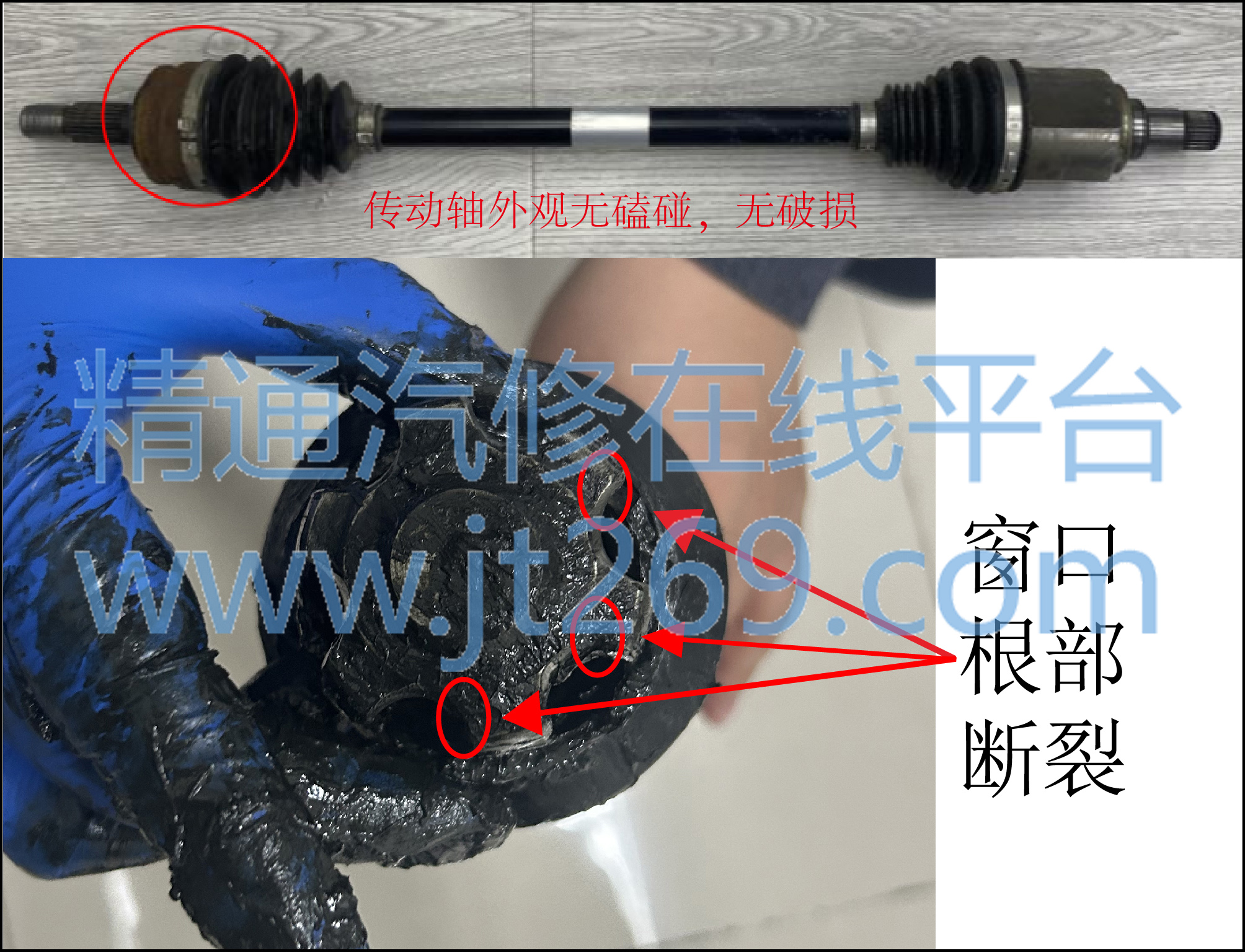

车辆行驶过程中,以大角度、低速倒退行驶,左前轮异响,经检查发现左前传动轴固定节与中间轴有相对运动,疑似保持支架断裂。
整车驱动系统效率试验:
SOC试验准备如下:

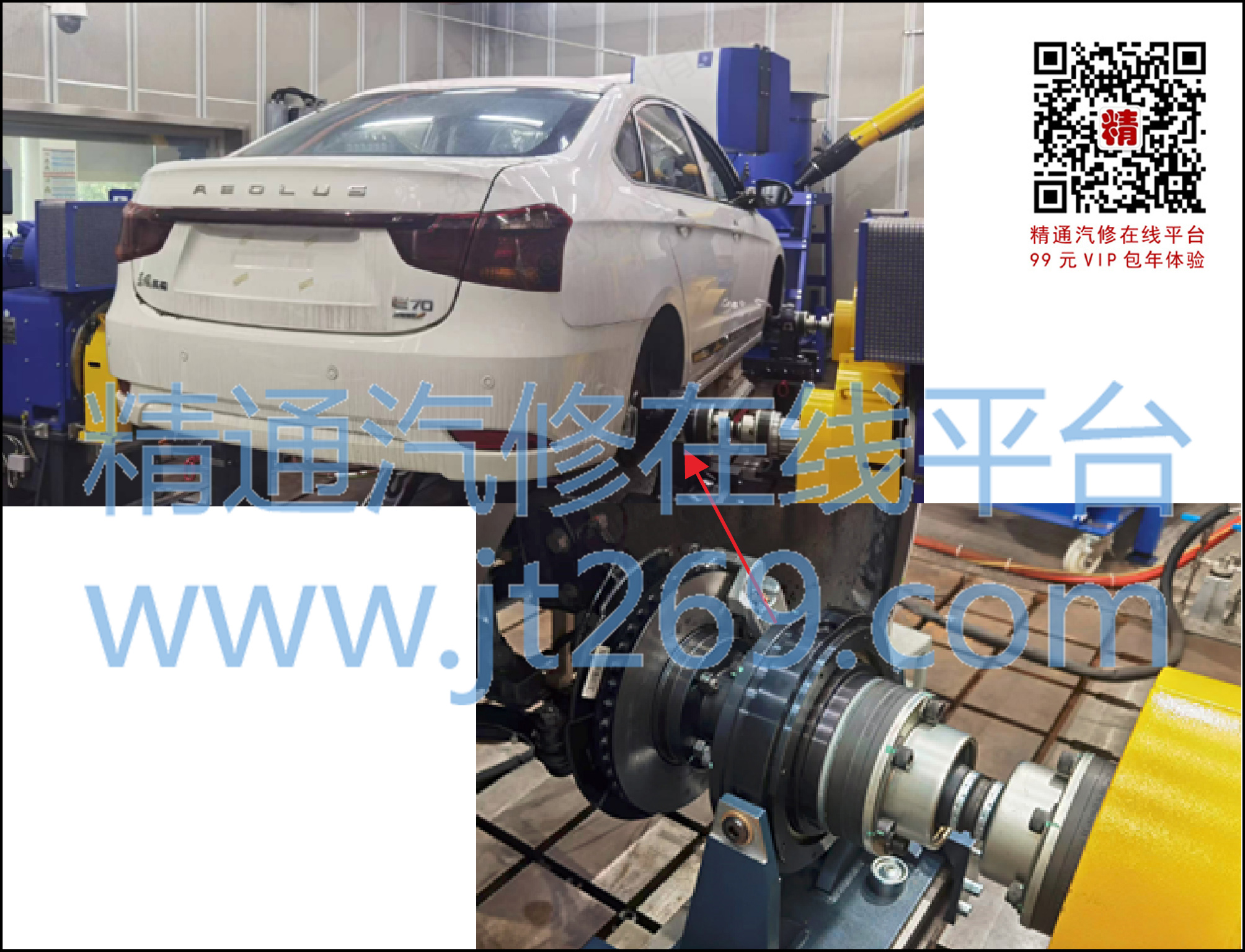

车辆4个车轮通过工装连接功能试验机;
进行了4天约25小时MAP采集功能试验。
SOC试验条件:
试验时功能机将车辆限制在一定车速下,油门踏板开度从0->100%以一定的梯度(见上表油门踏板开度)递增,在输出稳定后再测量电机输出扭矩和轮端输出扭矩,油门归”0”,开始下一个车速试验;
车速从5km/h-120km/h以5km/h的梯度递增;
SOC低于设计目标时,通过D档,测功机反拖车辆,车辆处于充电状态。

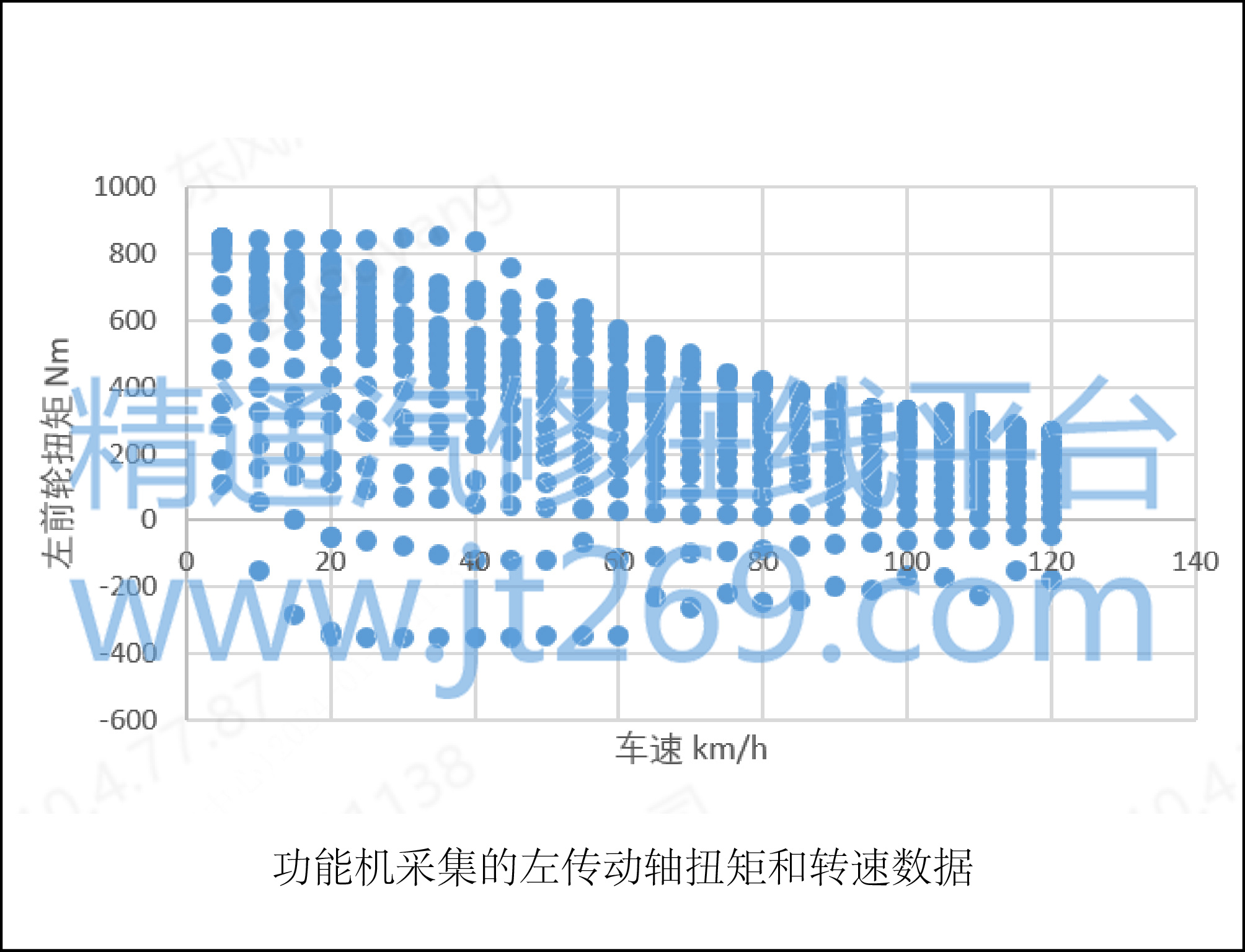

传动轴受反向扭矩,功能试验机采集的左轮端扭矩数据。
