解析丰田车系导航故障诊断方式
来源:本站整理  作者:佚名  2012-04-17 05:39:06

1.故障诊断系统进入方法

方法一:

(1)在车辆停止状态,将点火开关ACC、ON或启动。

(2)按“INFO”键,同时将车灯依次OFF、TAIL、OFF、TAIL、OFF、TAIL、OFF的顺序操作。

(3)显示System  Check       Mode画面。

方法二:

(1)在车辆停止状态,将点火开关ACC、ON或启动。

(2)按“DISPLAY”键。

(3)在调整画面时,顺序按画面左上、左下部各3次。

(4)显示System  Check       Mode画面。

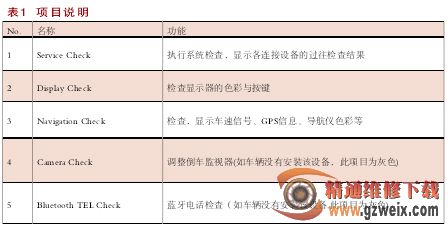

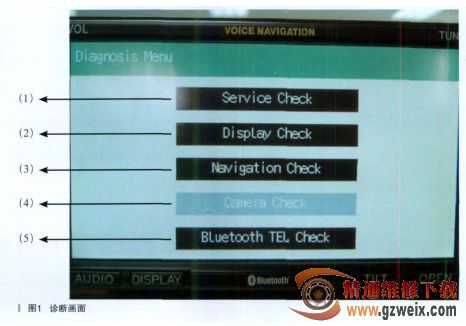

2.故障诊断画面中各项目含意故障诊断画面中各项目含意如图1、表1所示。

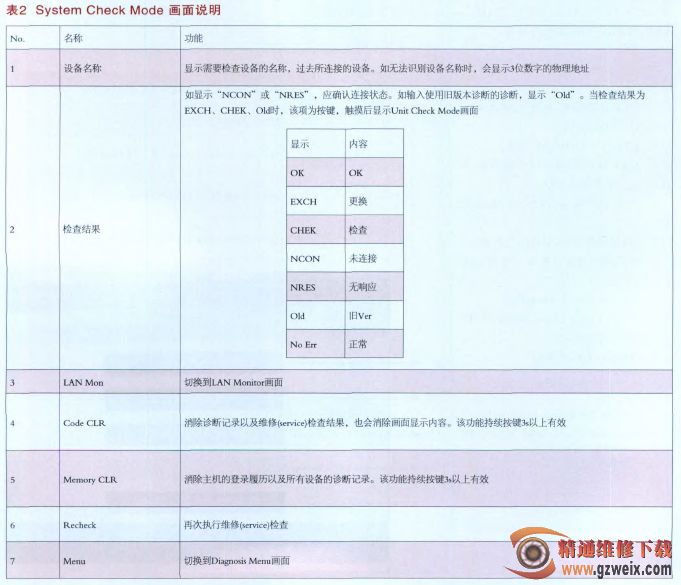

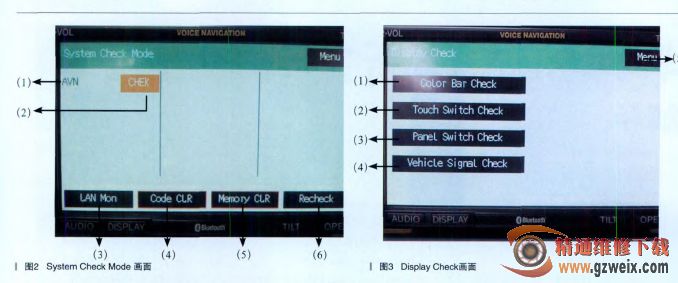

3.System Check       Mode画面System Check       Mode        画面如图2所示,说明如表2所示。

4.Display Check画面Display Check       画面如图3所示,说明表3所示。

①Color    Bar   Check       Mode画面Color     Bar   Checb       Mode画面如图4所示,说明如表4所示。

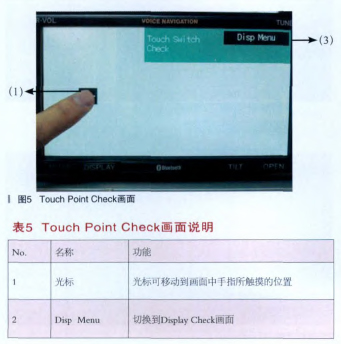

②Touch   Point         Check画面Touch    Point         Check       画面如图5所示,说明如表5所示。

③Panel    Switch      Check       Mode画面Panel     Switch      Check       Mode        画面如图6所示,说明如表6所示。

[1] [2]  下一页
