解析丰田凯美瑞智能进入及启动系统
来源:本站整理  作者:佚名  2012-06-30 11:18:11

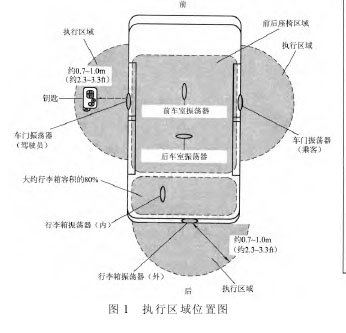

丰田凯美瑞轿车配备了无需操纵钥匙的智能进入和起动系统,他是集遥控门锁控制和发动机停机控制(防盗停止起动)功能于一体的系统,即通过控制器区域网络(CAN)总线和局域互联网(LIN) 总线及主车身ECU 之间建立相互通信,在车辆 8个电子钥匙振荡器检测区域内执行智能进入和智能起动功能,如图1 所示。智能进入和起动系统不仅具有遥控门锁远程控制功能和发动机停机功能,还可以通过携带钥匙,但不需使用钥匙或发射器按钮实现按钮起动功能、进入解锁/锁定功能、行李箱开启功能、遥控门锁控制功能。

一、起动工况工作过程

带智能进入和起动系统的发动机可以在按下推进式发动机开关时起动发动机。此功能具有不同的电源控制模式,以适应不同的制动踏板状态和变速杆位置。



1.  起动系统组成

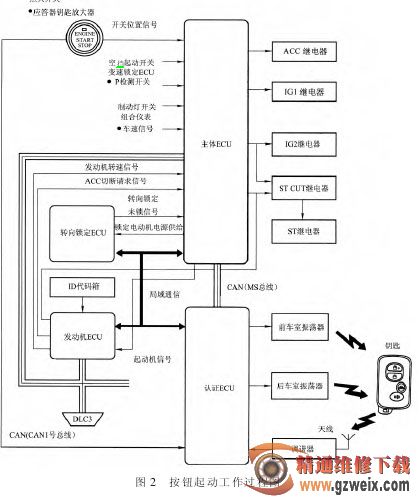

主体ECU 可以控制发动机按钮起动功能。图 2 所示给出了与此功能相关的组件。



2.主要组 件 的 结构与功能



(1)点火开关 点火 开 关 由瞬时开关、两色(琥珀色和绿色)LED 和 应答 器 钥 匙放 大 器 组成。琥珀色和 绿 色LED 用 于指示灯。驾驶 员 可 根据 指 示 灯点 亮 状 态来判断当前电源模式和发动机能否起动。当主体 ECU 检测到智能进入和起动系统异常时,琥珀色指示灯闪烁。如果发动机在此状态下停止,可能不能再重新起动。点火开关结构如图 3所示。



(2)主体ECU主体ECU由IG1和IG2继电器执行器电路、CPU以及保持电路组成。保持电路是用来防止在驾车过程中,因 IG1 或 IG2 继电器执行器电路或两路同时异常而造成的继电器电源供给被切断。主体 ECU 功能电路如图4 所示。
