发动机控制模块(ECM)通过发电机接通信号电路控制发电机，通过发电机磁场占空比信号电路监测发电机性能。信号是一个128Hz的脉宽调制(PWM)信号，占空比为0～100%。正常的占空比在5%～95%之间。0～5%和95%～100%之间的占空比用于诊断目的。

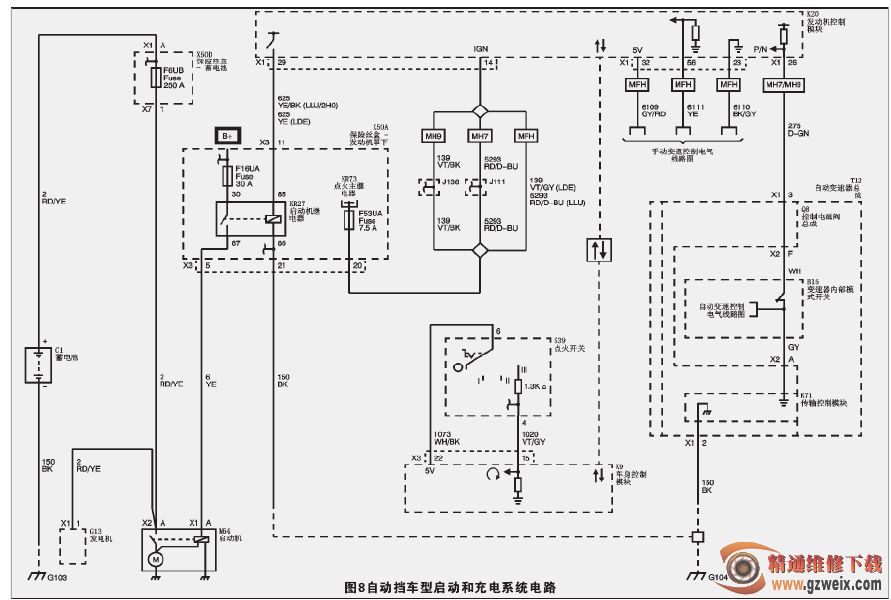

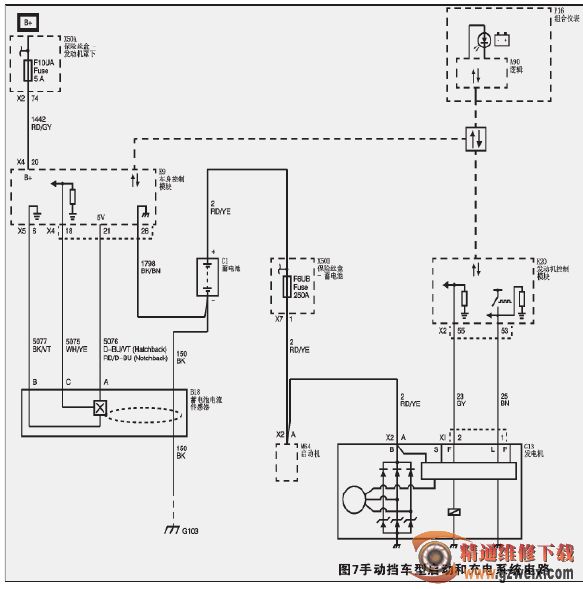

电源管理系统用于监测和控制充电系统，并发送诊断信息，提醒驾驶员蓄电池和发电机的可能故障。本电源管理系统主要利用已有的车载电脑功能使发电机效率最大化并管理负载，改善蓄电池充电状态和寿命，使系统对燃油经济性的影响降到最小程度。启动和充电系统电路如图7、8所示。
