一辆行驶里程约3.1万km的2014年全新GL8豪华商务车。该车报修ABS灯亮。
故障诊断:用GDS诊断车辆,有相关故障码为车辆动力网关所有模块与电子制动模块失去通信(如图1所示)。清码后ABS灯灭,但试车不久又点亮,故障呈偶发状态。

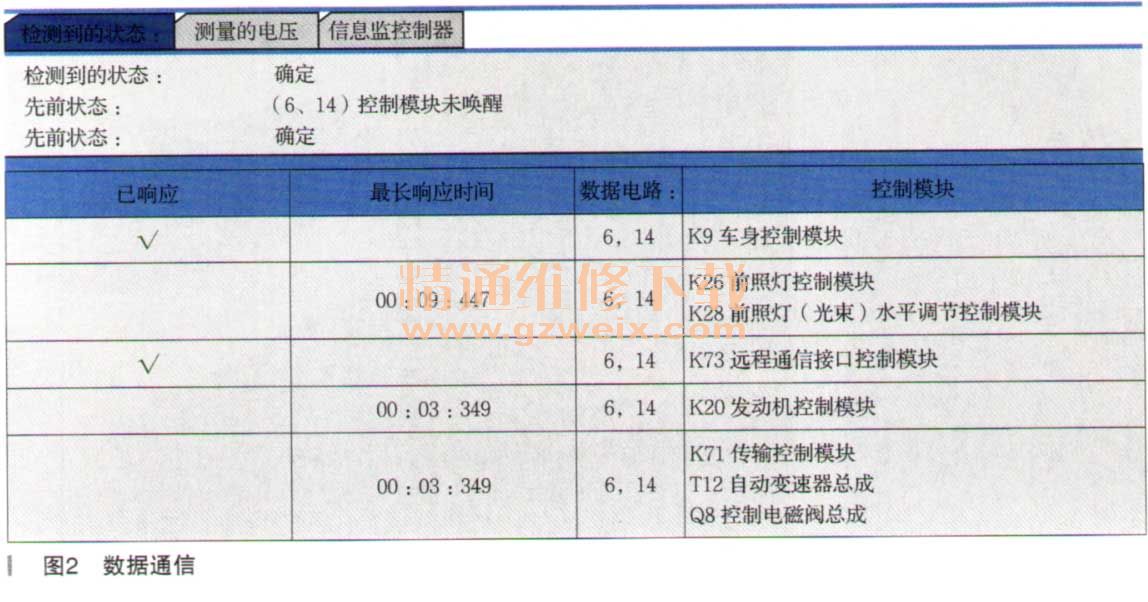

用数据通信诊断电子制动模块,无法通信(电子制动模块不显示),如图2所示。

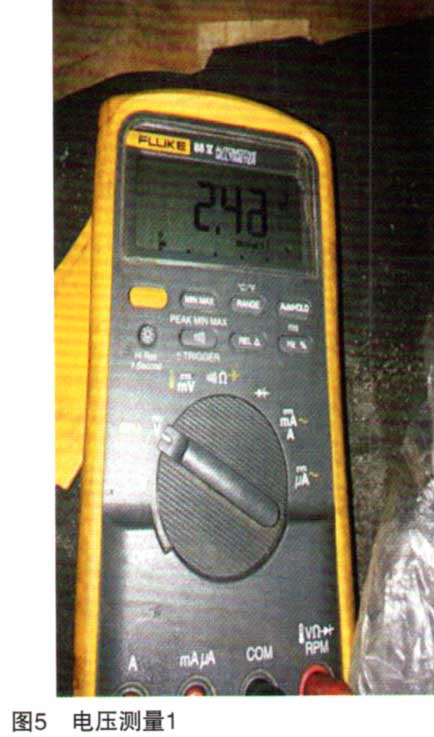

根据电路图(如图3所示)测量网络的通信线路。关闭点火开关并断开蓄电池负极,用万用表测量诊断插头6号和14号脚电阻64.4Ω(如图4所示),正常;连接蓄电池负极,测量6号脚与车身搭铁电压2.42V(如图5所示),14号脚与车身搭铁电压2.79V(如图6所示),对比正常车辆电压分别为2.21V、2.78V、6号脚与车身搭铁电压和正常车相差0.2V。
