电子排挡系统增加了不同于传统排挡的智能白动保护模式,提升了对驾驶人员和车辆的安全保护。主要体现在以下3个方面:

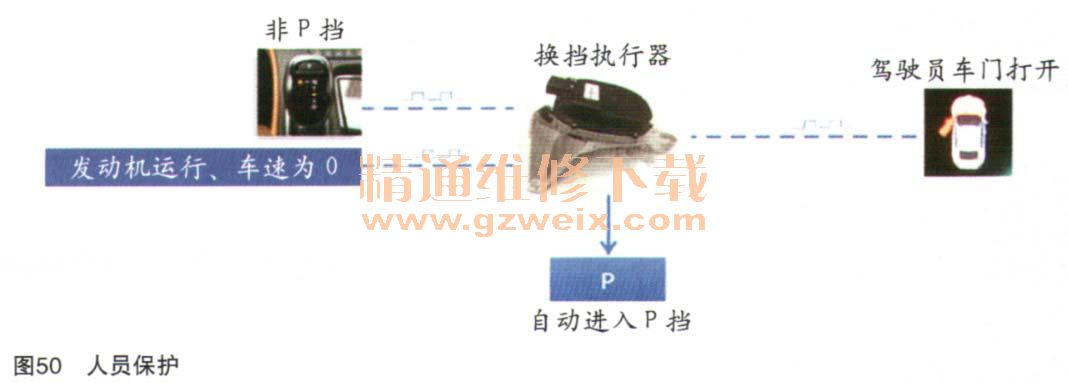

(1)人员保护:当车辆在发动状态且车速为0,挡位处于非P挡时,若打开驾驶侧车门,车辆会自动进入P挡,避免车辆意外移动,保护驾驶员和车辆安全(如图50所示)。

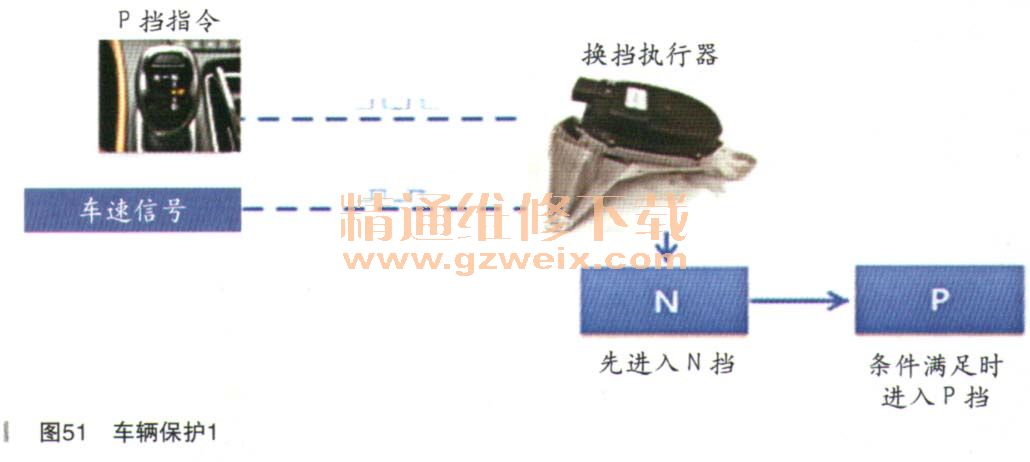

(2)车辆保护1:当车速超过一定值,若换入P挡,车辆会先进入N挡,当速度达到进入P挡条件时再进入P挡,保护变速器(如图51所示)。
(3)车辆保护2:当车辆停坡道且换入P挡时,车辆会自动拉起驻车制动,防止变速器P挡负载过大(如图52所示)。
电子换挡器将驾驶员的换挡指令通过信号专线传递到底盘控制模块(CCM),底盘迫近模块再将换挡指令信息通过GMLAN网络与ECM、EBCM、 BCM、 TCM等相关模块共享,换挡执行器模块则综合参考相关模块的各项信息,如车门开关、车速等,再通过驱动电机带动执行器拉杆完成换挡动作(如图53所示)。
电子换挡器的拆卸:
(1)关闭点火开关并制动车辆。
(2)拆下仪表台两侧装饰板(如图54所示)。
(3)使用合适的工具,拆开换挡手柄上盖,拿出U形卡销,向上拔出换挡器手柄(如图55所示)。
(4)拆下中控制台上的装饰板和杯托架(如图56所示)。
(5)拆下电子换挡器的4颗固定螺栓并分享线束连接器(如图57所示)。
