奥迪A1 1.4 L汽油发动机(CAXA、CNVA、CNUA)电路图(二)
来源：本站整理  作者：佚名  2012-05-10 10:22:39

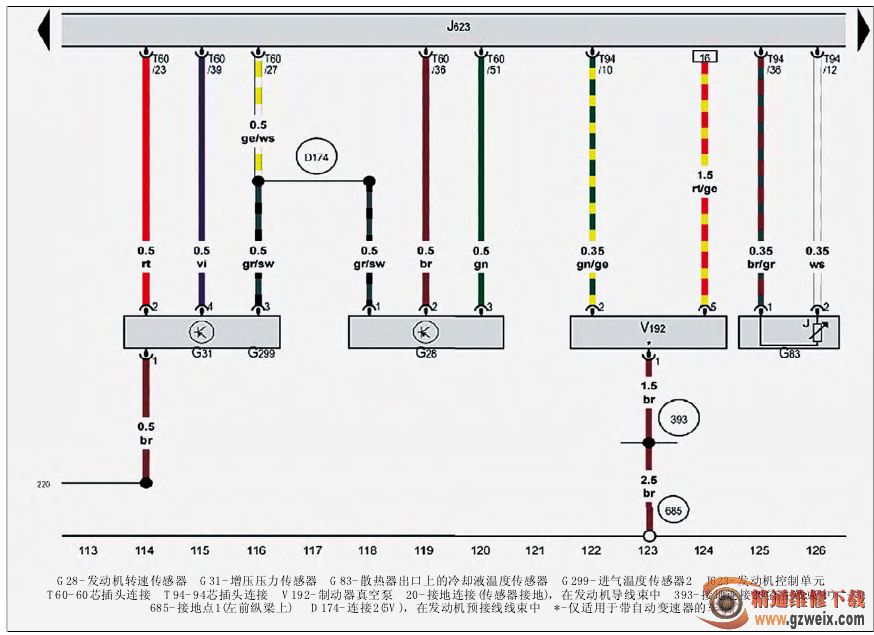

图9 发动机控制单元、发动机转速传感器、制动器真空泵电路图

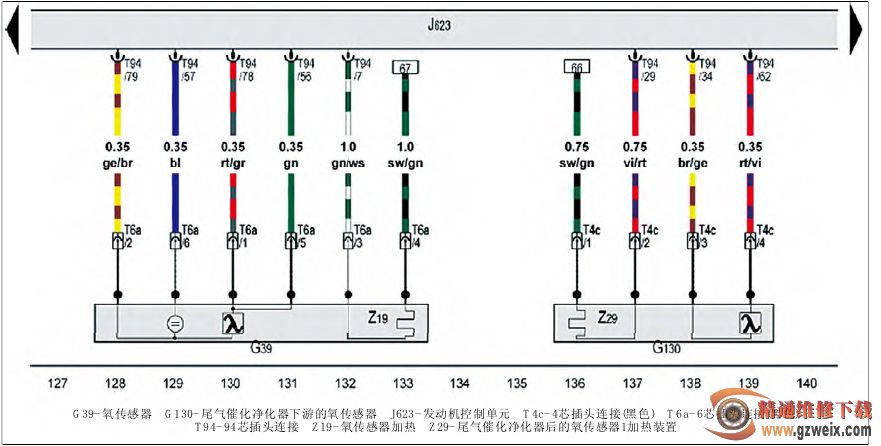

图10 发动机控制单元、氧传感器、 尾气催化净化器下游的氧传感器电路图

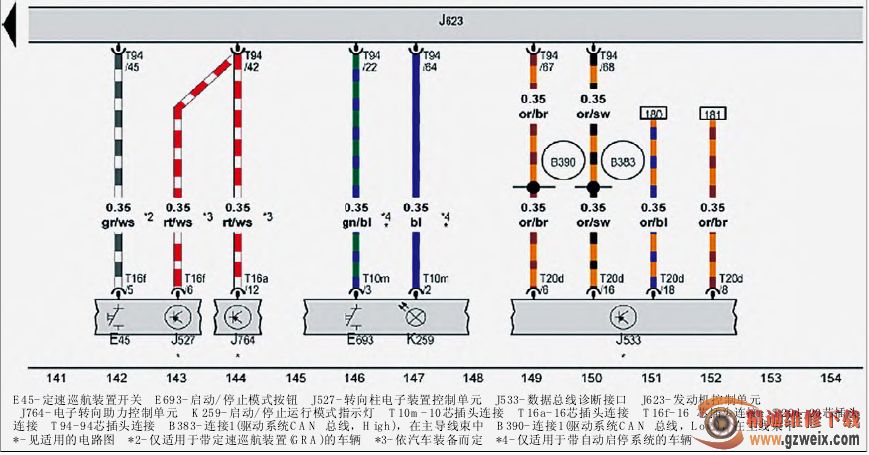

图11 发动机控制单元、启动/停止模式电路图
