剖析11款奥迪A8夜视辅助系统(三)
来源:本站整理  作者:佚名  2012-05-29 11:48:16






该摄像头是一种红外热敏图像摄像头,     它与夜视辅助系统控制单元都是系统供货商 Autoliv 供货的。在远距离红外区,该摄像头的最大灵敏度为 8μm  12μm,人眼是看不出来的。



该摄像头的图像是黑白图像,其分辨率水平为 320 像素,垂直为 240像素,每秒 20 帧照片。为防止石击,摄像头的镜头前有一个保护窗,该窗采用锗制成,不能用玻璃来制作,因为热辐射无法穿过玻璃。该保护窗的强度极佳。



如果该保护窗到底还是被石击损坏了,那么它可以与盖一同更换掉。这两个件是一个修理包,可作为奥迪原装备件来订购。由一个单独的喷嘴来清洁摄像头保护窗,该喷嘴在操纵大灯清洗喷嘴时一同工作,就可以清除污物。



5. 摄像头保护窗的加热(如图20 所示)



由于夜视辅助系统摄像头安装在车辆散热器隔栅的奥迪环中,那么在在冬季就有结冰的危险。



在温度低于 6℃时,如果摄像头有结冰危险,那么会对摄像头保护窗进行加热。这个温度是由摄像头自己的温度传感器来侦测的。加热电流可根据温度来调节。

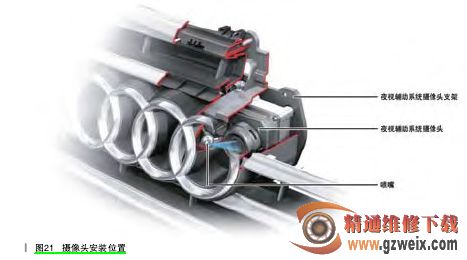

6. 夜视辅助系统摄像头的安装位置



夜视辅助系统摄像头 J764 安装在奥迪圆环中(如图 21 所示)。如果面对车辆站在车前看,夜视辅助系统摄像头在右侧的环中。
