2. 控制系统的工作原理
因为要满足不同工况对发动机动力输出的要求,控制系统的工作原理相对而言有一定的复杂性。但对于汽车修理人员而言,只有深刻理解废气涡轮增压发动机的控制系统的工作原理,才能对废气涡轮增压系统的故障现象进行系统分析,进而对故障原因进行准确的排查与处理。
(1)控制系统的要求/控制目标
为了实现发动机的动力能够“呼之即来,挥之即去”,涡轮增压控制系统必须满足以下要求,或者说,达到以下控制目标:
①在发动机处于怠速或低负荷、对动力要求较小的情况下,涡轮增压器不工作。
②在中高负荷与急加速的情况下,涡轮增压器参加工作,并且响应要足够快,发动机的初动力能瞬间提高。
③急减速的情况下,涡轮增压器不能出现喘震,车辆不能出现窜车的现象。
④高压空气的压力不能无限增长,必须控制在某一范围内。

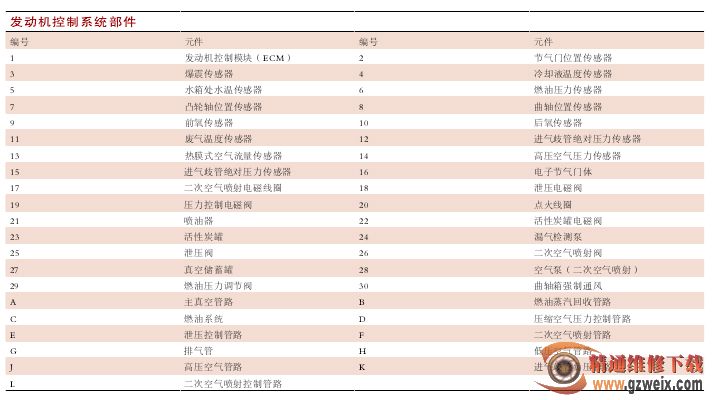

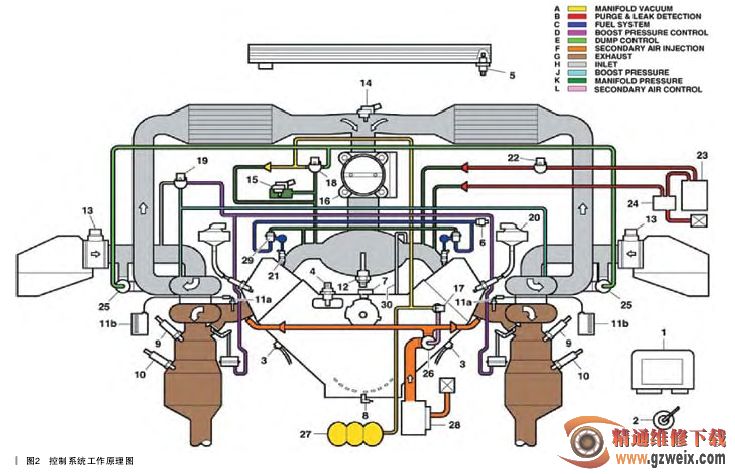

(2)控制系统组成元件及其主要功能(如图2和表所示)
①泄压电磁阀(编号18,以下简称18号阀)。
该阀有 3 个接口,怠速或小负荷时,节气门开度较小,进气歧管内有一定的真空度(负压),此时电磁阀不通电,泄压控制管路 E(以下简称管路 E)与进气歧管负压管路 K(以下简称管路 K)连通,在真空吸力的作用下高压空气循环阀开启。高速急减速瞬间,虽然节气门体蝶形阀已经关闭,但进气歧管内仍然充满高压空气,无法打开高压空气循环阀。此时,ECM 给泄压电磁阀通电,接通主真空管路A(以下简称管路A)与管路E,利用主真空管路内的真空吸力,令高压空气循环阀开启,高压空气得以回流至低压空气端。
