本文以德国博世公司生产的进气歧管绝对压力和温度传感器为例，详细分析其结构原理与检修方法。
1． 结构组成

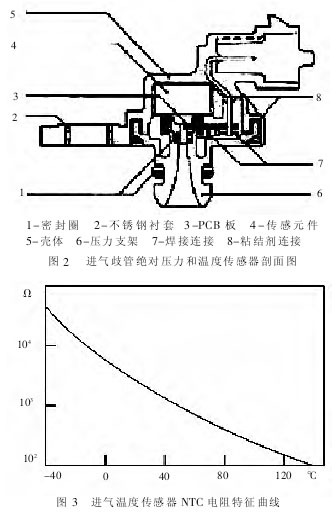

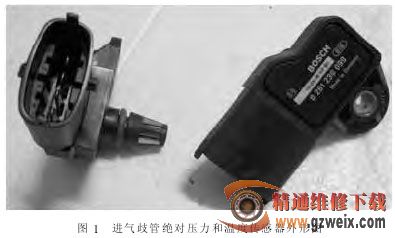

进气歧管绝对压力和温度传感器安装在进气歧管上，其外形如图 1 所示，剖面图如图 2 所示。
2． 工作原理
进气歧管绝对压力传感元件由一片硅芯片组成。在硅芯片上蚀刻出一片压力膜片。压力膜片上有 4 个压电电阻，这 4 个压电电阻作为应变元件组成一个惠斯顿电桥。硅芯片上除了这个压力膜片以外，还集成了信号处理电路。硅芯片跟一个金属壳体组成一个封闭的参考空间，参考空间内的气体被抽空，因此绝对压力接近于零。硅芯片的活性面上经受着一个接近于零的压力，他的背面上经受着通过一根接管引入的、待测的进气歧管绝对压力。硅芯片的厚 度 只 有 几 个 微 米（μm），所以进气歧管绝对压力的改变会使硅芯片发生机械变形，4 个压电电阻跟着变形，其电阻值改变。通过硅芯片的信号处理电路处理后，形成与压力成线性关系的电压信号，压力传感器的传递函数为：
UA=（c1Pabs+c0）US式中，UA=信号输出电压（V）
US=电源电压（V）Pabs = 绝 对 压 力（kPa）C0=－9.4/95C1
=0.85/95（1/kPa）由上式看出，在大气压力下，压力传感器的信号输出电压接近电源电压。如果电源电压为 5V，则节气门全开时压力传感器的信号输出电压等于 4V 左右。
进气温度传感元件是 一 个 负 温 度 系 数（NTC）的电阻，电阻随进气温度变化，此传感器输送给控制器一个表示进气温度变化的电压，测试范围是－40℃至125℃。其在 20℃额定电阻为 2.5 kΩ± 5%。温度与电阻值的对应关系如图 3 所示。
