2 锡柴国Ⅳ整车电路原理
2010年中国 （长春 ） 国际汽车工程学会 ， 以“责任与挑战” 和 “汽车与可再生能源” 为主题， 再一次充分证明： 没有多赢的合作机制， 突破核心技术很困难。 而CA6121URD80公交客车的研制成功，正是从技术经济方面进行实践的成果。 其ECU电控、SCR后处理器电路原理图如图9所示。
2.1 整车线束相关的接口
以下示意图都是从入线端观测，观测方法如图10所示。

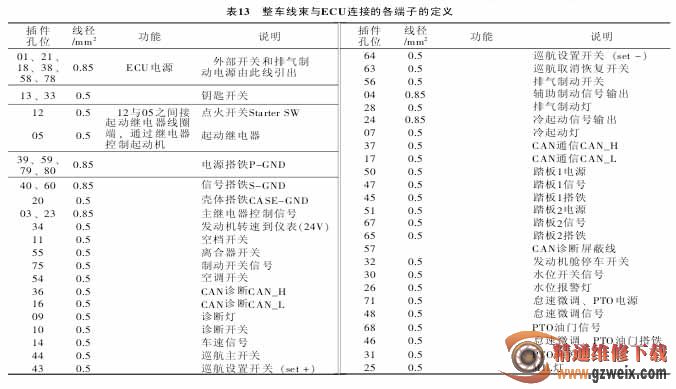

1） 整车线束与ECU连接的插接件及端子如图11所示 。 插接件件号为： Molex 34566-0803；端子号： 33467-0006；防水塞：15356825。 各端子定义见表13。
2） 整车线束与行驶用油门踏板连接的插接件及端子定义如图12所示。
