分析及维护一汽锡柴国Ⅳ客车电气 (二)
来源:本站整理  作者:佚名  2012-09-07 16:30:34


整车线束上油门踏板上插接件应该与踏板端的端子排列一致。 油门踏板插接件件号为: AMP174262 -2; 端子件号 : 171662 -1; 防水塞件号 :J00150011; 锁片件号: 174263-7。

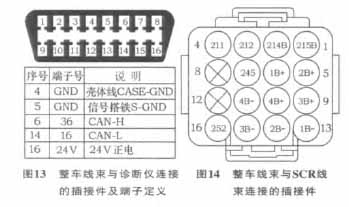

3) 整车线束与诊断仪连接的插接件及端子定义如图13所示。

诊断接口插接件为标准OBDⅡ16针A类接口, 插接件为TYCO 旗下AMP 产品 , 件号 : AMP 179631;端子: 776001。

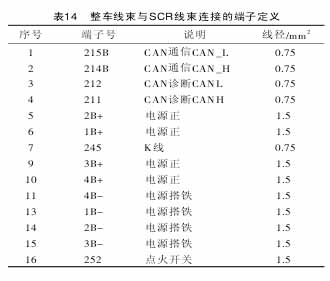

4) 整车线束与SCR线束连接的插接件如图14所示,其端子定义见表14。



插接件件号: DJY7161-2.3-11;防水塞: J00150018; 盲堵: J00150020; 端子: 1500-0105。

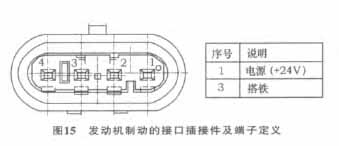

5) 发动机制动的接口插接件及端子定义如图15所示。



接口插接件为TYCO旗下AMP件, 件号: 282088-1; 防水塞: J0015 0017; 端子: 282110-1。

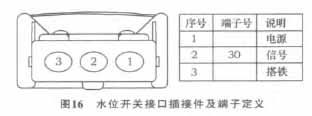

6) 水位开关接口插接件及端子定义如图16所示。接口插接件为TYCO旗下 AMP 件 , 件 号 :282191-1; 防水塞: J0015 0017; 端子: 964286-2。

7) 怠速微调接口插接件及端子定义如图17所示。 接口插接件件号为: 8SQZ570-000。

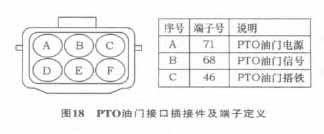

8) PTO油门接口插接件及端子定义如图18所示。 PTO油门插接件件号为: AMP 174262-2;端子件号: 171662-1; 防水塞件号: J00150011; 锁片件号: 174263 -7;插 接 件 件 号 为: 8SQZ570 -000。



2.2 电气要求

1) 指示灯 为额定功率大于1W的LED灯。 LED灯在外加正向电压时发光, 正向电流越大, 发光愈强。 LED灯使用温度一般在-40~85℃之间, 指示灯电气要求: 额定电压24 V, 最大驱动电流0.6 A。 发光二极管的简明示意图如图19所示。



2) 继电器 主要指起动继电器、 预热继电器、排气制动继电器这3种, 使用温度: -40~85 ℃。 起动继电器控制端电气要求: 额定电压24 V, 最大驱动电流0.7 A; 预热继电器控制端电气要求: 额定电压24 V, 最大驱动电流2 A; 排气制动继电器控制端电气要求:额定电压24 V, 最大驱动电流0.7 A。

3) 对输入车速信号要求 车速信号应根据ECU的要求进行接入V14脚 (信号), 另一端接ECU的搭铁, 信号为占空比50%的方波信号, V-High>3.3 V,V-Low<2.6 V, 频率大于3.3 Hz。
