分析大众1.4TSI发动机新技术

来源：本站整理作者：佚名 2012-09-19 09:21:30

大众1.4TSI发动机是大众集团在发动机领域一个里程碑式的产品。它的出现使得大众集团在小排量发动机设计上的有了质的提高。在大众集团的“Downsizing(硬件的投入和达到的效果之间的正比率尽可能地放大)”理论指导下设计出的这款发动机在动力性、经济性、稳定性和环保安全性方面给用户超乎想象的感觉。这款发动机是在1.4TSI双涡轮增压发动机的基础上改进而成，虽只使用了一个废气涡轮增压器，但和同级别其他发动机相比，其优势从表1的参数来看是显而易见的。该款发动机已经装备在了高尔夫A6和速腾上，日后大众集团还有计划装备在新宝来、朗逸和迈腾上。

从主要技术参数进行纵向对比，其扭矩值超过了宝来、宝来R和速腾上装备的1.8T发动机(非TSI)的数值，比传统的2.0L发动机的各项数据更是有着天壤之别，其性能的提升显而易见。下面就根据该发动机与一汽－大众之前TSI发动机的区别及该款发动机的主要特点进行介绍。

1.增压系统

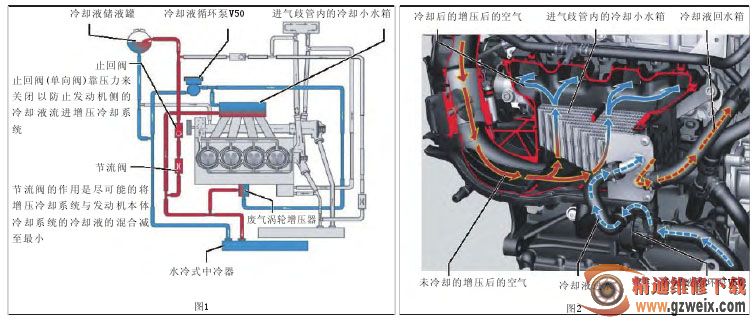

该款发动机的废气涡轮增压系统的机械结构与大众集团常规的增压系统没有根本的变化，但其冷却方式却有了很大的创新：采用了水冷式的中冷器。此外单独设计了一个小型水箱安装在进气歧管内用来冷却增压后的空气，以适当降低进气温度，增加充气效率。由这一大一小两个水箱及一个安装在发动机前部的电动冷却液循环泵构成了全新的增压冷却系统，它与用于发动机本体的冷却系统共用防冻液，但又通过单向阀相互隔开，互不影响，详细结构如图1、图2、图3所示。

增压系统的机械结构中，其叶轮和涡轮的直径分别达到了37mm和41mm，相应速度更快，旁通阀直径达到了26mm，1250r/min的时候就可以达到最大扭矩的80％，最大有效增压压力可达到1.8bar(1bar=105Pa)，增压控制元件可以单独更换。

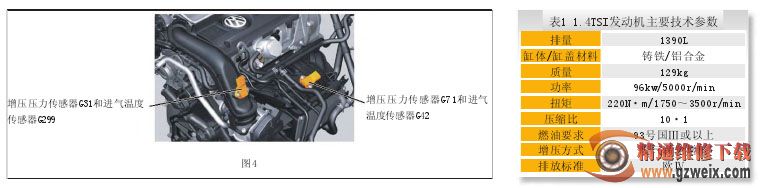

增压系统的控制方面有4个重要的传感器：增压压力传感器G31和进气温度传感器G299整合为一体；增压压力传感器G71和进气温度传感器G42整合为一体，如图4所示。

增压压力传感器G31和进气温度传感器G299的作用是检测并控制增压压力，保护发动机，当温度超差时降低增压压力；增压压力传感器G71和进气温度传感器G42的作用是监控进气量，监测最终进气温度。2个进气温度传感器的共同的重要作用就是控制冷却液循环泵，当2个温度传感器的温差小于8℃的时候，冷却液循环泵被激活。当二者温差小于2℃的时候，OBD报警灯会点亮；而当二者同时失效的时候，会用默认值替代，此时增压压力和动力性都会下降。

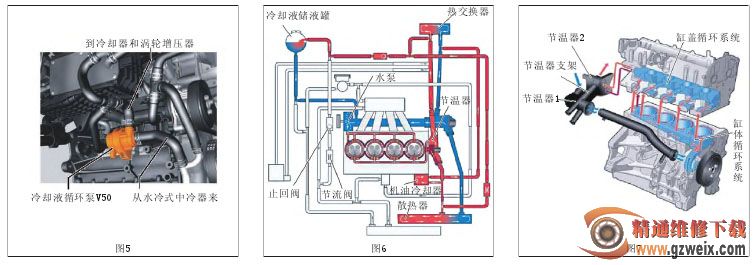

冷却液循环泵安装位置如图5所示，它的运行条件比较复杂，除上述以外，还会在如下情况下运行：
