分析驾驶员座椅智能控制系统
来源:本站整理  作者:佚名  2012-09-30 10:56:29

本文介绍驾驶员座椅系统部件构成、系统主要电路, 着重描述系统功能以及开启这些功能的条件。同时也介绍座椅电动机、座椅控制器的软件及硬件的设计要点。

 This author introduces the component structure, main circuit of the intelligent control system fordriver’s seat, describes its functions and the conditions to start the functions; introduces the design points ofsoftware and hardware of the motor and controller of the seat.



驾驶员座椅的位置和角度, 对汽车行车安全、防止驾驶员过度疲劳、 增加驾驶舒适性具有重大意义。 大多数汽车座椅都是手动调节, 操作不方便,响应速度慢, 可用性差。 部分汽车拥有电动调节座椅, 但调节的精度和方便性也受到限制。 现代电子控制技术飞速发展, 电子存储记忆产品可靠性大幅度提高, 这为高性能汽车电子产品的研发生产提供了可能性。 本文介绍一种驾驶员座椅智能控制系统, 以一个座椅控制器为核心, 使电动座椅满足便利性和舒适性两大要求。



1 系统概述

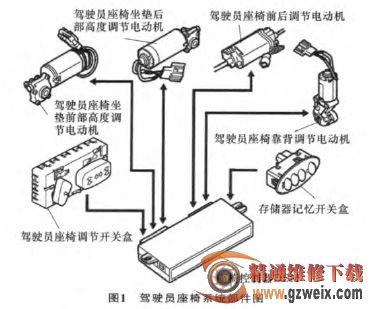

本系统的核心是一个座椅控制器 (DRIVERSEAT MANAGEMENT UNIT, 简称 DSM) 。 座椅控制器与座椅机械结构总成、 座椅电动机、 位置传感器、 座椅开关及座椅线束组成座椅控制系统。 驾驶员座椅系统部件图如图1所示。



2 系统功能

驾驶员座椅系统具有8向位置控制调节功能,即座椅坐垫前部高度调节, 座椅坐垫后部高度调节, 座椅前后调节, 座椅靠背倾斜调节。 调节电动机在座椅中的布置如图2所示。 驾驶员通过操纵座椅开关键, 不仅能使驾驶者获得最好的视野, 便于操纵转向盘、 变速杆、 制动开关、 加速踏板等, 还可以将座椅调整到最佳的位置上, 获得最舒适和最习惯的乘坐角度, 使驾驶成为一种轻松的、 不易疲劳的事情。



驾驶员座椅还具有位置记忆功能, 座椅控制器能够存储记忆3组位置信息。 从人机工程的角度分析, 由于驾驶员身高、 手臂长短、 腿脚长短、 驾驶习惯的差异, 不同的驾驶员就有不同的适合于该驾驶员的驾驶位置。 把不同的适合于各个驾驶员的位置信息记忆下来, 便于不同的驾驶员驾驶该车辆时, 迅速调整到该驾驶员最舒适的位置。



[1] [2] [3]  下一页
