详解通用车系各自动变速器传动路线(六)
来源:本站整理  作者:佚名  2012-10-22 08:50:10


当操纵手柄位于 D位,变速器处于 1、2 档时,其传动路线与 OD 位1、2 档时相同。



2)D 位 3 档传动路线



当操纵手柄位于 D位,变速器处于 3 档时,滑行离合器 C2 接合,顺时针驱动前太阳轮;3/4档离合器 C4 接合,顺时针驱动前齿圈。由于前行星排中的太阳轮和齿圈同时被驱动,所以整个前行星排以一个整体一起旋转,前行星架/后齿圈同向同速输出,其传动路线为:输入轴→滑行离合器 C2 及 3/4 档离合器C4 → 前 太 阳 轮 及 前 齿圈→前行星架/后齿圈→输出轴。D 位 3 档的传动路线示意图如图 50 所示。



D 位 3 档滑行时,因滑行离合器 C2 和 3/4 档离合器 C4 都能逆向传递动力,所以发动机有制动作用。



3.2 位各档传动路线

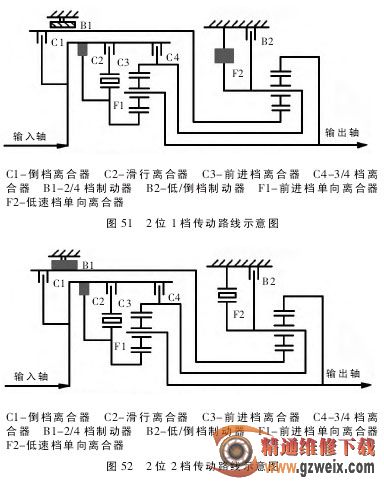

1)2 位 1 档传动路线当操纵手柄位于 2位,变速器处于 1 档时,滑行离合器 C2 接合,顺时针驱动前太阳轮;低速档单向离合器 F2 逆时针锁止前齿圈/后行星架,则前行星架/后齿圈同向减速输出,其传动路线为:



输入轴→滑行离合器C2→前太阳轮→前行星轮→前行星架/后齿圈→输出轴。2 位 1 档的传动路线示意图如图 51 所示。



2 位 1 档滑行时,因低速档单向离合器 F2 不能逆向传递动力,所以发动机没有制动作用。



2)2 位 2 档传动路线当操纵手柄位于 2位,变速器处于 2 档时,滑行离合器 C2 接合,顺时针驱动前太阳轮;2/4档制动器 B1 作用,制动后太阳轮,则前行星架/后齿圈同向减速输出,其传动路线为:输入轴→滑行离合器 C2→前太阳轮→前行星轮→前行星架/后齿圈→输出轴。2 位 2 档的传动路线示意图如图52 所示。



2 位 2 档滑行时,因2/4 档制动器 B1 作用,制动后太阳轮,使滑行离合器 C2 能逆向传递动力,所以发动机有制动作用。

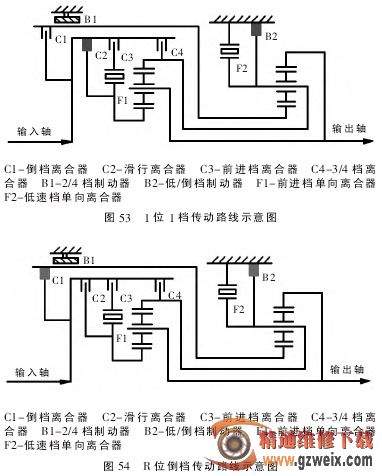

4.1 位 1 档传动路线当操纵手柄位于 1位,变速器处于 1 档时,滑行离合器 C2 接合,顺时针驱动前太阳轮;低/倒档制动器 B2 作用,制动后行星架,则前行星架/后齿圈同向减速输出,其传动路线为:输入轴→滑行离合器 C2→前太阳轮→前行星轮→前行星架/后齿圈→输出轴。1 位 1 档的传动路线示意图如图53 所示。



1 位 1 档滑行时,因低/倒档制动器 B2 作用,制动后行星架,使滑行离合器 C2 能逆向传递动力,所以发动机有制动作用。



5.R 位倒档传动路线

当操纵手柄位于 R位,变速器处于倒档,此时倒档离合器 C1 接合,顺时针驱动后太阳轮;低/倒档制动器 B2 作用,制动后行星架,则前行星架/后齿圈逆向减速输出,其传动路线为:输入轴→倒档离合器 C1→后太阳轮→后行星轮→前行星架/后齿圈→输出轴。R 位倒档的传动路线示意图如图 54 所示。



倒档滑行时,因低/倒档制动器 B2 作用,制动后行星架,使倒档离合器C1 能逆向传递动力,所以发动机有制动作用。
