分析通用车系自动变速器内部构造与挡位动力流矢量图（六）

来源：本站整理作者：佚名 2012-10-31 09:01:12

5. AF33各挡位传动效果

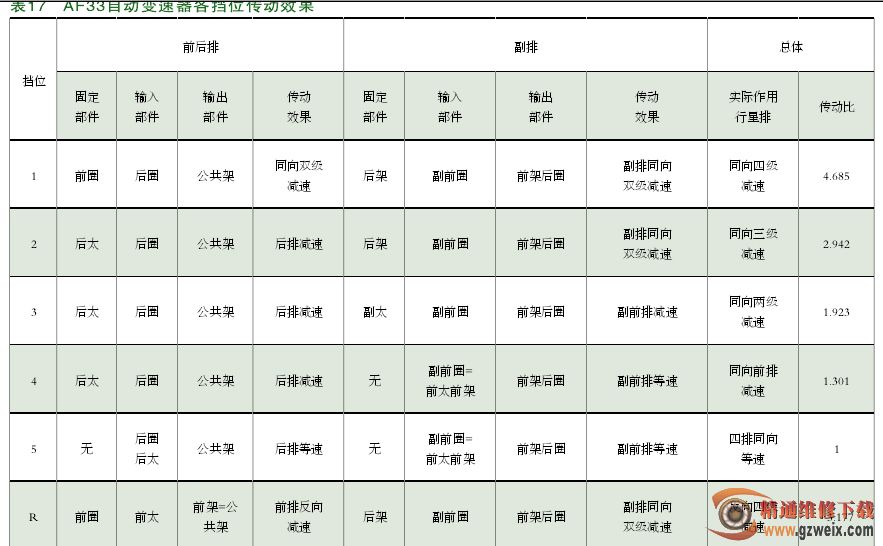

根据挡位的矢量分析图以及我们对在上述各挡位的动力流详细分析，我们可以看出AF33型自动变速器的各挡位动力传动效果，总结起来如表17所示。

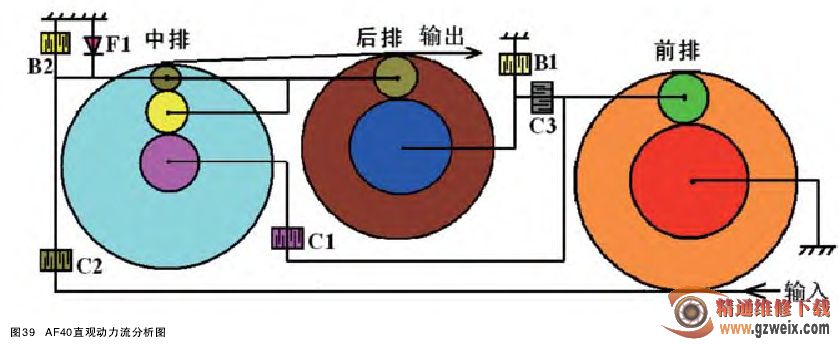

八、AF40型自动变速器动力流直观示意图与挡位矢量分析

AF40型自动变速器是日本爱信（Aisin AW）公司最近几年才生产的一款电控6速自动变速器，在爱信公司内部又叫做AWTF-80, TF80-SC，在上海通用车系中仅仅应用在别克新君威2.0T上；但在通用车系中的Opel Astra, Zafira, Vectra/Saab 9-3/Cadillac BLS也有应用；同时沃尔沃S60、马自达CX-7等车型也有应用。

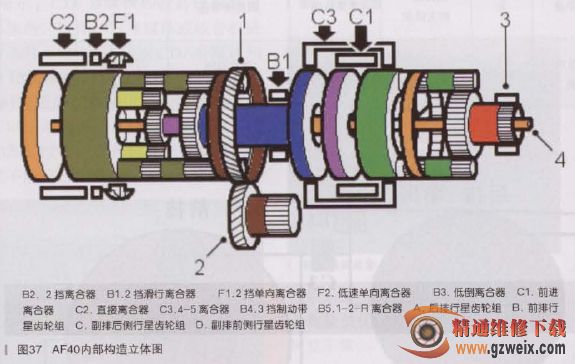

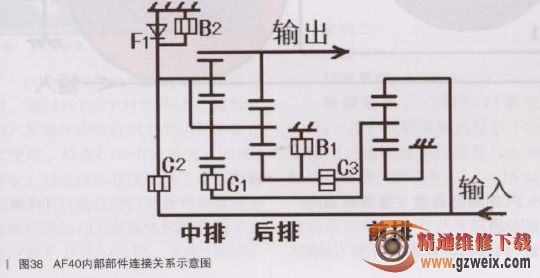

1内部构造连接关系图（如图37、图38所示）
