分析通用车系自动变速器内部构造与挡位动力流矢量图(三)
来源:本站整理  作者:佚名  2012-11-09 07:42:01

    5.4T65E各挡位传动效果

    根据上述分析与矢量图示与上述各挡位的动力流详细分析,我们可以分别很明显的看出各挡位的输出与输入轴的传动关系,如表5所示又。



    三、GF6系列自动变速器动力流直观示意图与挡位矢量分析



    GF6系列自动变速器是通用汽车公司研发生产的一款最新型的全电子控制6速自动变速器,该系列的自动变速器设计巧妙、结构部件简单,并且广泛的应用在上海通用的各款主力车型中,例如:别克英朗/新君威/新君越/昂科雷、雪佛兰科鲁兹/迈锐宝等车型;同时该系列自动变速器也广泛的应用在遍布全球的通用车型上;所以可以毫不夸张地说:掌握了GF6系列变速器的结构组成原理与动力流,也就掌握了目前通用车系最主流的自动变速器的结构与原理。



    GF6根据车型的不同,与发动机相互匹配的系列有:6T30E,6T40E, 6T45E, 6TS0E, 6T75E等诸多型号,该系列在不同车型上的详细匹配如表6所示。



    1内部构造连接关系图(如图12所示)

      2内部构造直观分析图(如图13所示)

    3挡位执行元件对照表(如表7所示)

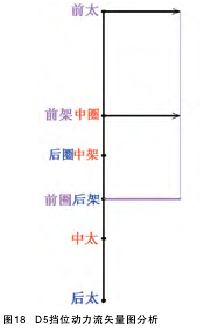

    4挡位动力矢量分析图(如图14一图20所示)




[1] [2]  下一页
