详解通用车系各自动变速器传动路线(三)
来源:本站整理  作者:佚名  2012-11-23 10:25:37

4)D 位 4 档传动路线

当操纵手柄位于 D 位,变速器处于 4 档时,输入离合器 C1 接合,顺时针驱动前行星架/后齿圈;4 档制动器 B1 作用,制动前太阳轮,则前齿圈/后行星架同向增速输出。此档为超速档,传动比小于1,其传动路线为:输入轴→输入离合器C1→前行星架→前行星轮→前齿圈/后行星架→输出轴。D位4档的传动路线示意图如图22所示。



D位4档滑行时,因4档制动器B1 作用,制动前太阳轮,使输入离合器 C1 可以逆向传递动力,所以发动机有制动作用。



2.3 位各档传动路线

1)3 位 1、2 档传动路线

当操纵手柄位于3位,变速器处于1、2 档时,其传动路线与 D位1、2 档时完全相同,且发动机没有制动作用。



2)3 位 3 档传动路线

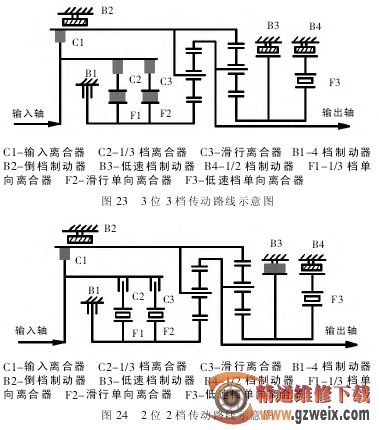

当操纵手柄位于3 位,变速器处于 3 档时,其传动路线与 D 位 3档时相同。由于此时滑行离合器C3 接合,滑行单向离合器 F2 顺时针锁止前太阳轮(F2 与 F1 的锁止方向相反),使滑行离合器 C3 和滑行单向离合器F2 可以逆向传递动力,所以 3 位 3 档滑行时发动机有制动作用。3 位 3 档的传动路线示意图如图 23 所示。



3.2 位各档传动路线

1)2 位 1 档传动路线

当操纵手柄位于 2 位,变速器处于1 档时,其传动路线与 D 位 1档时完全相同,且发动机没有制动作用。



2)2 位 2 档传动路线

当操纵手柄位于 2 位,变速器处于2 档时,其传动路线与 D 位 2档时相同。由于此时低速档制动器B3 作用,制动后太阳轮,输入离合器 C1 可以逆向传递动力,所以 2位 2 档滑行时发动机有制动作用。2 位 2 档的传动路线示意图如图24 所示。



4.1 位 1 档传动路线

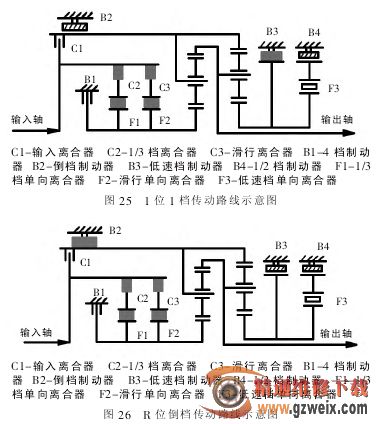

1 位 1 档的传动路线与 D 位1 档相同。由于此时低速档制动器B3 作用,制动后太阳轮;滑行离合器 C3 接合后,使滑行离合器 C3和滑行单向离合器F2可以逆向传递动力,所以1 位 1 档滑行时发动机有制动作用。1 位 1 档的传动路线示意图如图25所示。



5.R 位倒档传动路线

当操纵手柄位于R 位,变速器处于倒档,此时1/3档离合器C2 接合,通过 1/3 档单向离合器F1 顺时针驱动前太阳轮;倒档制动器B2 作用,制动前行星架,则前齿圈/后行星架逆向减速输出,其传动路线为:输入轴→1/3 档离合器 C2→1/3 档单向离合器F1 → 前太阳轮 → 前行星轮→前齿圈/后行星架→输出轴。倒档的传动路线示意图如图26所示。



倒档滑行时,因倒档制动器B2作用,制动前行星架,使滑行离合器C3 和滑行单向离合器 F2 可以逆向传递动力,所以发动机有制动作用。
