剖析电动旅游观光车的电气系统
来源:本站整理  作者:佚名  2012-12-09 09:29:45

本篇介绍电动旅游观光车的组成, 并对关键的电器件进行阐述。

1 产品简介

1.1 基本参数介绍

电动旅游观光车 (图1) 外观精致时尚, 品质出众。 广泛应用于大型风景区、 别墅区、 度假村、步行街、 校园、 机场等场所。 绿色、 环保。 基本技术参数见表1。

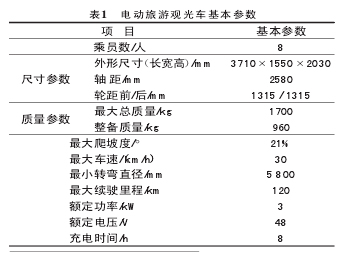

表1 电动旅游观光车基本参数

1.2 性能介绍

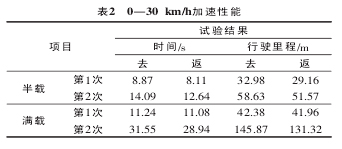

车辆容易操作, 采用串励直流电动机和无级变速器 (无离合器), 使用换向开关控制车辆方向。具有以下两个特性: ①良好的加速性能 (表2); ②良好的转矩特性 (起动转矩和最大转矩见图2)。



2 总体组成

车辆采用安全耐用、 价格低廉的传统铅酸蓄电池为整车提供能量, 选用技术成熟的直流电控系统。采用车载充电机, 方便、 可靠。 总体组成见图3。



为增加续驶里程, 底盘和车身在设计时重点考虑降低车辆的整备质量, 结合车辆的使用情况, 合理选用质量轻的零配件。



3 动力电池组

由8个免维护的胶体密封铅酸蓄电池串联组成48 V动力电池组。 胶体密封铅酸蓄 电 池 的 基 本 参 数为: 规格型号3-\EVF-180; 标称电压6V; 3h率额定容量180Ah; 质量35 kg;密封形式为胶封。



胶体密封铅酸蓄电池成本低, 可逆性好, 大电流放电性能良好, 使用无需加酸补水, 可实现免维护。 具有充电接受能力强、 使用寿命长、 耐振性好、 自放电小、 容量充足等特点。



3.1 蓄电池结构特征

1) 蓄电池槽盖采用增强ABS塑料 , 粘接性能好, 无酸液泄露, 耐腐蚀。

2) 采用胶体电解质, 用高纯度稀硫酸和添加剂配制而成, 不水化, 不流动, 不漏液, 充电接受能力强, 保护极板, 电极能最大限度发挥, 能抑制自放电。

3) 正、 负极板采用涂膏式 , 比能量高 , 大电流放电性能力强。

4) 采用长寿命活性物配方 , 具有极强的耐深循环充放电能力。

5) 蓄电池装有单向阀 , 实现阀控密封 , 正常使用无酸雾逸出, 不污染环境, 安全可靠。
