分析通用车系自动变速器内部构造与挡位动力流矢量图（八）

来源：本站整理作者：佚名 2012-12-11 08:26:38

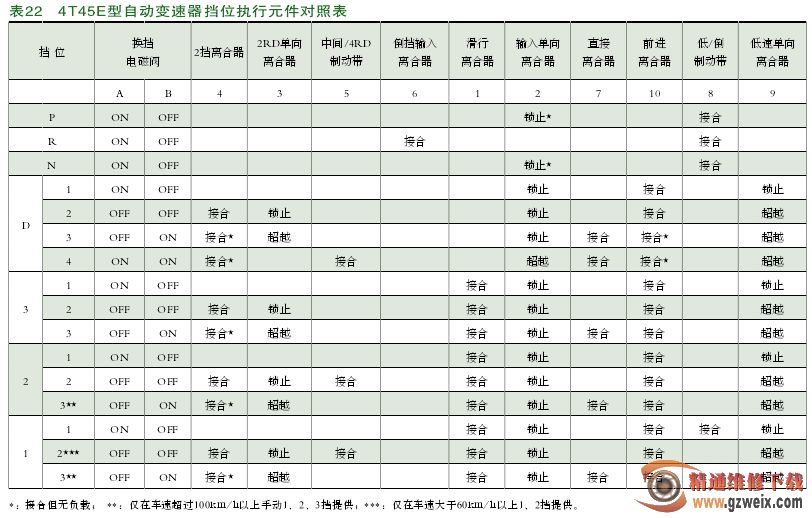

3挡位执行元件对照表（如表22所示）

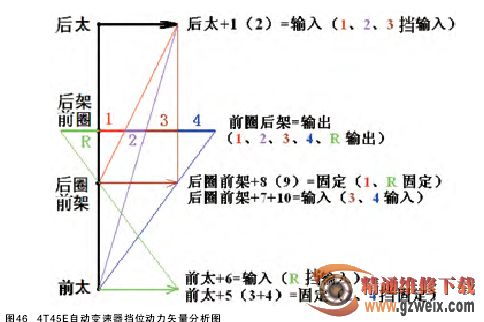

4挡位动力矢量分析图（如图46所示）

由上面的构造图以及矢量分析图我们不难看出，4T45E型自动变速器的行星齿轮机构也是一种典型的辛普森型机构，与老别克的4T65E型自动变速器、凯越的4HP-16型自动变速器的行星齿轮机构的结构完全类似，只有在前后排行星排的排列顺序上、元件的命名和部位上有所差异，所以该自动变速器的挡位动力流的原理完全与前面的4T65E相同，所以在此不再复述，大家可以直接参照上述自动变速器的挡位动力流的说明即可了解。

5.4T45E各挡位传动效果

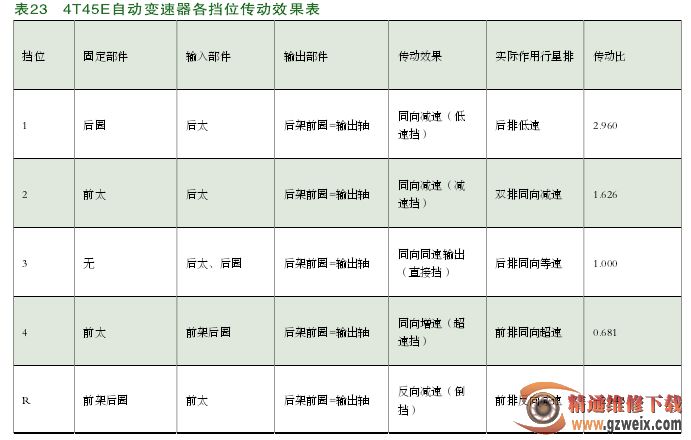

根据挡位的矢量分析图我们可以看出，4T45E型自动变速器的各挡位动力传动效果总结起来如表23所示。
