3.2 传感器安装

传感器的安装示意图如图3所示（安装示意图只是做为参考之用，具体安装事宜由罐体设计决定）。注意： ①传感器应该与液面保持垂直状态； ②传感器与罐体的连接应该可靠，并使传感器外壳和罐外壳接通（搭铁）； ③传感器到Q9插座的引线长短要尽量做到一致； ④Q9插座处要密封处理，避免液体溢出； ⑤Q9插座处应该处于比较干燥的位置，避免出口结冰对信号的影响。

3.3 变送器及显示表安装

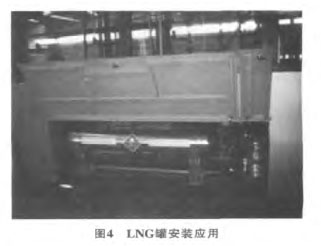

如图4所示，将LNG罐安装好后，根据LNG罐和显示表在车上的位置，将连接线安装在变送器和显示表之间。变送器已经安装在罐体上，表头的位置具体由车上的安装位置给出，连接线安装应注意安装可靠，线应和车体保持相对固定，不应在行驶过程中出现松动或者被拉扯的情况。注意：连接线航空插头应放在变送器端，方形插头应拉到表头一端。

将变送器的Q9电缆接头插入罐体上传感器的Q9接口，连接时应保证连接处干燥，并绝对防水。将变送器另一端电缆的航空插头和连接线的航空插头连接到一起，并拧紧航空插头的连接螺丝。注意：接好后应将航空插头固定在罐体上。

将表头固定在车体表盘附近，使驾驶人员便于看到，然后将表头上方形八芯插座与连接线的方形八芯插座连接。注意：应使插头和插座连接紧密，不应有松动感。

将表头上的电源线接到车上的24 V或12 V电源开关，检查连线无误后，接通电源，检查是否显示正常。注意：表头上红色带熔断丝的线应接电源正极，而黑色或蓝色线应接电源负极。

注意：安装或维修时，当需要拔插连接线航空插头时，应先断开电源，再进行断开或接入工作，等工作完毕后再接通电源！

3.4 使用说明

当安装完毕后，只要接通车内仪表的电源，液位计即开始工作。正常工作时，应先显示000，大约等待十秒钟后，开始正常显示当时的体积（单位： L）。

由于本仪器是通过车载LNG罐内液体高度来计算有效容积的，因此，在行驶过程中，如遇车行驶颠簸或上下坡时，因为罐内液体运动，使得液晶屏上数据显示不准确（上下波动），属于正常情况，待车运行平稳时会恢复正常显示。

警告：当液位指示器显示到零附近时，驾驶员应及时回加液站加液，否则很可能会发生无液而停车在路上的情况。

注意：如果变送器或连接处进水，会导致液位计产生异常，因此在日常清洁保养时应注意要让变送器和连接处保持洁净和干燥。

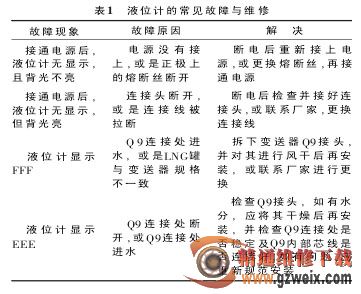

3.5 常见故障与维修
