剖析奥迪Q3新技术(四)
来源:本站整理  作者:佚名  2013-01-19 10:29:34


    电子调节减振器控制单动250使用的是驱动CAN总线,该控制单元将车身水平高度信号作为总线信号传给大灯照程调节控制单元。



    6.尾灯

    奥迪Q3车上的后部照明分为两部分:后备箱盖上的尾灯和后保险杠上的附加尾灯。



    后备箱盖上的尾灯有两种形式:



   ·基本型尾灯

   ·LED尾灯

    附加尾灯则只有一种形式了,就是白炽灯。



    这些尾灯山供电控制单动519来

激活。这两种形式的尾灯在后备箱盖打开后就都关闭了(断电了)。基本型尾灯的白炽灯泡是可以更换的。



更换这个白炽灯泡必须先将尾灯从后备箱盖上拆下来。LED尾灯的各个部件是不能更换的。



    7.附加尾灯

    由于在打开后备箱盖时尾灯会与箱盖一同被掀起,因此奥迪Q3车上需要有固定不动的附加尾灯。这种附加尾灯就安装在保险杠上了,其中有倒车灼一、后雾灯以及(在后备箱盖打开时)转向灯和尾灯/制动灯。



    如果要更换白炽灯泡的话,可以将附加尾灯从后保险杠上拆下来。为此就在保险杠外皮上装了一个盖板,通过该盖板就可以够得到灯的螺栓连接部分了。附加尾灯由供电控制单元J519来激活。



    8.触发控制

在打开了后备箱盖后,尾灯就被切断了,尾灯/制动灯和转向灯这些灯功能都会山保险杠上的附加尾灯来接管了。

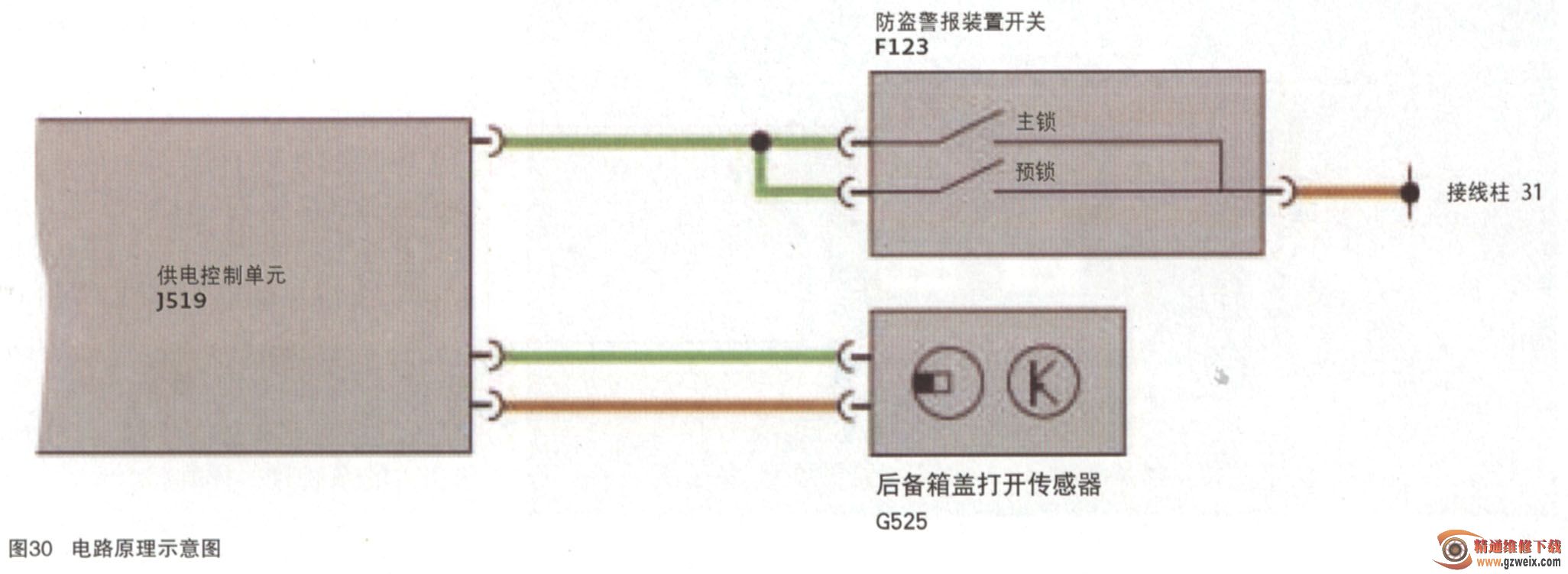

    为了能可靠地侦测到后备箱盖打开了,会分析防盗警报装置开关F123和后备箱盖打开传感器G525的信号。防盗警报装置开关F123由后备箱盖锁内的两个微开关组成,电路如图30所示。



    后备箱盖打开传感器G525是一个霍尔传感器,它安装在后锁支架的盖板内。供电控制单元J519不但要分析这两个开关的切换状态,还要监控这两个开关信号之间的时间间隔。如果在关上后备箱盖时这两个信号之间的时间间隔很大,那么出于安全考虑就不会关闭附加尾灯了。



    9.高位制动灯

    高位制动灯集成在后扰流板上,它由18个LED组成,用于加强制动灯功能。高位制动灯一上各个单件是无法更换的,损坏的话就得更换整个总成了(需要先拆下后扰流板)。



    10.牌照灯

    不论奥迪Q3上装的是哪种尾灯,其牌照灯都是采用LED技术的。这两个牌照灯卡在后备箱盖面板上的,每个灯采用两个LED。牌照灯与高位制动灯一样,也是由供电控制单元J519来控制的。



      (七)奥迪驾驶模式选择系统(drive select)



    奥迪Q3上可以配备奥迪驾驶模式选择系统。用户可以选择效率、舒适、自动和运动这几种工作模式。效率模式可令车辆处于省油状态,帮助驾驶员降低燃油消耗。效率模式需要带有驾驶员信息系统的组合仪表来配合。奥迪Q3上不再有个性化模式了,这是该车与其奥迪车型的不同之处。



    奥迪驾驶模式选择系统的设置取决于配备的信息娱乐系统,或者是通过中控台上的一个按键,或者是通过RMC/MMI中的CAR菜单。



    如果车上装备的是chorus收音机的话,那么所选的模式会显示在组合仪表上;如果车上装备的是RMC或者MMI的话,所选模式显示在外部的MMI显示屏上。



      (八)驾驶员辅助系统

    1.驾驶员辅助系统正面摄像头R242



    奥迪Q3使用的是一种新摄像头,各种驾驶员辅助系统都需要该摄像头。



    这种新摄像头取代了2011款奥迪A6和2010款奥迪A8所使用的摄像头控制单元J852,且就安装在J852的原位置上。在售后服务中,我们把这种新摄像头称为驾驶员辅助系统正面摄像头R242;其实它就是一个集成有摄像头的控制单元,该控制单元连接在扩展CAN总线上,如图31所示。



    这个正面摄像头的一个重要改进,就是它配备了一个强劲的运算器。因此,在其他车型上分配到数个控制单元上的辅助系统,现在就可集中到一个控制单元(驾驶员辅助系统正面摄像头R242)内来实现了。
