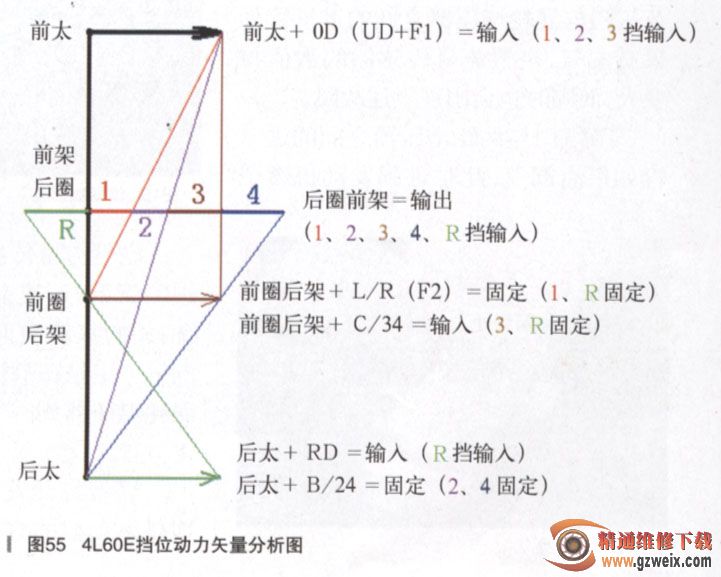

4. 4L60E各挡位动力流矢量分析（如图55所示）

由上面的部件构造图以及挡位动力流矢量分析图我们不难看出，4L60E型自动变速器的行星齿轮机构也是一种典型的辛普森型机构，与第二节中4T65E型自动变速器、凯越的4HP-16型、君越的4T45E等自动变速器的行星齿轮机构的结构类似，只有在个别部件的命名、布置上有所差异，所以该自动变速器的挡位动力流的原理与前面这些辛普森式完全类似，所以在此不再复述，人家可以直接参照上述自动变速器的挡位动力流的说明即可了解。

5. 4L60E各挡位传动效果

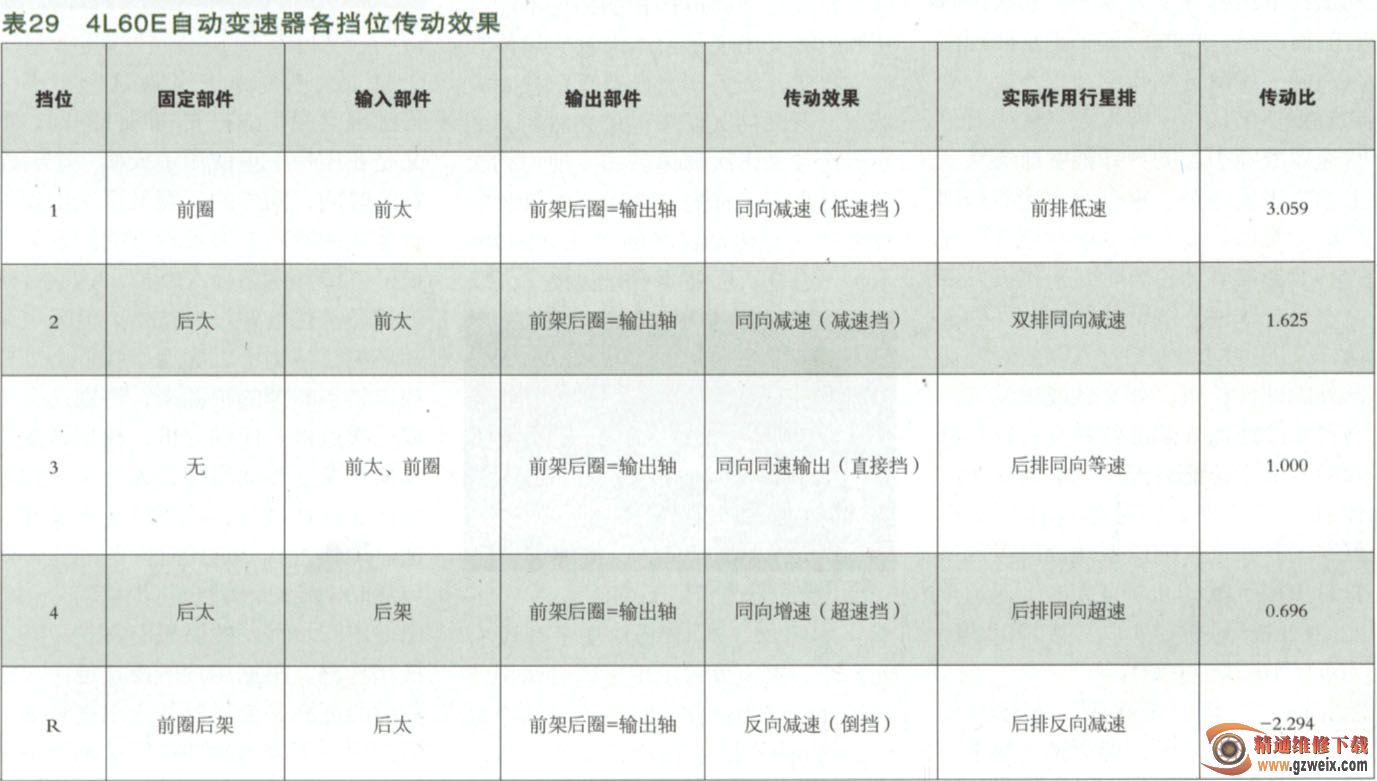

根据4L60E的各挡位动力矢量分析图我们可以看出，4L60E自动变速器的各挡位动力传动效果总结起来如表29所示。
