剖析上海通用昂科拉新技术(二)
来源:本站整理  作者:佚名  2013-04-01 09:10:26

    在维修涡轮增压发动机时,应注意以下几点:
    1.在空气滤清器或空气滤清器壳体已经拆下时,不要启动发动机。
    2.使用推荐的发动机机油,机油和机油滤清器定期更换。
    3.涡轮增压器损坏需更换时,还应检查可能引起涡轮增压器损坏的原因,如连接涡轮增压器的油管、发动机机油的油质和液位以及涡轮增压器的使用条件等。
    4.拆卸涡轮增压器时要防止跌落撞击,不要用手直接拿如执行器连杆等易变形的零件。
    5.拆卸涡轮增压器时要堵住气口和机油进口,防止异物进入系统。
    6.更换涡轮增压器时,进油口处加入机油,同时用手转动泵轮,预以润滑轴承。
    7.大修或更换发动机时,重装后在切断燃油的情况下,启动发动机30s,以润滑相关部位,然后再怠速运转发动机。

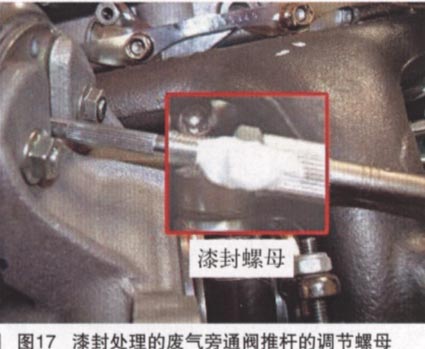

    8.废气旁通阀推杆的调节螺母出厂时已作漆封处理,在维修时勿动此螺母(如图17所示)。

    LUJ发动机正时机构与上海通用以往发动机有很大差异,其凸轮轴、链轮、凸轮轴位置传感器信号轮间未设计刚性连接,链轮及链条上未设置任何正时标记,正时调整步骤如下:

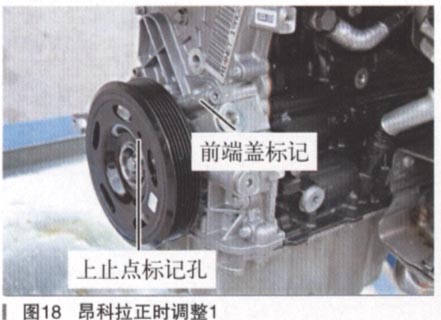

    1顺时针转动发动机曲轴,使曲轴皮带轮上的上止点标记与位于前端盖上的标记对齐(如图18所示)。

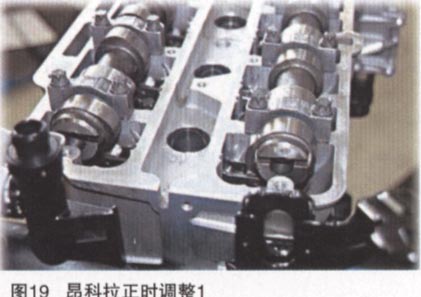

    2.拆下气门室盖,从发动机后端观察,两凸轮轴后端开口槽应位于偏上位置(如图19所示),确保发动机位于一缸压缩上止点。

    3.拆下位于排气歧管下方的上止点定位孔螺塞(如图20所示),将EN-952(如图21所示)定位销专用工具插入定位孔中(如图22所示)。


    4.使用22mm开口扳手固定凸轮轴,松开排气凸轮轴链轮的固定螺栓(如图23所示)。

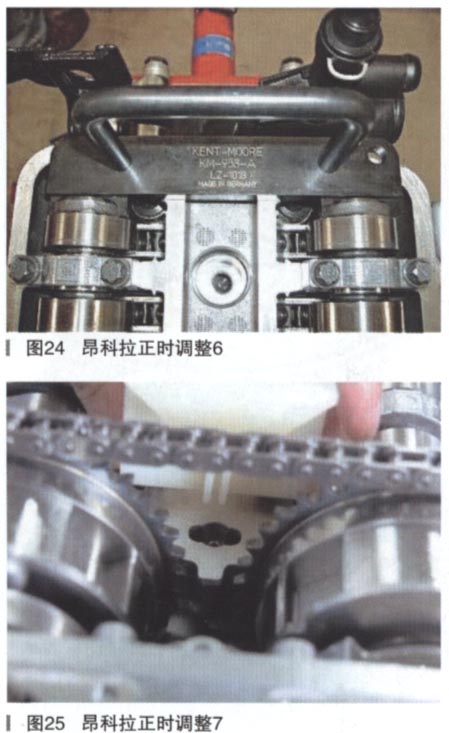

    5.使用22mm开口扳手调节凸轮轴位置,在凸轮轴后端安装EN-953-A专用工具(如图24所示)。

    6.拆下正时链条上导板的两个固定虫到全,取下正时链条上导板(如图25所示)。
