在高配车型上装备电磁式四轮驱动系统，此系统为ON-DENAND适时四驱，无手动选择装置。可
根据车况需求自动在前后轮间分配驱动力，车辆的驱动力由祸合器控制模块（CCM）自动分配。可使车辆在附着力低下的时候具有更好的爬坡能力，加速更加平稳，直线行驶具有更好的稳定性，轮胎磨损更加均匀。电磁式四轮驱动系统主要组成部件包括CCM、分动箱、传动轴、后驱动模块总成（RDM）等。CCM（如图58所示）安装于后驱动模块总成左侧，接收来白其他控制模块的信息，经计算后控制四驱系统运行。此模块与车身网络相连。分动箱（如图59所示）为全铝壳体，用于将变速器的扭矩改变方向及扭矩传到传动轴。传动轴为两节式设计，中间用万向节相连。RDM（如图60所示）主要由祸合器、差速器两大部件组成。其中藕合器内部有电磁线圈、导向离合器、主离合器、凸轮、钢球等部件。同时，在藕合器内部充有不可更换的液压油，来维持藕合器的正常工作。藕合器为总成部件，不可拆解维修。

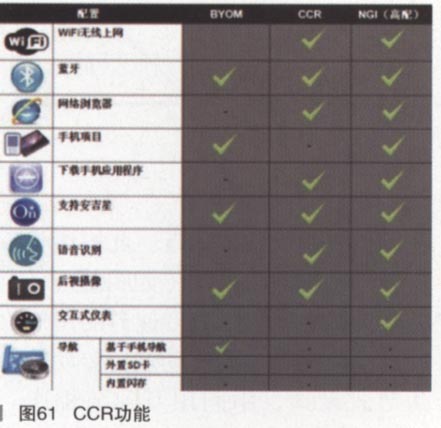

CCR为Connected Color Radio互联彩色收音机）的英文缩写，2013款昂科拉中高配车型中配置有彩色收音机（Color Radio），相比CCR,CR缺少了 WIFI等联接功能（如图61所示），为CCR的初级版本。CR娱乐系统支持CD, USB, iPod, iPhone,蓝牙及AUX形式的音乐播放，播放音乐时可通过娱乐系统按键对播放的音乐进行相关操作，系统不支持DVD播放功能，USB播放的音乐格式为MP3, AAC及WMA。 CR娱乐系统支持通过AUX, USB,蓝牙等方式与其他电子设备互相连接，其中的USB功能可实现图片的显示（仅可显示中等像素的JPGs格式图片）及自动播放（如图62所示）。CR娱乐系统支持与安吉星系统的交互控


制，如蓝牙控制、导航实时显示等功能（如图63所示）。CR娱乐系统控制枢图如图64所示，收音机为娱乐系统的核心控制模块，供应商为松下，收音机与其他控制模块间用低速GMLAN通信，图65为收音机主要插头功能介绍（蓝牙天线安装于VCIM）。 CR的显示屏为7in非触摸屏，并配置有转向盘控制按键（如图66所示），车顶天线具备收音机天线及安吉星天线功能，图67为天线连接电缆示意图。
