·上一文章：自制车载收音机音量随手机信号自动调节装置
·下一文章：奥迪A6L行驶时间歇性熄火
3组合开关中近远光灯开关可靠性试验
开关（产品）在首次试验中，工作到600次（触点分合1200次），发生不接通现象（失效）。拆解产品分析，发现开关静触点（阳极）有轻微凹坑并发黑，顶销零件熔化，测量静触点镀银层厚度只有2.8 μm，初步分析是镀银层不合格所影响，将银层厚度镀到要求后（即11 μm ），即进行第2次试验。
开关在第2次试验中，产品工作到6 280次（触点分合12 560次），再一次失效，发生不接通现象。拆解产品分析，现象与首次二样，只是程度比首次严重，且动触点具有凸起物并发黑。改善镀银层后，试验的耐久性次数虽比前次提高了近10倍，但离客户标准要求还是相差甚远。
进一步改善静触点的镀银层，将静触点的镀银改为复合镀银，复合镀银层厚度增加至20 μm，又进行第3次试验。第3次开关工作到63 880次（触点分合127 760次），同样发生不接通现象，拆解产品分析观察动、静触头，现象与第2次试验情况几乎一样。产品耐久性次数虽又提高了近10倍，但还是达不到客户标准要求。
4组合开关中近远光灯开关可靠性试验的失效机理
分析以上3次的试验过程，发现开关在工作过程中，特别是在触头的分断瞬间，有弧光产生，这说明触头在分离过程中，有弧光放电现象，使触点产生电磨损。

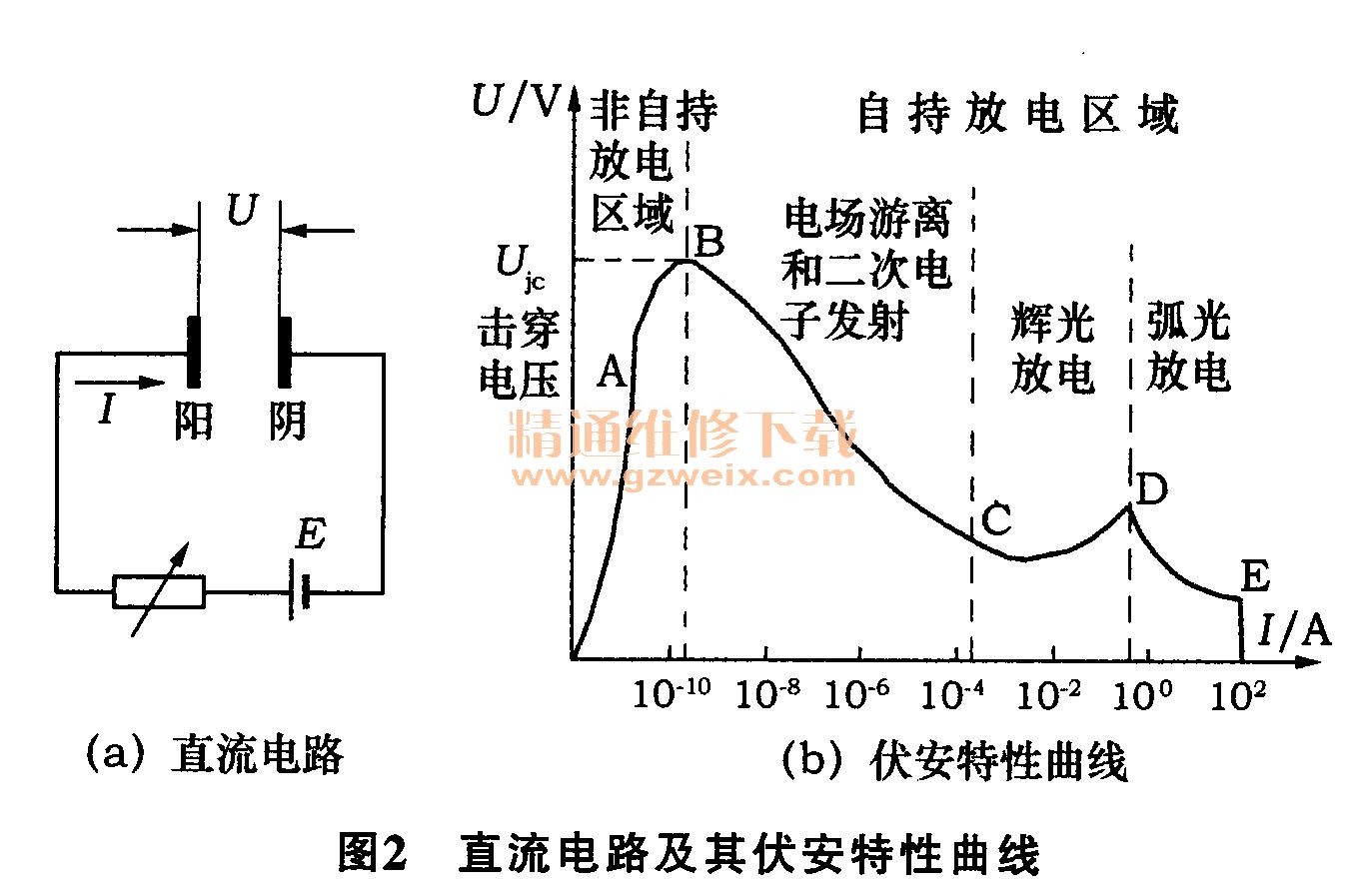

而电弧放电是属于气体放电的一种形式，其气体介质放电又有2种基本形式：一是非自持放电，放电是依靠外界游离因子（如紫外线、X射线、宇宙线等）来维持，一旦外界游离因子失去，放电即行停止，它是肉眼所不能观察到的；另一种是自持放电，即使外界游离因子失去，在高电场强度作用下，仍能维持放电，如辉光放电和弧光放电便是这一种。电弧的形成是触点间气体游离的结果，其游离的方式又可分为表面发射和空间游离，而这两种游离的方式，在实际中往往又是综合表现。对图2a直流电路来说，固定电极间气体放电的伏安特性曲线如图2b所示。
图2b中的DE段即为弧光放电区域，对直流电路来说，当被断开电路的电流以及开断后加在触点间隙上的电压，超过触点在工作环境中的极限燃弧参数，便可起弧。对上面所介绍的开关而言，由于触点的材质为银，而电路中的负载又为灯负载，银在空气中的极限燃弧电压（Uм）为12V，极限燃弧电流（Iм）为0.4 A，故触点在分断过程中，一定间隙内会产生电弧。
从上述开关触点试验中发现，触点在失效后，静触点（阳极）有凹坑产生，阴极上有凸起物，这说明开关触点在分断过程中有液桥产生。原因分析如下。
1）触点在开始断开时，此时全部电流只通过一个在微观上很小的区域，这时接触电阻增加、电流密度极大，可产生高温，而产生的高温又使触点金属熔化，因而在触点之间形成熔化的金属桥即液桥。根据试验证明，液桥上的温度分布是不对称的，一般是阳极温度高于阴极．液桥卜的最高温度点位于靠阳极的地方，而断裂点就发生在最高温度点的附近。
