四、功能和控制原理
1．手动开／关的功能
当电动车窗开关被推或拉到一半（手动档）时，窗户打开或关闭直至开关被松开。

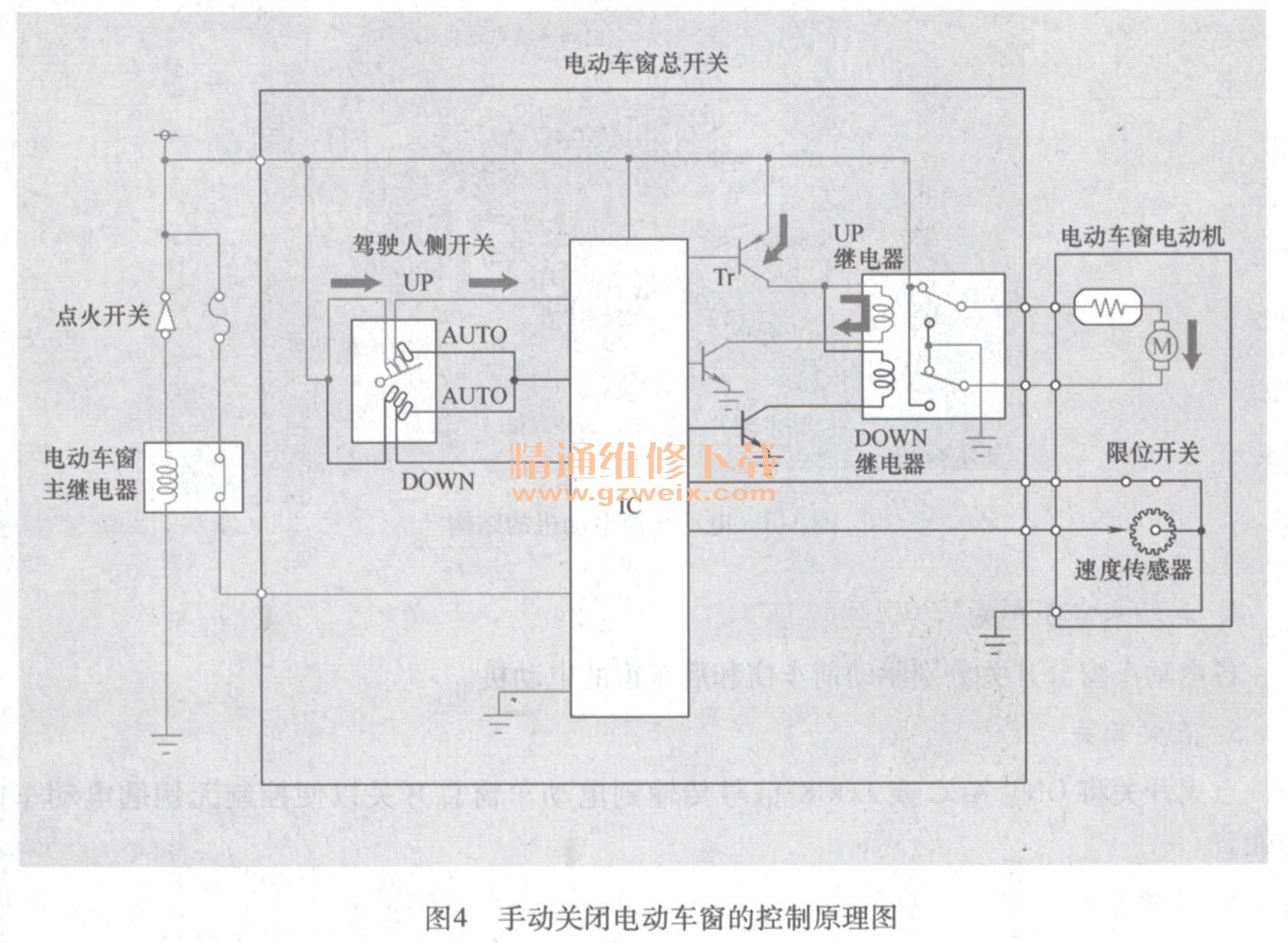

(1)手动关闭车窗手动关闭电动车窗的控制电路如图4所示。当点火开关处于ON位置，并且驾驶人的电动车窗开关拉到一半（手动关闭档），手动的UP信号被输入到IC ,并发生下述变化：
Tr：ON
UP继电器：ON
DOWN继电器：接地电路
结果，驾驶人电动车窗电动机向车窗玻璃关闭方向转动。当松开开关时，UP继电器关掉，电动机停止，车窗玻璃停止向上移动。

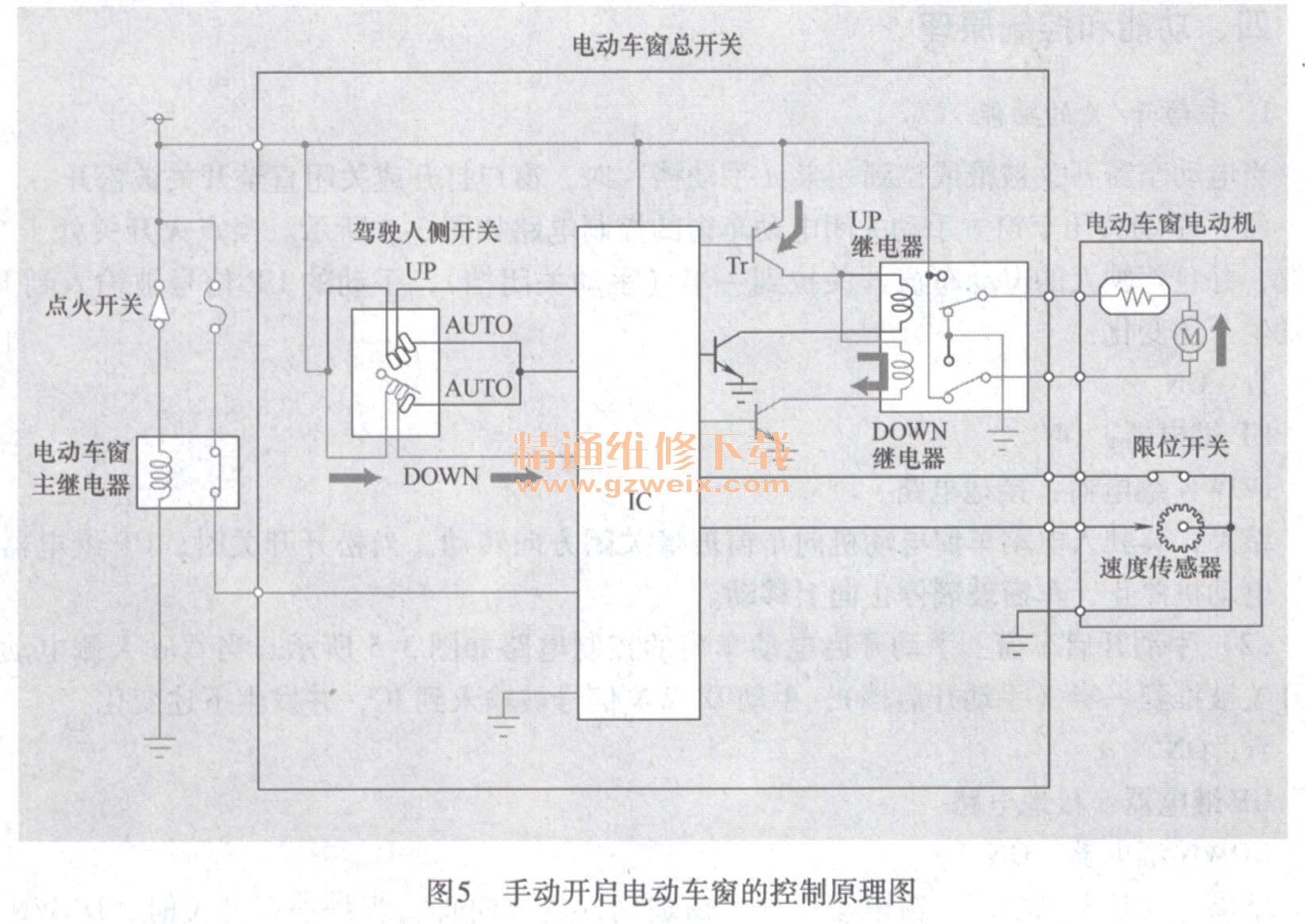

(2)手动开启车窗手动开启电动车窗的控制电路如图5所示。当驾驶人侧电动车窗开关被推到一半（手动开启档），手动DOWN信号被输人到IC，并发生下述变化：
Tr：ON
UP继电器：接地电路
DOWN继电器：ON
结果，驾驶人侧电动车窗电动机向车窗玻璃开启方向转动。当松开开关时，DOWN继电器关掉，电动机停止，车窗玻璃停止向下移动。
有些车型装备有PTC热敏电阻或电路断路器，以防止过电流流经电动机。
2．单触式自动开／关功能
当电动车窗开关被推或拉到底（自动档）时，窗户全开或全关。
当点火开关处于ON位置且驾驶人的电动车窗开关被拉到底时，一个自动UP信号被输人到IC。因为IC有定时器电路并且当自动UP信号被输入时，此定时器电路将保持ON的情况最多los，所以即使在开关被松开后电动机也继续转动。如果驾驶人侧车窗完全关闭并且IC检测到来自电动车窗电动机的速度传感器和限位开关的电动机锁止信号，或者定时电路关闭，电动车窗电动机停止转动。自动关闭操作可以通过把驾驶人侧电动车窗开关往打开方向打开一半来终止。

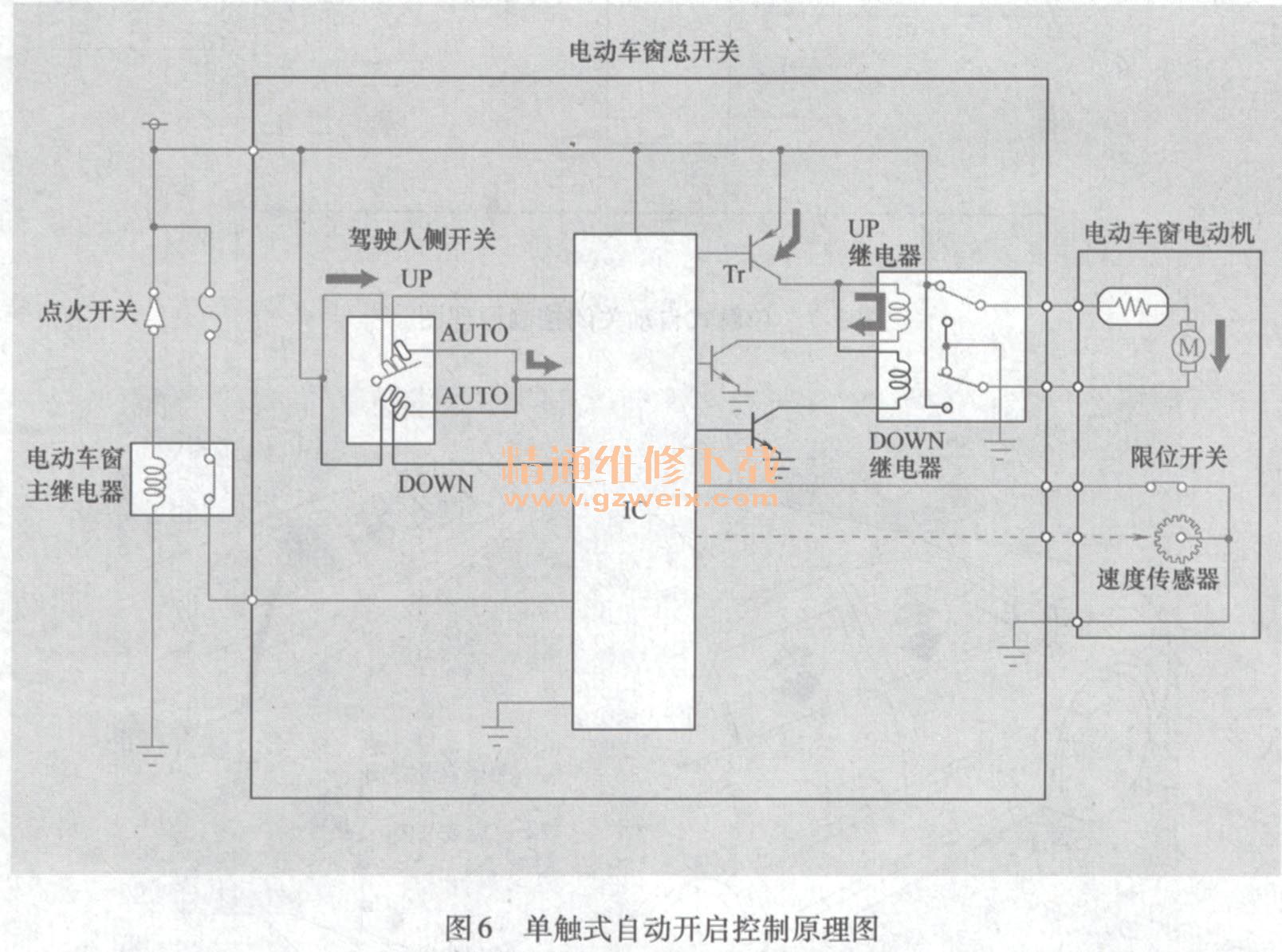

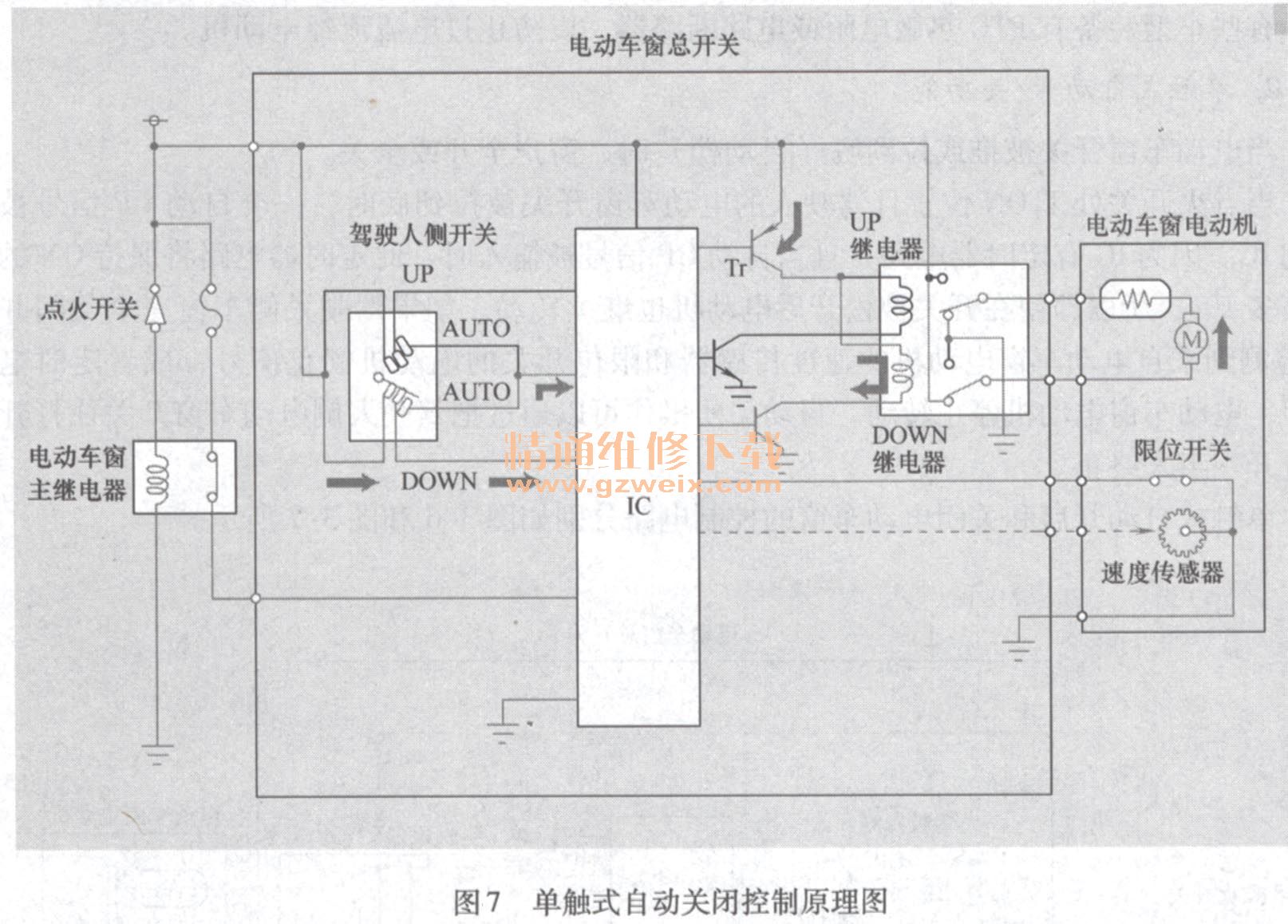

单触式自动开启和关闭电动车窗的控制电路分别如图6和图7所示。
有些车型则只有自动打开的功能，有些车型只有驾驶人侧车窗有自动开关功能。
