分析通用车系自动变速器内部构造与挡位动力流矢量图(九)
来源:本站整理  作者:佚名  2013-05-19 08:33:55

十一、5L40E 型自动变速器动力流直观示意图与挡位矢量分析

5L40E(5L50E)型自动变速器是通用汽车公司研发生产的一款全电子控制纵置后驱五速自动变速器,在上海通用车系中应用在2005-2006款的别克君越荣誉、2007-2009款的别克林荫大道(2009款之后的新林荫大道则应用6L50E)以及2004-2006款凯迪拉克SRX、STS等车型上。

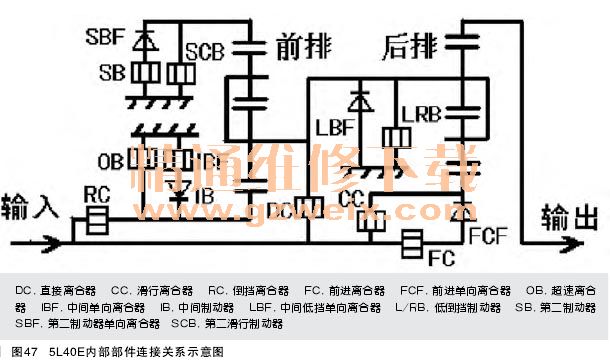

1.内部构造连接关系图(如图47所示)

2.内部构造直观分析图(如图48所示)

3.挡位执行元件对照表(如表24所示)

4.挡位动力矢量分析图(如图49所示)

根据5L40E的动力直观图以及矢量分析图,我们可以看出是一种特殊结构的拉维奈尔赫型行星齿轮组,前后两排不仅公用行星架而且公用一组行星架上的齿轮,即前排行星架上的内行星轮同时是后排行星架上的外行星轮;这种设计非常巧妙,通过简单的公用关系实现了5个前进挡的组合。了解到了上述对应关系和说明,我们详细的对5L40E的各挡位动力流进行分析。

[1] [2]  下一页
