解析梅赛德斯-奔驰722.9自动变速器控制系统(一)
来源:本站整理  作者:佚名  2013-09-09 08:29:52

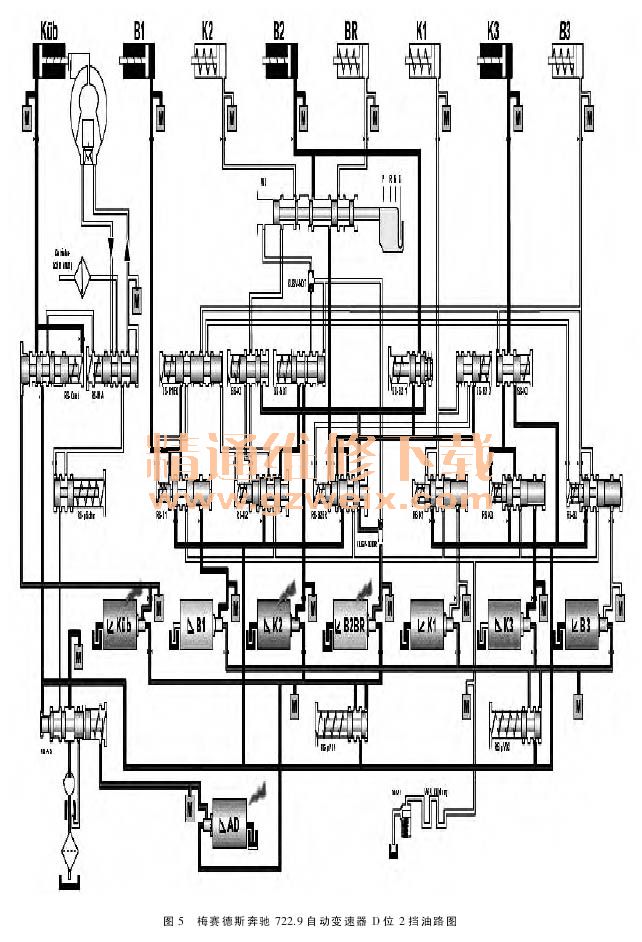

2.D位2挡液压系统控制原理当变速器位于D位2挡时,如图5所示,油泵将有从油底壳内泵出,经过主油路调压阀的调节,主油路工作油压在各换挡阀处待命,各控制油压经控制油压调节阀1、2的调制,在各电磁阀处待命;B1电磁阀断电,该电磁阀为常开电磁阀,因此其打开控制油压通往B1换挡阀的油路,切断卸油口,B1换挡阀在控制油压的作用下,克服弹簧力推动阀芯往左移动,打开工作油路通往B1制动器的油路,B1制动器接合;K2电磁阀通电,该电磁阀为常开电磁阀,故其切断控制油路通往K2换挡阀的油道,打开卸油口进行卸油,K2离合器不工作;B2电磁阀通电,B2电磁阀为常闭电磁阀,其打开控制油路通往B2换挡阀的油道,切断卸油口,B2换挡阀阀芯被控制油压推动,克服弹簧力向左移动,打开工作油路通往B2制动器的油道,B2制动器接合,开始工作;K1电磁阀断电,该电磁阀为常闭电磁阀,因此其关闭控制油压通往K1换挡阀的油道,打开卸油口,K1离合器不参与工作;K3电磁阀断电,该电磁阀为常开电磁阀,此时,其打开控制油路通往K3换挡阀的油路,切断卸油口,K3换挡阀阀芯被控制油压推动,克服弹簧力打开主油路工作油压通往K3离合器的油道,K3离合器接合,开始工作;B3电磁阀断电,B3电磁阀为常闭电磁阀,其切断控制油路通往B3换挡阀的油道,打开卸油口进行卸油,B3制动器没有油注入,不接合;因此,2挡参与工作的执行元件有B1、B2、K3。
