一辆行驶里程约6。8万km ,配置BGC 1. 8L涡轮增压发动机和手动变速器的2009年上海大众帕萨特领驭轿车。用户反映:该车安全带指示灯不亮。

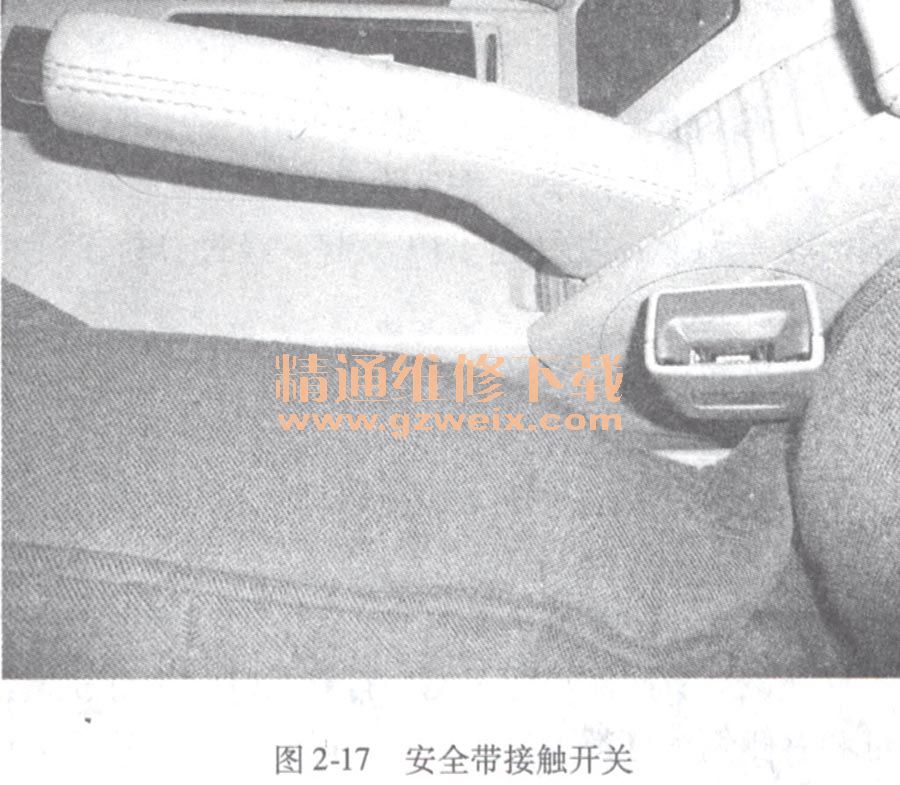

故障分析:在不系安全带的情况下,打开点火开关,组合仪表上的安全带指示灯K19不亮,故障确实如客户所述。根据以往维修此类故障的经验,初步分析导致安全带指示灯不亮的原因主要是由于驾驶人侧安全带接触开关(图2-17)损坏引起。

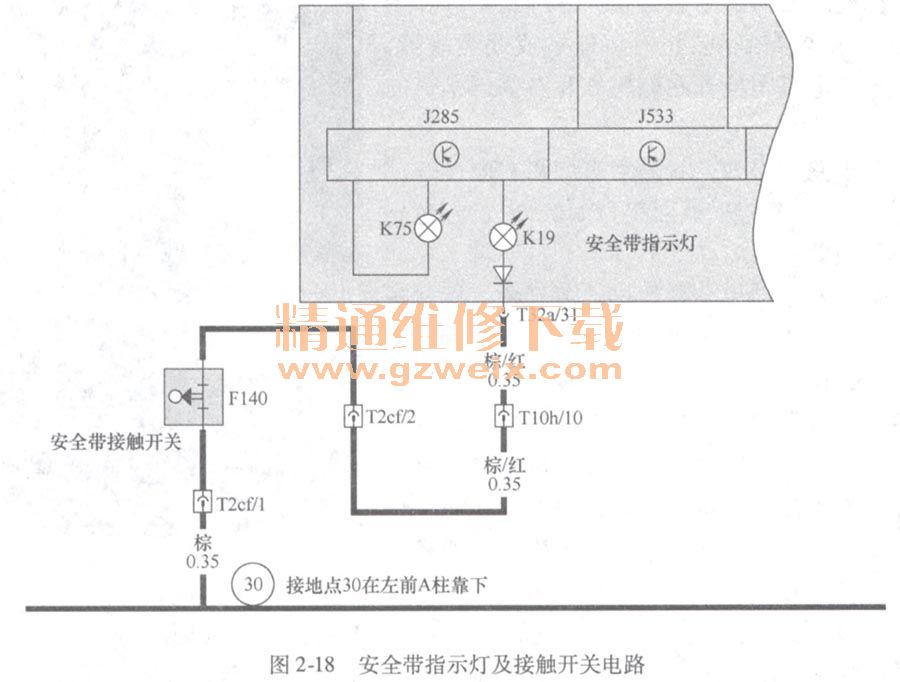

查看电路图,如图2-18所示,得知安全带接触开关连接组合仪表中的安全带指示灯K19,其接地点在左前A柱靠下。首先将驾驶人侧座椅调整到最高位置,拔下安全带接触开关的2针插头,用万用表测量安全带接触开关的T2cf/1和T2cf/2的通断,经过测量安全带接触开关正常,排除了安全带开关存在故障的可能性。如果安全带接触开关到组合仪表的线束存在断路以及接地点虚接也会造成指示灯K19不亮,经过测量,接地点的电阻正常。
与客户沟通后得知该车从未加装过其他用电设备,考虑到帕萨特领驭轿车的线束布置比较规范,一般不会出现故障。难道是组合仪表损坏?使用上海大众专用车辆诊断仪VAS5051 B进入组合仪表控制单元,选择执行元件测试功能,检查组合仪表中的安全带指示灯K19是否亮起,经过检查指示灯K19正常亮起,组合仪表也正常。.难道是组合仪表的编码不正确?找到同等配置的帕萨特领驭车型查看组合仪表编码是否正确,结果编码竟然不一样,指示灯K19不亮的车组合仪表编码是5135,另一辆车编码是71359将编码改成7135后指示灯K19亮起。经过分析发现将千位数字去2,安全带指示灯及报警功能将关闭。
故障排除:重新给组合仪表编码。
