分析及诊断宝骏630车型故障
来源:本站整理  作者:佚名  2013-06-04 08:33:04

    宝骏630车型的诊断系统为自主全新开发的RDS诊断系统,通过MDI多功能诊断接口与车辆连接,支持当今流行的CAN通讯协议,支持维修编程系统,通过RDS软件支持基于PC的诊断,故障码、数据显示可视化,支持数据记录模式。

    一、宝骏630车型故障诊断系统介绍
    宝骏630故障诊断系统有软、硬件共同组成。

      硬件:
    MDI(Multiple    DiagnosticInterface)多功能诊断接口+PC机(笔记本电脑)。

    软件:
    MDI管理软件+RDS (RemoteDiagnostic System)诊断软件。

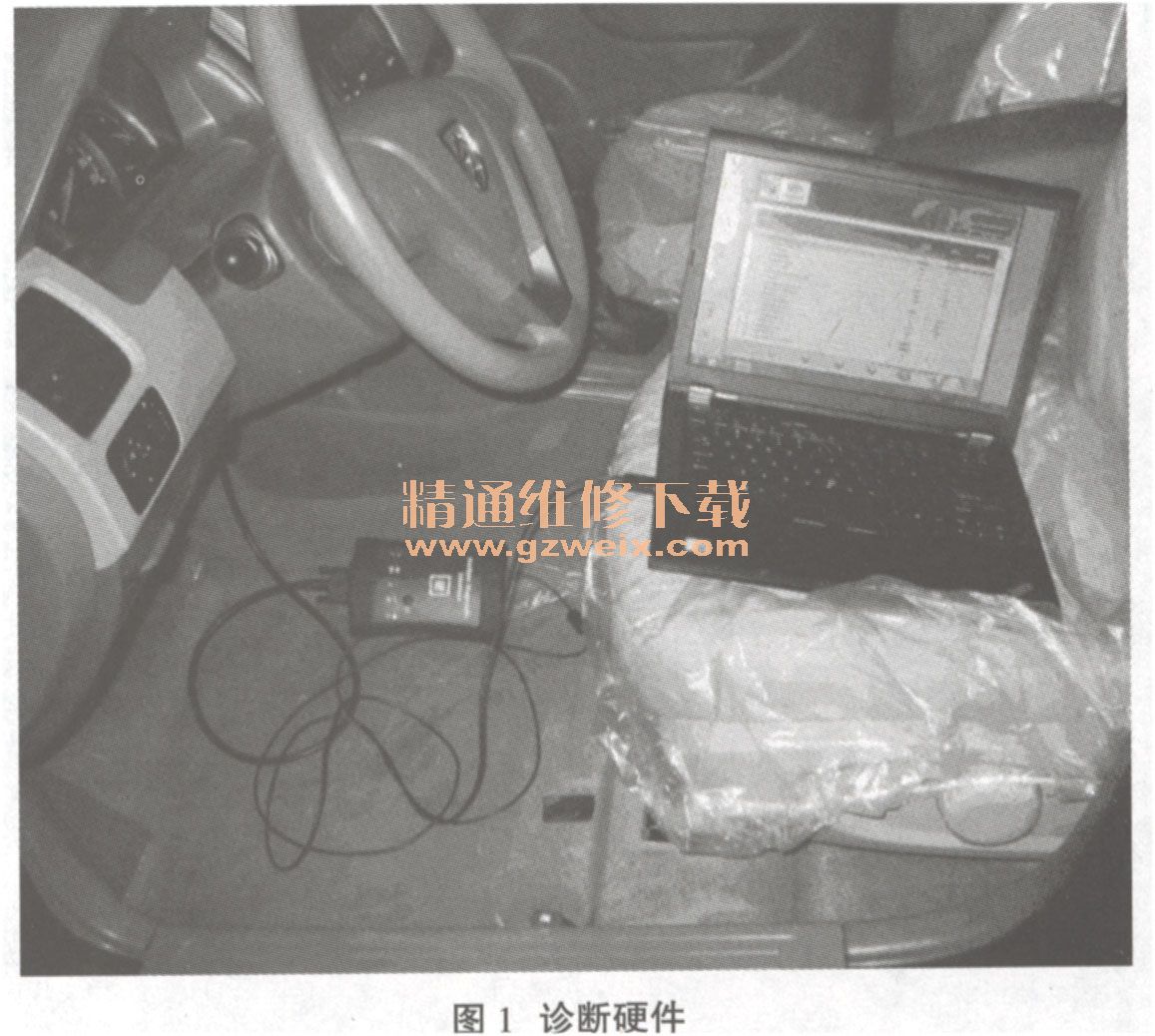

    诊断硬件,如图1所示。

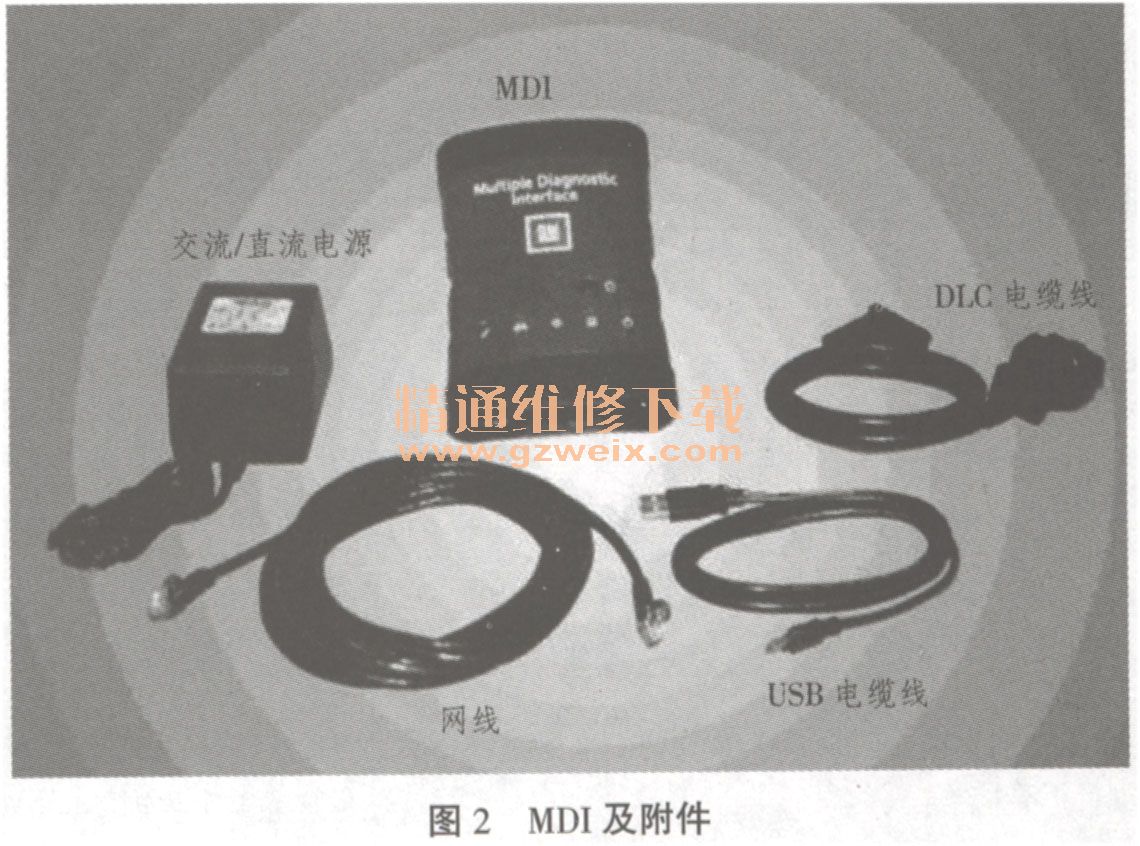

    PC机、MDI以及与MDI配合使用的USB电缆和DLC电缆等等。MDI及附件,如图2所示。

    MDI连接笔记本电脑(PC机)并直接连接车辆诊断端口,笔记本电脑必须运行RDS和MDI管理软件,以使用MDI作为车辆通讯接口进行诊断和编程。

    二、宝骏630车型诊断系统功能
    宝骏630车型诊断系统主要有维修诊断、维修刷新及系统设置功能。

      1.维修诊断功能
    (1)可以读取和清除故障码;
    (2)可以查看数据;
    (3)可以执行器动作测试;
    (4)可以读取模块信息(VIN号、软件版本号、总成号、硬件号等)。

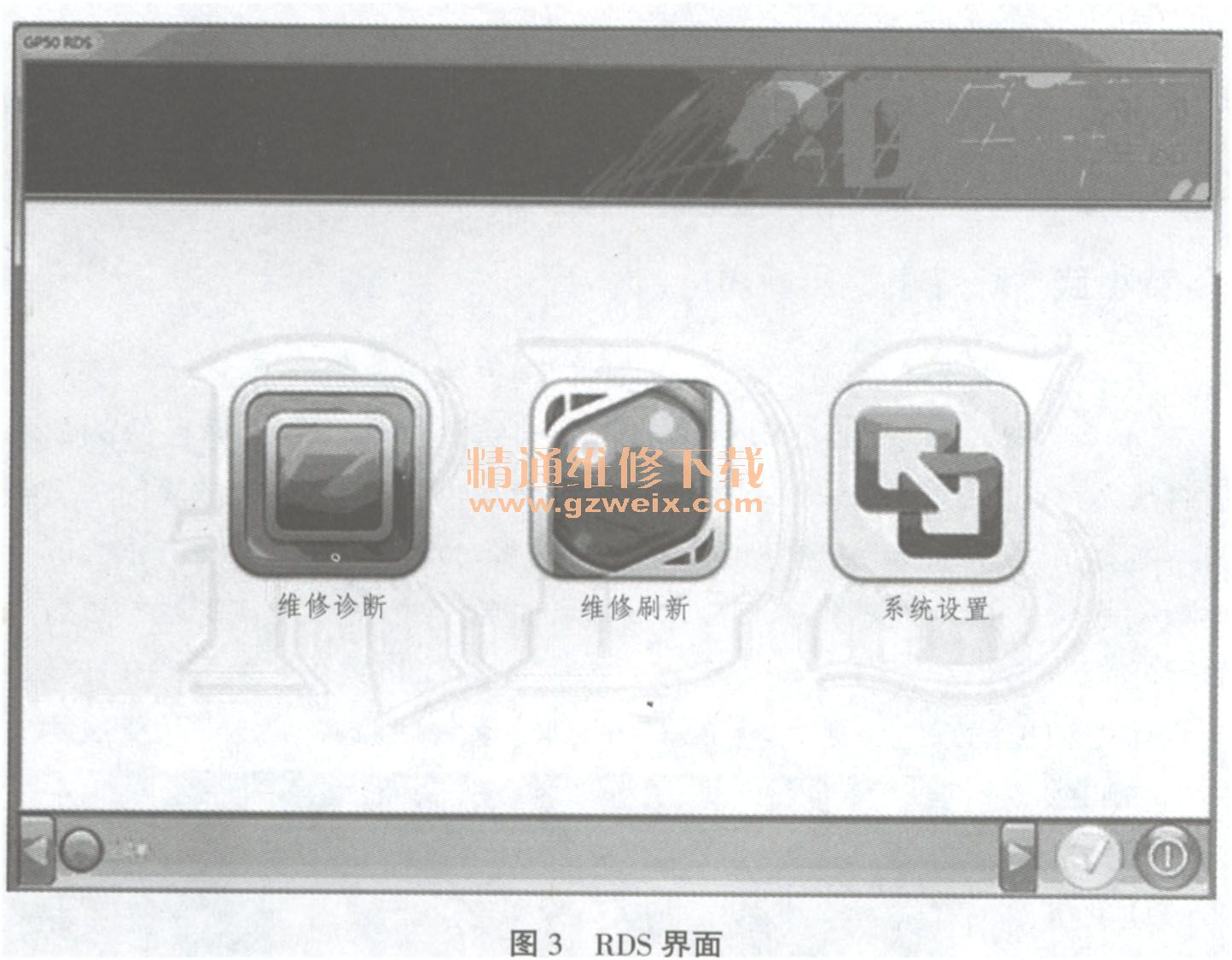

    选择RDS界面的“维修诊断”功能双击或单击确认按键,选择相应车辆,如图3所示。

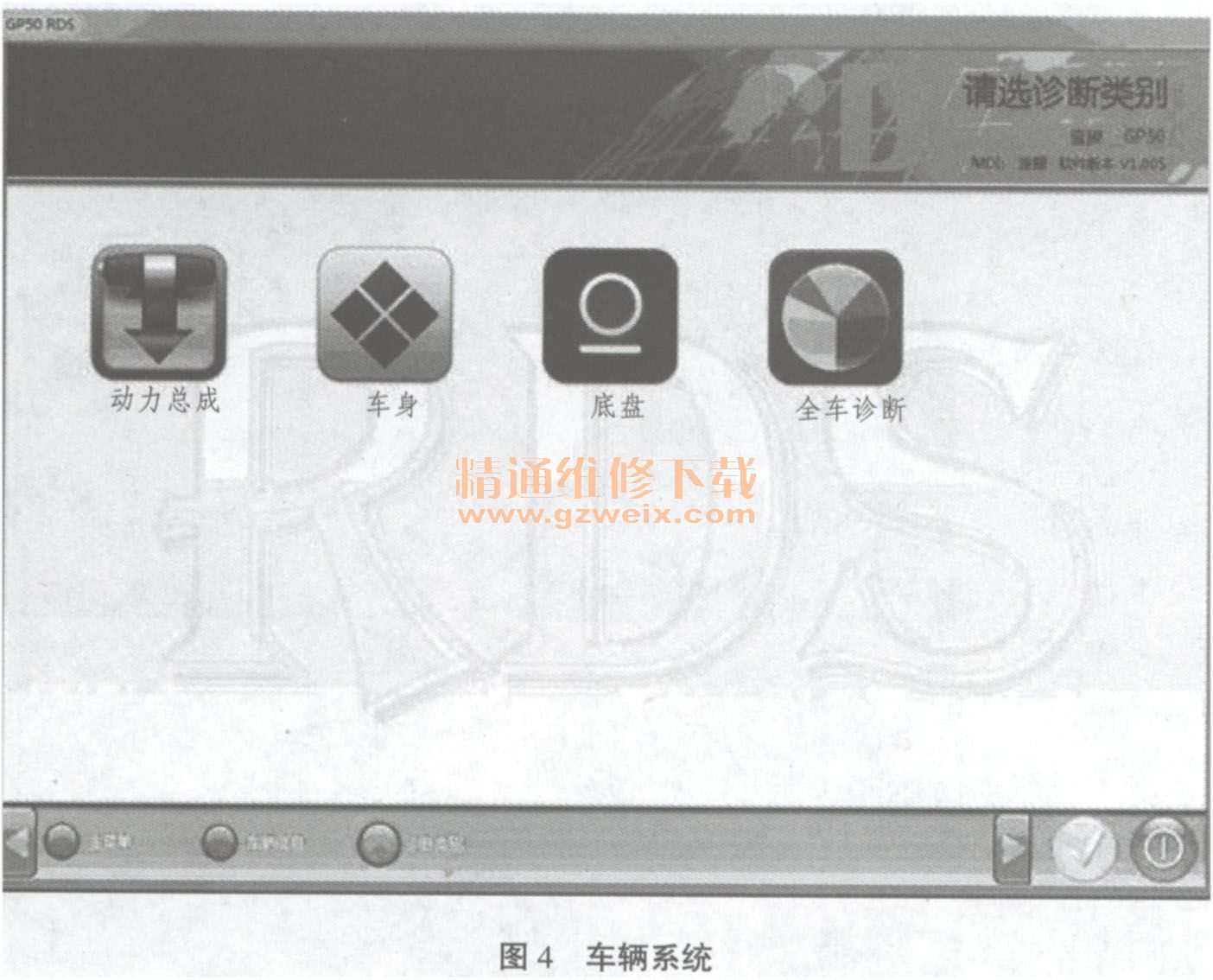

点击相应的系统诊断功能可以对车辆的动力、车身、底盘等模块进行诊断,可以选择对单一的模块进行诊断,也可以对全车所有的模块进行一次扫描诊断,如图4所示。

    扫描完成后系统会显示模块的通讯状态、故障码个数等信息。

      诊断信息可以导出报表,文件默认以所诊断车辆的VIN码诊断日期命名,该导出文件显示模块的故障状态。此故障信息报表可以做为日后索赔申请更换模块的依据。
    选择模块可以查看模块的故障码信息,可以查看发生故障时的车辆数据,对维修间歇性故障有很大的参考作用,可以对模块实时数据进行录制,也可以将数据记录后把文件发送到厂家售后服务部进行远程技术支持等。
    2.维修刷新功能
    (1)对已使用模块进行数据更新;
    (2)对已使用模块进行重设置;
    (3)对新更换模块进行编程;
    (4)编程遥控器(添加新遥控器、编程遥控器);
      (5)编程防盗(添加新钥匙、编程防盗)。
    维修刷新功能的作用是,可通过远程在线对车辆的模块进行数据更新或编程。
    选择“维修刷新”功能双击或单击“确定”按键。如图3所示。

相关故障:宝骏630电控发动机转速间歇性异常升高

[1] [2]  下一页
