宝马X5（E70）装备了平视显示屏HUD系统，它可以提高安全性，避免交通事故的发生。

    一、宝马X5 （ E70）平视显示屏HUD概述
    HUD是英文Head Up Display的缩写，意为抬头显示，或者叫平视显示屏。同许多战争发展出来的技术一样，HUD最初的应用就是在战斗机上，最早装备HUD的飞机是法国的幻影战斗机。这种由电子组件、显示组件、控制器以及高压电源等组成的综合电子显示设备，能将飞行参数、瞄准攻击、自检测等信息，以图像、字符的形式，通过光学部件投射到座舱正前方组合玻璃或者头盔上的显示装置上。
    车辆在高速行驶时，特别是夜间高速行车时，驾驶人可能会低头观看仪表显示或观看中控台的音响等显示，此时如果前方遇有紧急情况就有可能因来不及采取有效措施而造成事故。为避免这种情况发生，HUD最早出现在轿车上是在20世纪80年代末。HUD的特性被当时日渐重视安全性的汽车制造商看中。1988年，HUD作为一项安全特性出现在通用旗下的奥兹莫比尔车型的选装清单上。目前，平视显示屏HUD已在较多高端车型上得到应用。

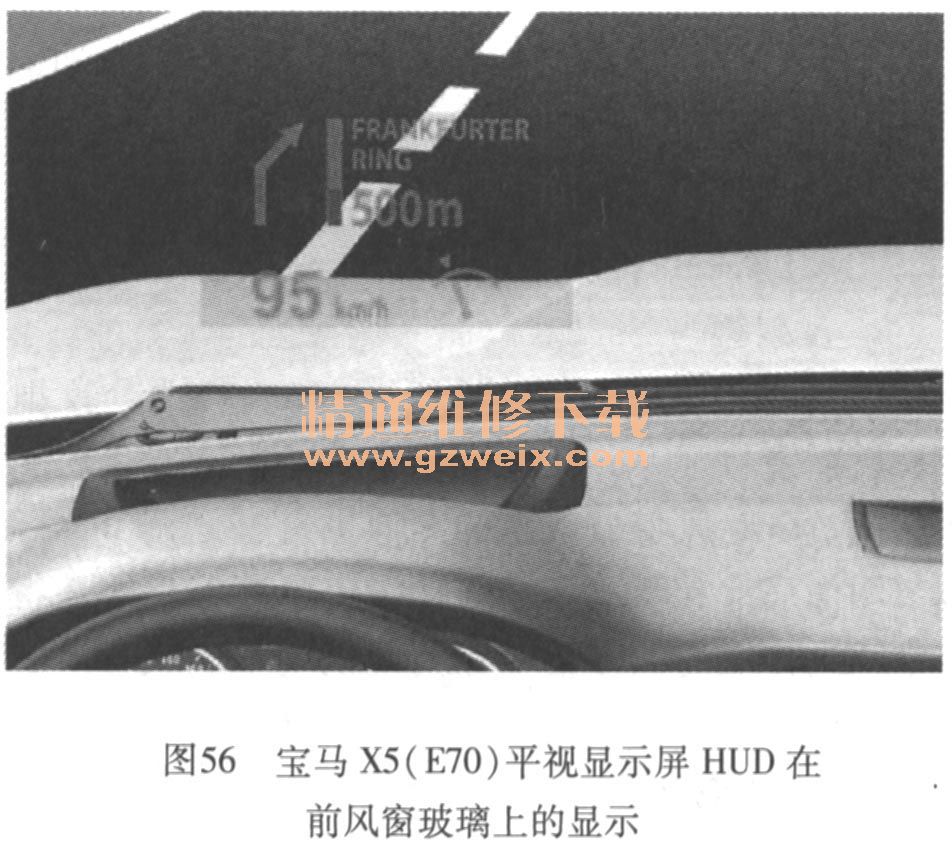

    如图56所示，宝马X5 （ E70）的平视显示屏HUD，能将重要的信息（如车辆速度、导航提醒等信息）投射到风窗玻璃上，通过风窗玻璃再将其反射给驾驶人，将有关信息显示在前风窗玻璃的驾驶人平视范围上，且显示位置、显示亮度可调，避免驾驶人低头看仪表，从而缩短眼球对前方的视觉盲区时间，有助于交通安全性和驾驶舒适性。

    HUD系统成像的关键是在光学和材料学方面，一种透明的高折射率镀膜才是其真正的成像根基。这种膜并非单独存在，它是特殊前风窗玻璃的表层功能部分，这种汽车风窗玻璃的生产主要采用浸渍法和网印法等。由于它含有氧化的Ti和Si，所以它的折射率介于1.8～2.2之间，大于普通前风窗玻璃1.52的折射率，所以表面的反射率就可以增大，再经过多次光干涉就可在远处成像。
    在HUD上使用的透明放大反射膜，最初光透射率在70％左右，膜厚多在530nm左右，这个厚度正是绿色的选择性反射的峰值波长，因此大多数汽车老一代HUD显示多为绿色。它的缺点不仅仅是颜色单调，观测方向不同还会造成干涉色外观的变化。宝马X5的HUD投影载体膜就增加了膜厚，能支持整个可见光区域反射，从而实现HUD的多色彩显示和与角度无关的均匀外观，当然它需要高亮度的光源支持，而且成本较高。
