三、宝马X5 （E70）平视显示屏HUD的诊断
    1．操作元件
    驾驶人可通过以下操作元件控制HUD:
    1）车灯开关中心内的打开／关闭按钮。
    2）车灯开关中心内的调光轮。
    3）控制器。

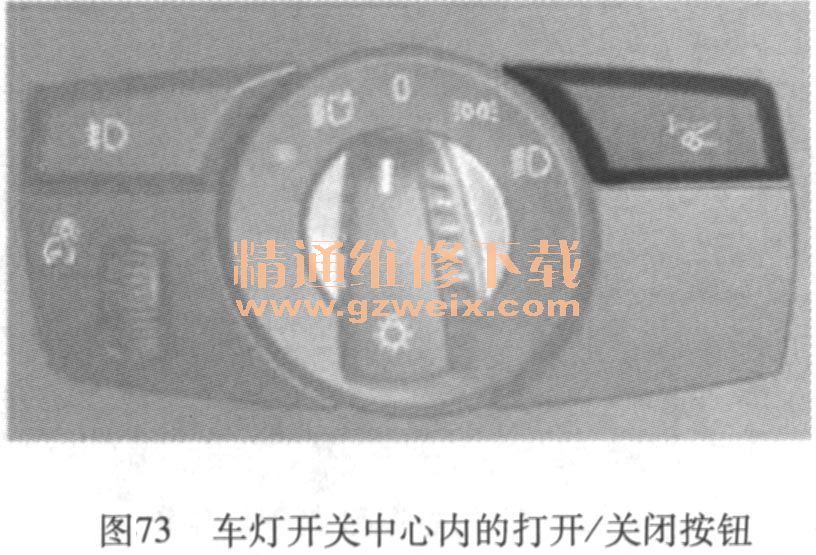

如图73所示，打开／关闭按钮位于车灯开关中心内，该按钮以电阻方式设码，直接连接至HUD。  HUD可根据电阻设码识别出按钮信号或按钮故障。

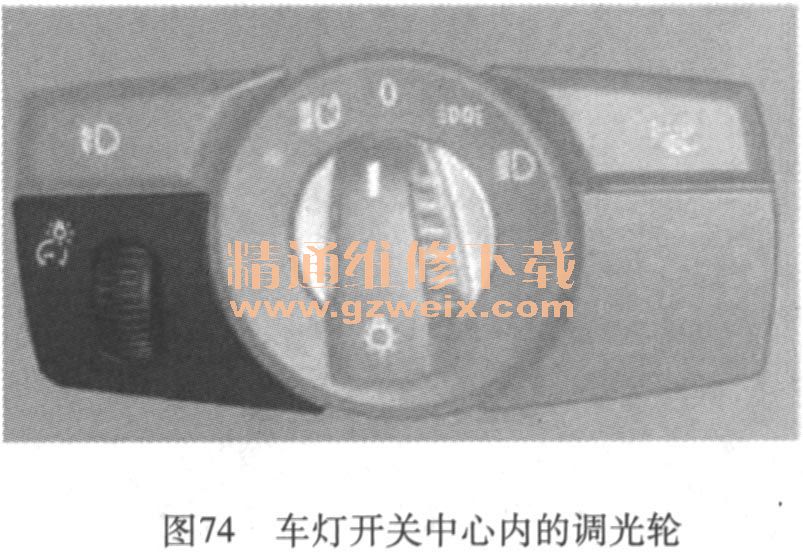

    如图74所示为车灯开关中心内的调光轮，启用行车灯的同时也会针对HUD执行调光器设置，此时由车灯模块发出调光器信号。通过控制器可在中央信息显示屏内调节HUD的亮度和高度。也可以通过控制器在“功能选择”菜单内设置导航等功能。这些设置会间接影响到HUD的显示情况。

 2．调节亮度
    中央信息显示屏是亮度调节的显示仪表，控制器是亮度调节的操作元件，可单独调节HUD的亮度。如图69所示，亮度调节方法如下：
    1）通过按压菜单按钮调出主菜单。
    2）按压控制器，调出“设置”菜单选项。
    3）转动控制器，直至出现“显示／显示屏”菜单栏，随后按压控制器进行确认，上部菜单栏启用。
    4）转动控制器，直至上部菜单栏内出现“平视显示屏亮度”，随即进行确认。
    5）转动控制器设置所需亮度并按压控制器进行确认。

    3．高度调节

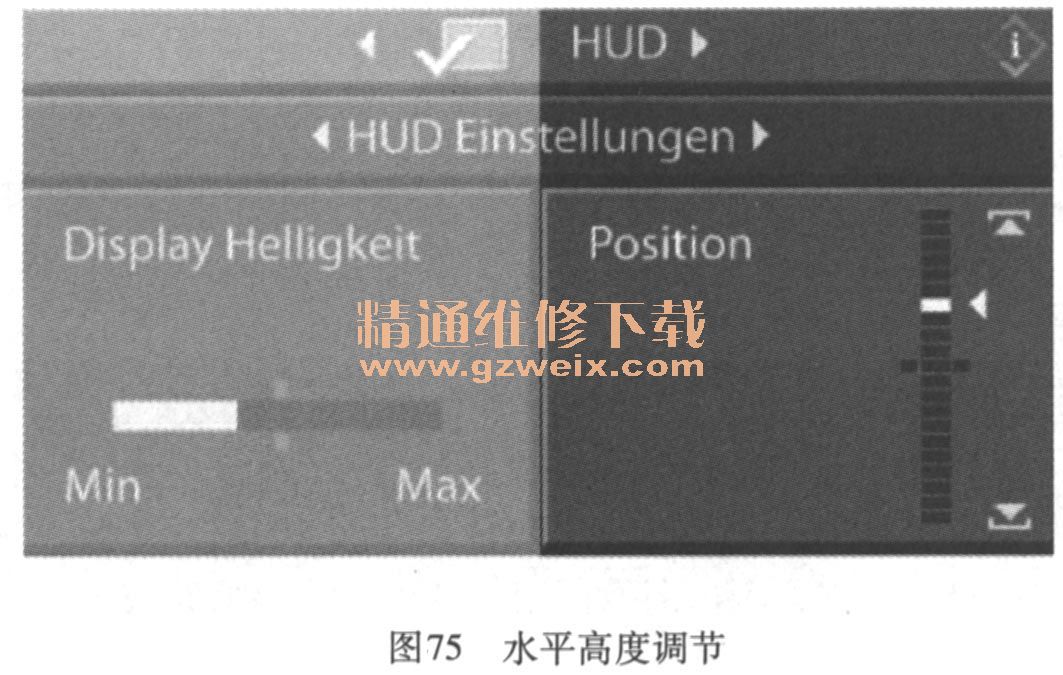

    如图75所示，可根据需要使用iDrive控制器调节图像位置和有效视线范围。有效视线范围最多可上下偏移土30mm，只能在HUD已启用的情况下进行高度调节。如图75所示，高度调节方法如下：

    1）通过按压菜单按钮调出主菜单。
    2）按压控制器，调出“设置”菜单选项。
    3）转动控制器，直至出现“显示／显示屏”菜单栏，随后按压控制器进行确认，上部菜单栏启用。
    4）转动控制器，直至上部菜单栏内出现“位置”，随即进行确认。
    5）转动控制器设置所需高度并按压控制器进行确认。
    高度调节功能是一项个性化配置功能。在EEFROM内针对每把钥匙存储相应的设置内容。如果在总线端30接通期间接收到遥控钥匙状态信息，反射镜就会移动到当前所用钥匙的设置位置处，并一直保持在该位置不变，直至HUD接通。如果通过按压打开／关闭按钮关闭HUD，反射镜就会移动到底部限位位置处，以保护显示屏。

    4．垂直旋转
    HUD出厂时使用规定的基本设置。维修人员可在进行更换前风窗玻璃等工作时通过垂直旋转功能使HUD图像水平转动，可通过宝马专用诊断仪使电动机以0.25“为一档（－30～＋30）对显示屏进行分档调节。

    5．测试功能
    某些测试功能可按照以下方式直接通过HUD调出，无须使用宝马专用诊断仪：按住车灯开关中心内的按钮大约15s，直至显示出第一个测试功能；通过再次按压按钮调出其他测试功能；需要结束这项功能时按住车灯开关中心内的按钮5s以上。
    以下是HUD所有的测试功能：
    1）识别。显示出识别数据，例如宝马零件编号或硬件版本号。可在HUD处于“锁止状态”时调出识别功能和系统测试功能。所有其他功能只能在HUD“开锁”的前提下进行。
    2）系统测试。HUD测试图像出现后随即消失。
    3）高度调节。
    4）旋转。通过按压按钮在菜单选项中选择“向右旋转”或“向左旋转”。
    5）调光器。
    6）设备。
    7）个性化配置功能。
    8）传感器。
    9）动态稳定控制。
    10）故障码（DTC）。
    11）输入／输出（I/O）。
    12）测试位图。
    13）模拟／数字转换（A/D）。
    14）脉宽调制（PWM）。
    15）锁住。通过输入底盘编号的数字之和开锁。
    16）复位。
    17）退出。

    6．系统测试

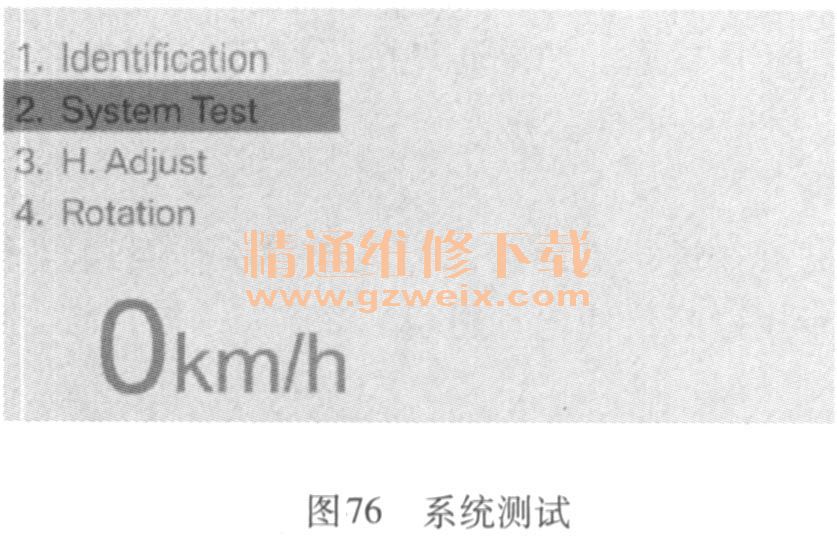

    系统测试功能自动执行，进行系统测试时可检测显示屏的视觉质量。如图76所示，系统测试方法如下：

    1）将背景照明参数提高到脉冲宽度调制PWM的最大限值。
    2）完成测试图像显示过程，测试图像可用于分析视觉缺陷原因。
    3）停用LED。
    7．开锁

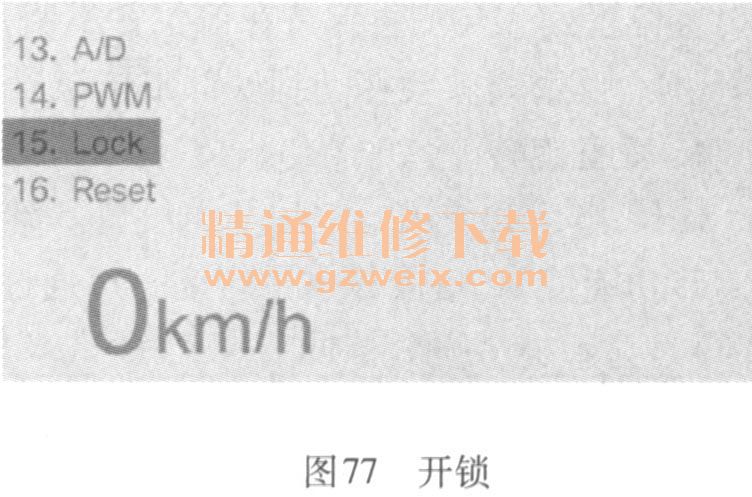

    开始时无法选择菜单选项3～14,，必须按照以下方式通过菜单选项15进行开锁（图77）：

    1）通过车灯开关中心内的打开／关闭按钮选择菜单选项15。
    2）通过打开／关闭按钮输入底盘编号的数字之和。
    3）按压打开／关闭按钮结束开锁程序。
