剖析宝马X5(E70)平视显示屏HUD技术
来源:本站整理  作者:佚名  2013-10-10 06:50:50

    8.更换HUD
    HUD内带有一个用于HUD和LED灯组的运行计时器。更换HUD时必须使运行计时器初始化为0。如果未按规定安装HUD或前风窗玻璃,可能就会投射出有问题的HUD图像。下面列出了一些可能会在安装HUD或风窗玻璃时出现的问题。

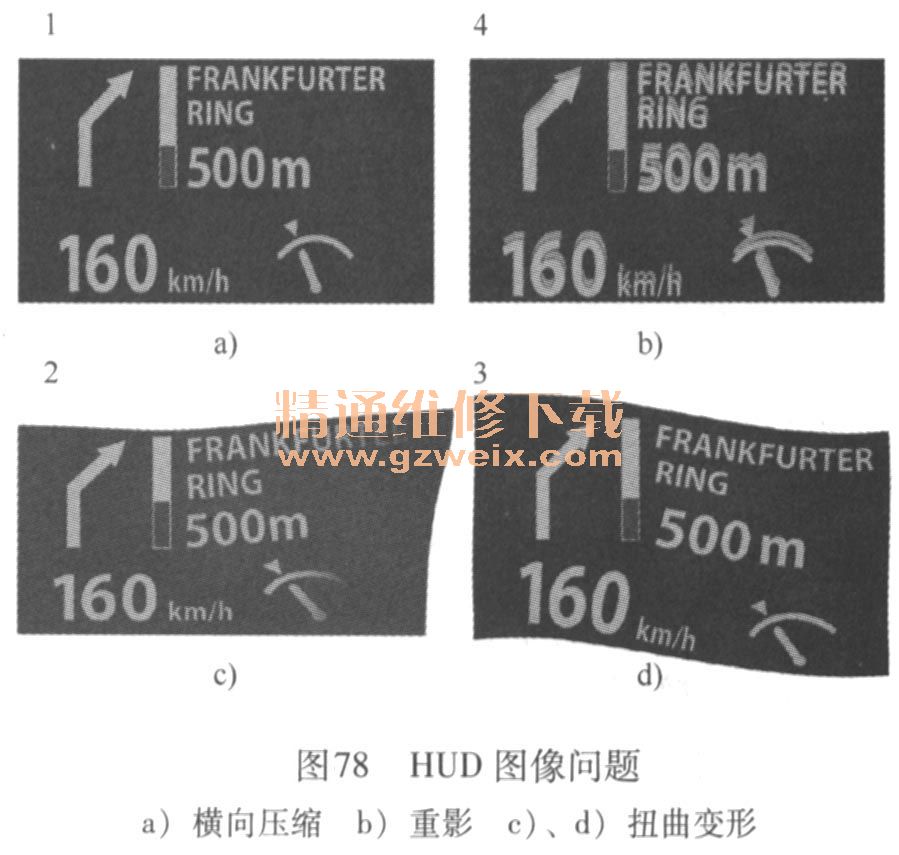

    如图78所示,图a受到横向压缩,图b出现重影,图c和图d扭曲变形。
HUD图像问题

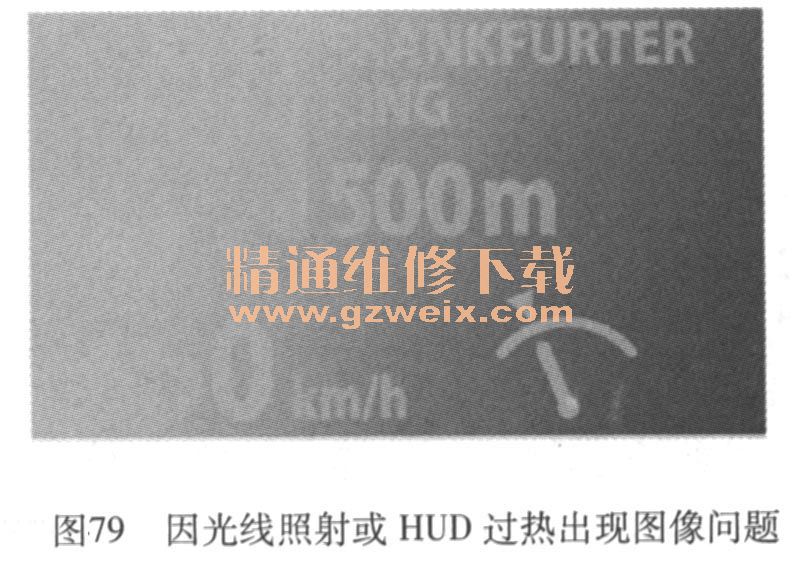

    如图79所示,在不利环境因素影响下,光线照射到风窗玻璃或HUD上会造成图像模糊。HUD过热时也会造成图像模糊。
因光线照射或HUD过热出现图像问题

    如果更换风窗玻璃后图像扭曲变形,可通过宝马专用诊断仪的校正功能改善图像显示情况。

    9.诊断
    可通过宝马专用诊断仪的诊断系统调出最重要的服务功能,这些功能包括:
    1)触发自检功能。
    2)读取故障码存储器记录。
    3)删除故障码存储器记录。
    4)读取状态。
    5)规定状态。

    以下故障码存储在HUD内,可通过宝马专用诊断仪的诊断程序读取:
    1)与所连接总线系统之间存在通信故障。
    2) HUD内部故障。
    3)车灯开关中心内的按钮故障。

    10.休眠模式
    处于休眠模式时可执行以下功能:
    1)总线端30g关闭,HUD完全关闭。
    2)总线端30g接通,K-CAN监听,MOST环形总线闭合。
    3)总线端R软接通,显示屏和LED灯组关闭,开关查询,诊断,系统测试(不显示测试图像),擦写编程,向显示屏输出数据。
    4)总线端15软接通,LED灯组接通。
