剖析奥迪A8L多媒体交互系统MMI
来源:本站整理  作者:佚名  2013-10-11 08:26:42

    7.收音机R(收音机单元)
    如图101所示为收音机R,它位于行李箱内右侧,舒适/便捷系统中央控制器J393后面的后壁上。收音机R中集成有模拟收音机、数字收音机和基本/标准音频放大器。收音机R的作用是:保证电台模拟信号的接收,将天线信号转换成数字音频信号并将这些信号通过MOST总线传送到数字音响系统上。
收音机R

    如图102所示,AM/FM调谐器1是一个模拟调谐器,AM调幅收音信号只能由这个调谐器接收。在接收FM调频信号时,AM/FM调谐器1和FM调谐器2持续地同时接收所选电台的信号,接收到的信号随后被汇集成一个总信号。FM调谐器3原则上被用作单独的调谐器,用于持续地搜索电台和接收TMC(免费交通广播服务)数据,它不用于接收当前所设电台的音频信号。通过持续的电台搜索,FM收音机菜单的主屏幕上会一直显示当前可接收的所有FM电台。因此,电台清单会不断更新,无法接收的电台将从列表中删除。要想建立个人电台清单,可以使用单独的电台存储器。在个人电台清单中,可以按照自己选择的顺序显示多达50个电台,涵盖全部接收范围。
收音机调谐器原理图

    数字调谐器为选配装备,集成在收音机R中,可选择支持两种数字收音机系统:DAB和SDARS。DAB几平在份界各她都有提供.而SDARS调谐器只适用于北美市场。

    数字音频广播DAB是一种用于广播节目地面接收的数字传输标准。地面的含意是发送天线位于地面。数字音频信号在发射前进行数字化处理并压缩成MPEG-1 Layer2格式。MPEG-1 Layer2是一种非常类似于众所周知的MPEG-1 Layer3的压缩方法,MPEG-1 Layer3缩写为MP3,是电脑上使用的音频文件压缩格式。在压缩率约为6的情况下,MPEG-1 Lay-er2格式能达到CD音质,即它的数据量相当于音频CD上数据量的六分之一。与CD音质相比,MP3要达到的压缩率约为10。两种压缩方法都会丧失一些声音质量,这些数据将无法复原为未经压缩的原始音频数据。对比听觉效果,CD音频和高比特率的MPEG压缩数据并无明显区别,因为在音量差别很大的类似声音中,人们只会选择更大一些的声音。MPEG便是利用这种心理声学效果,去除掉了那些不易被觉察到的数字信息。

    数字音频广播电台使用32 - 256kB/s的比特率,不同比特率的不同电台可以归人一个信号群。仅播送语言信息的电台需要低比特率,播送高音质音乐的电台需要高比特率。因此,各个电台的音质特性也不同。

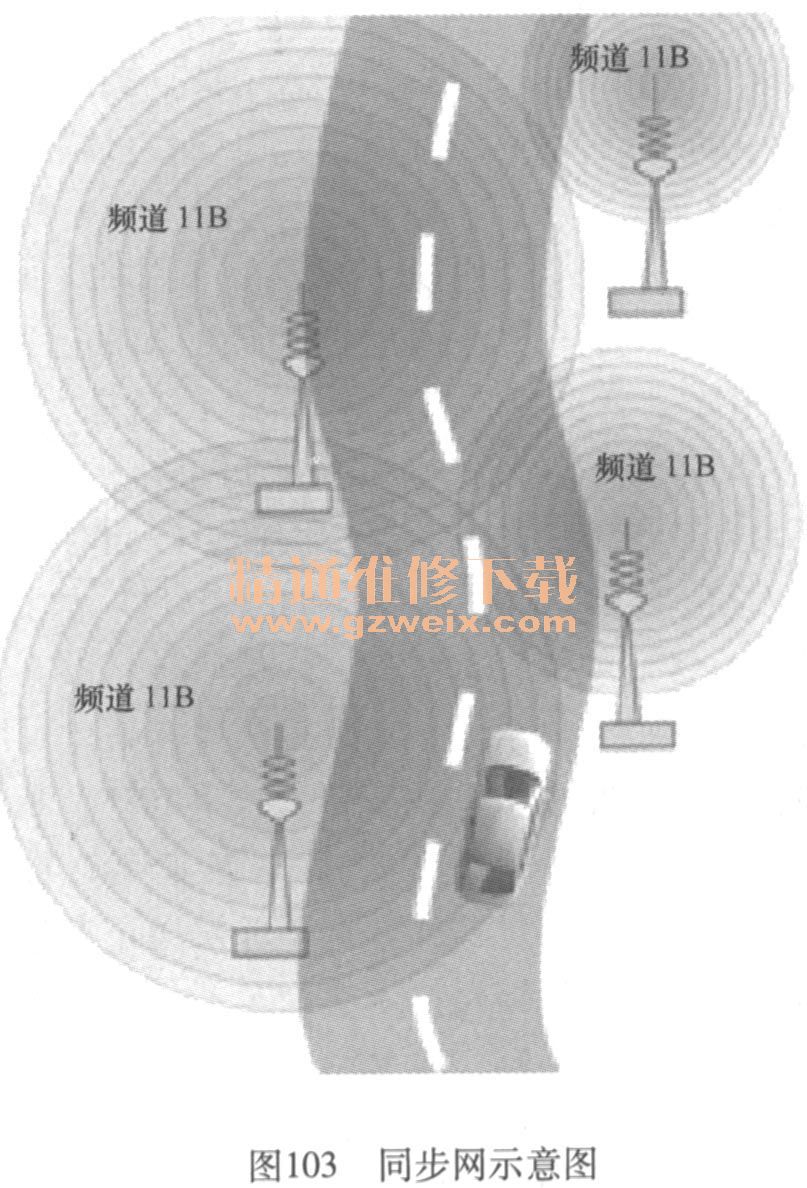

    通过天线传输数字信息时,音频数据流和数据服务信息汇聚成一个所谓的信号群。一个信号群是通过一个频道传输的一组电台。在一个信号群中可以同时传输多个电台的数据,直到数据总量达到信号群的最大比特率1. 7 Mbit/s。信号群通过编码正交频分复用技术COFDM进行解调。与模拟广播方式相比,这种方法具有更出色的抗干扰能力。编码正交频分复用技术COFDM的另一项优势在于可以建立同步网。同步网又称单频网,就是利用位于不同地点的多个发射台,以相同的频道发送信息,如图103所示。每个信号群在整个发射区内的接收频带中只使用一个频道。因此,同步网的信息容量可以超出模拟方式数倍。此外,DAB收音机还能够将来自多个发射台的信号混合在一起,以提高接收质量。由于建筑物和自然障碍物的反射,无线电信号往往会沿着多种路径传输至接收器。在模拟系统中,如超短波系统,通常会导致接收干扰,但对于DAB而言,则可以通过混合信号达到提高接收质量的目的。
同步网示意图

    DAB调谐器采用双调谐器设计。这种设计使DAB调谐器能够独立地更新可接收电台的清单,不需要进行手动更新。DAB调谐器中的两个调谐器是平等的,可以互换各自的角色:如果调谐器1用于接收所选的节目,那调谐器2就被用于搜索调谐器。当DAB双调谐器自动转换到另一个频道时,调谐器2就会变成接收调谐器,调谐器1变成搜索调谐器。这样就可以在行驶期间继续收听所选的节目。

    如果在行驶期间无法继续通过DAB接收所选的节目,而只能通过FM接收;收音机会自动转换到FM波段上的同一节目。可以通过“Radio”(收音机)。“ Setup”(设置)启用或关闭这种“电台跟踪”功能。通过菜单“Senderver folgung”(电台跟踪),不仅可以启用和关闭从DAB向FM的自动转换,而且还可以控制从DAB向DAB的自动转换。

DAB调谐器支持收音机文本(动态标签)和画面显示(幻灯片)这两种数据信息。这样一来,如果电台发送这些内容,收音机就可以将其显示出来,例如播音室画面、表演者的最新照片或音乐专辑的封面。

    8. TV调谐器(R78)
    电视设备是MMI的组成部分。如图104所示为TV调谐器(R78),它位于行李箱内左侧后围板上,通过MOST总线与信息娱乐系统的其他组件连接,通过多媒体系统操纵单元(E380)进行操作。TV调谐器(R78)是一种混合调谐器,用于接收电视发射器的模拟和数字信号。
 TV调谐器(R78)

    DVB-T是Digital Video Broadcasting-Terrestrical(数字电视地面广播)的缩写,所谓地面,就是指地面信号传输,是数字电视的一种变型。除此以外,还有数字卫星电视DVB-S和数字有线电视DVB-C两种方式。DVB-T将图像信号和声音信号按照MPEG一标准进行压缩,并且以数据包的形式传输。MPEG一也用于DVD的数据压缩,但这并不表示DVB-T按照DVD质量进行传送。MPEG-2比曾经用于DAB上的MPEG-1技术更新。MPEG一专门用于视频压缩,即适合于处理数据量很大的信息。与DAB相同,DVB-T也使用编码正交频分复用COFDM作为调制程序。选择COMM的原因与DAB中类似,因为抗干扰性强、可使用同步网传送节目以及适用于移动接收器,如汽车之间的数据传输。COMM具有出色的抗干扰和抗反射能力,因此信号传输非常可靠。DVB-T的每个频道可用5~32Mbit/s的比特率进行传输,足以传输4套电视节目的信息量。图像质量与模拟电视图像所能够达到的质量相同。为了保持图像清晰,快速变换的图像比缓慢变化的图像需要更高的比特率。为提高图像质量,电视台可改变节目组各个节目的比特率,以便将动作或体育画面清晰显示出来。
    虽然DVB-T是用来传送电视节目的,但广播节目的信号也可以通过DVB-T传送。TV调谐器(R78)传送时使用模拟广播已知的甚高频(VHF,174~230MHz)和超高频(UHF,470~862MHz)。因此,汽车内使用的天线就是模拟电视调谐器天线。

    TV调谐器(R78)是一种既可进行模拟接收,又能完成数字接收的电视接收器。调谐器安装有三个单独的接收器,因此可以同时进行搜索和分集。搜索调谐器和接收调谐器在模拟接收和数字接收中的划分不同。节目的显示顺序是:首先在电视台列表中显示数字电视节目,接着显示模拟电视节目,然后显示没有电视台名称信息的电视节目,最后显示数字收音机节目。每个显示组按首字母顺序排列。可以用诊断测试仪关闭数字收音机节目接收。电视混合调谐器在模拟电视节目和数字电视节目中都有电视文本功能。电视文本可以在MMI菜单中手动选择并用旋/压式控制钮操作。电子节目向导EPG是数字电视节目的一种数据服务。电视机构通过这种数据服务发送正在播放节目的信息。EPG伺样可以在MMI菜单中手动选择。电视调谐器显示当前及即将播出节目的信息。如果通过MMI按钮选择一个播出的节目,电视调谐器将会显示一条有关此节目的简要介绍。EPG无法用于模拟电视节目。
    在TV设置中,除亮度、对比度、色度、图像格式参数以外,还可以设置TV制式。运行时,在MMI中设置的TV制式一直处于激活状态。如果MMI复位为出厂设置,则TV制式将切换为通过编码确定的TV制式。

    像许多家用立体声电视机一样,TV调谐器(R78)也有双语选择功能。对于双语发送的电视节目,每个声道播放一种语言,此时只能以单声道播放节目。在MMI中可以设置声道A或者B,是否以双声道的方式传送节目由电视节目提供商决定。节目跟踪功能可以在数字电视台和相同的模拟电视台之间自动切换。因此,当在车辆驶离数字电视台信号覆盖区时,乘客仍然可以通过相应的模拟电视信号继续收看节目。此功能的前提是两个电视台使用相同的节目名称,如果一个电视台在不同地点发送相同节目时使用了不同的电视台名称,节目跟踪功能将无法确保顺利执行。如果在数字和模拟信号覆盖区域之间的边缘地带行车,则可以关闭节目跟踪功能,以避免调谐器频繁进行不必要的信号切换。此后,调谐器将会固定在数字节目或者模拟节目上。

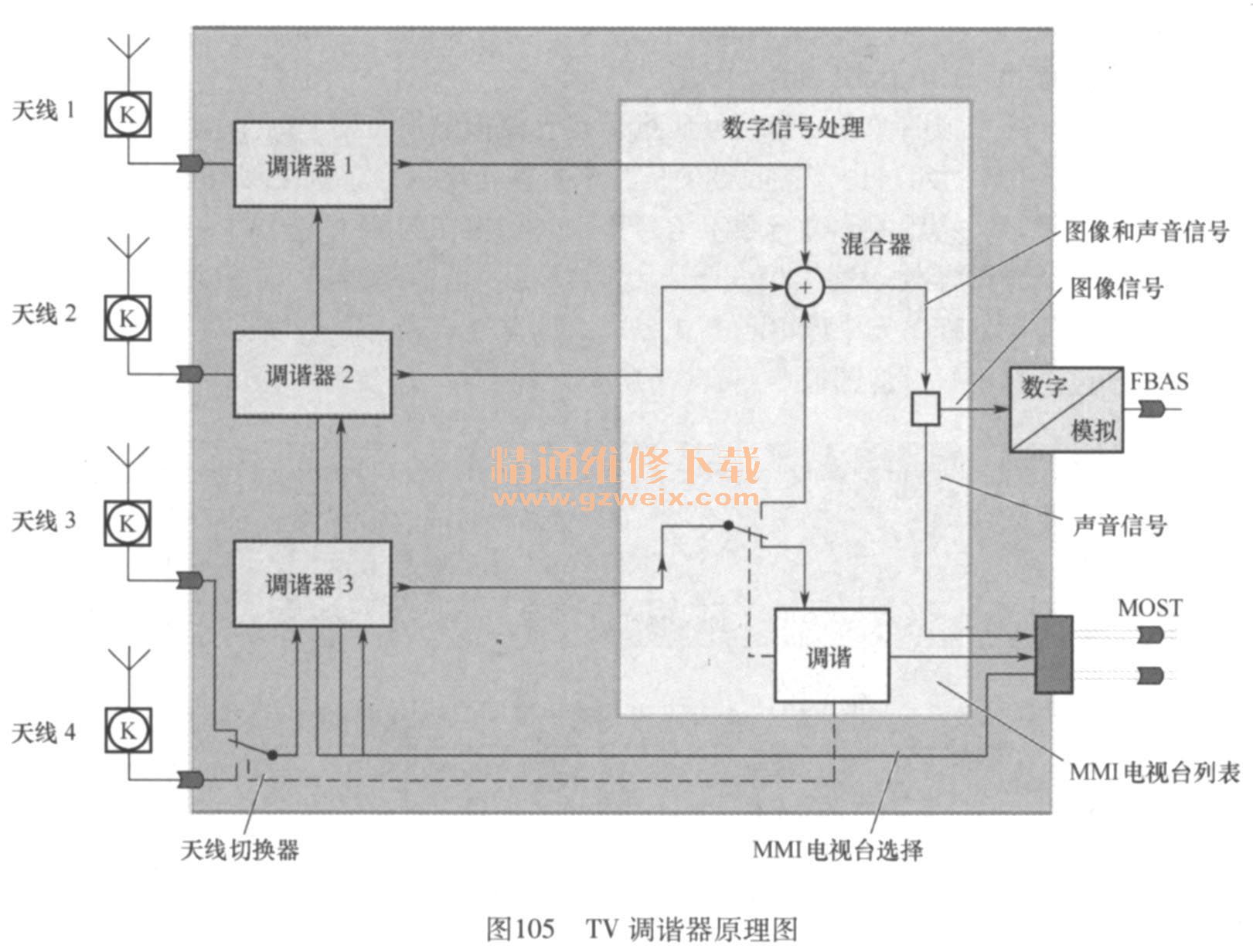

    如图105所示,TV调谐器(R78)内部有三个独立的接收器。调谐器1利用天线1接收信号,调谐器2利用天线2接收信号,两套数字图像信息在混合器内叠加。调谐器3接收天线3或天线4的信号,在搜索模式下使用调谐器3和天线3、4更新电视台列表。在接收模式下,用调谐器3将已设置的电视台图像和声音信息在混合器内与调谐器1和2的信号叠加。然后,所有调谐器合成信号中的声音信息被传输至MOST总线,同时图像信息则转换为一个模拟FBAS信号。模拟图像信号像在以前的电视调节器上一样,通过一根同轴线发送至前部信息显示和操纵单元的控制单元J523。
 TV调谐器原理图

    如果仅使用一个调谐器接收图像和声音信号,接收质量可能会相对降低。因为车内所有的天线都是定向的。只有当天线方向理想时,才能够获得很好的接收效果。如果是在房间内,只需将天线转动到朝向发射台的方向就可获得良好效果,但在车内无法进行这样的调整。
    当汽车在环形道路上行驶时,由于各天线的不同方向,其接收质量会受到不同的影响。因此,行驶时不同的天线对已设置电视台的接收强度也是不同的。对数字模式来说,这意味着在接收不良时数字信号可能会丢失。实际情况中,每个天线和调谐器信号丢失的时间是不同的。因此,数字式电视调谐器可以将2或3个调谐器的信号叠加,从而改善接收效果,如图106所示。尤其在信号接收条件较差时,信号叠加的效果远远优于只有一个调谐器时的情况。即使接收质量变差,图像和声音信号仍然可以保持良好状态。
调谐器信号的叠加

    调谐器3接收天线3或天线4的信号,此信号被临时用于进行调谐目的。在这段时间内只有调谐器1和2用于图像处理。自动调谐功能可以自动更新电视台列表。调谐器利用一个天线在所有频道中搜索可接收的电视台。如图107所示,此后调谐器自动切换至其他天线,重新在所有频道中搜索可接收的电视台,随后再次重复搜索过程。无需持续进行搜索,因为电视台列表在一段较长的时间后才需要更新。在无需调谐时,调谐器3也被用于接收图像和声音。通过在TV调谐器(R78)中编码可以关闭天线3和天线4之间的切换功能。在利用编码停用切换功能后,开关将持续保持在天线3上。
天线3和天线4之间的切换

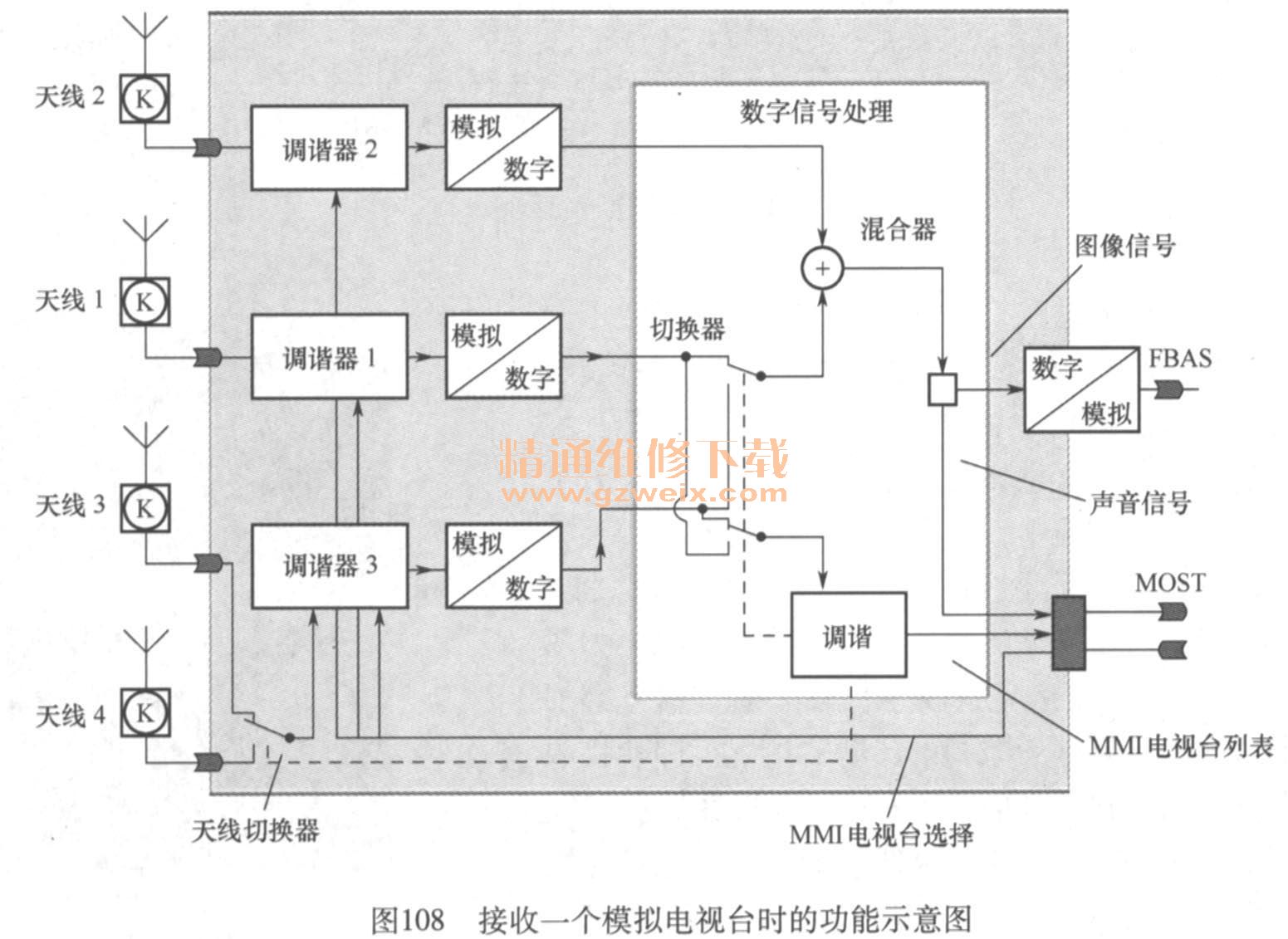

    为了确保最佳的模拟图像和声音信号质量,接收模拟电视台信号时采用了与数字接收不同的方法,如图108所示。由于接收到的信息来自模拟电视台,因此必须利用模数转换器转换调谐器中的信号,然后才能进行数字信号处理。如果在MMI中选择了一个模拟电视台,则每次将只有一个调谐器处于搜索模式下。此调谐器可能是调谐器1,也可能是调谐器30切换过程在数字信号处理单元中以电子方式完成。调谐器2和另一个没有处于搜索模式下的调谐器被用于已选电视频道的图像和声音接收。
接收一个模拟电视台时的功能示意图

    9.天线
    天线装置由后风窗玻璃天线和车顶天线R216组成。如图109所示,后风窗玻璃天线由如下部分组成:
后风窗玻璃天线

    1)收音机天线(FM1/AM)/中央门锁和防盗报警装置天线(FZV),至天线放大器R24 ,安装在右侧D柱上部。
    2)天线(FM2)/电视天线(TV2),至天线放大器2(R111),安装在右侧D柱下部。
3)数字收音机天线(DAB)/电视天线(TV1),至天线放大器3(R112),安装在左侧D柱上部。

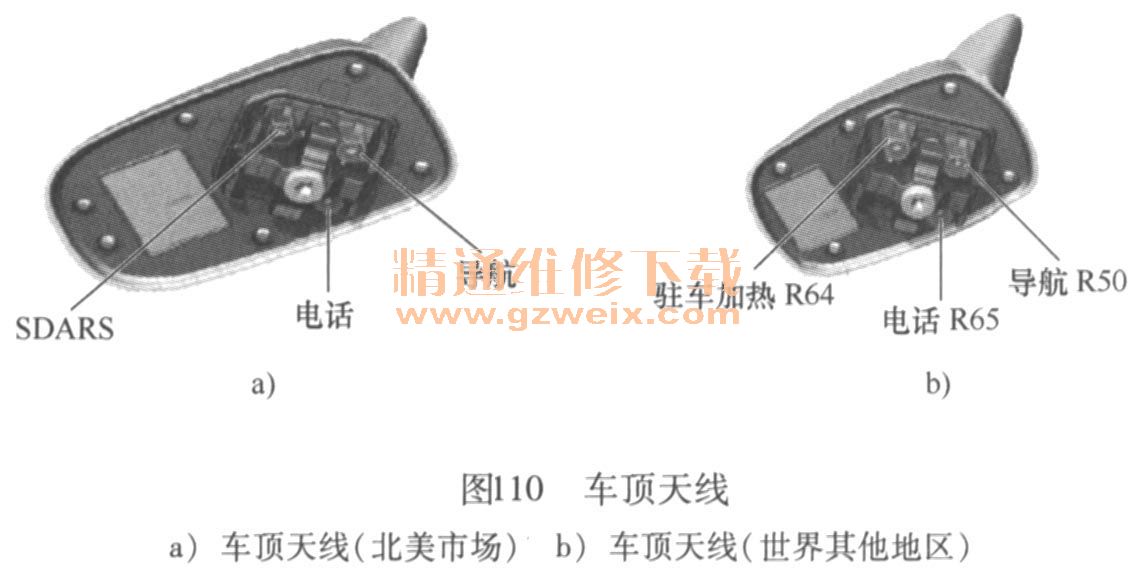

    4)电视天线(TV3),至天线放大器4(R113),安装在左侧D柱下部。带DAB接口的天线放大器3 (Rl 12)仅用于欧洲。如图110所示,在车顶天线R216中已安装:导航系统天线R50、电话天线R65、辅助加热天线R182(仅限欧洲车型)、卫星天线R170(仅限美国车型)。
车顶天线
