三、奥迪A8L多媒体交互系统MMI的检修
1.拆卸和安装信息电子控制单元1(J794)

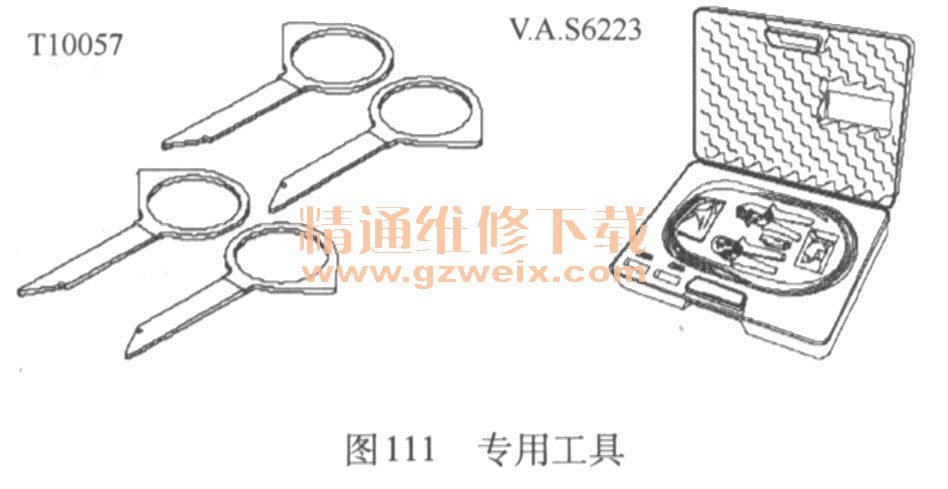

信息电子控制单元1(J794)位于仪表板内。如图111所示,需要用到的专用工具、检测仪器以及辅助工具有:收音机松脱工具T10057、光缆修理装置V. A. 56223、导线束插头护罩V. A. S6223/9。
如果要更换信息电子控制单元1(J794),则在引导性故障查询中选择信息电子控制单元1(J794)的更新功能。为此需使用车辆诊断、测量和信息系统V. A. 55051。
1)关闭所有用电器,拔出点火钥匙。
2)拆卸:
①取出留在信息电子控制单元1(J794)中的DVD和SD卡;拆卸信息电子控制单元1(J794)的饰板。
②将收音机松脱工具T10057的两个夹子插入信息电子控制单元1( J794)上的解锁槽中,直至卡止,工具的把手环头朝外(图112)。
③将信息电子控制单元1(J794)从安装框中拔出(注意仪表板内通往显示屏的线路敷设。安装时如果线路敷设不正确,那么显示屏将无法弹出)。
④将收音机松脱工具T10057拔出,为此要压下信息电子控制单元1(J794)上的锁止凸耳。
⑤断开信息电子控制单元1( J794)上的所有插头连接。
⑥将导线束插头护罩V. A. 56223/9插到MOST总线的插头上。
3)安装:
①连上所有的插头连接。
②将信息电子控制单元1(J794)推入安装框,直至卡止(注意仪表板内通往显示屏的线路敷设。安装时如果线路敷设不正确,那么显示屏将无法弹出)。
2.拆卸和安装显示屏
MMI显示屏(J685)位于仪表板中部。
1)关闭所有用电器,拔出点火钥匙。
2)拆卸:MMI显示屏(J685)只能在弹出状态下拆卸。
①拆卸仪表板上的MMI挡板。
②拆卸仪表板上的前排乘员侧挡板。
③拆卸前排乘员侧挡板的同时也拆下显示屏固定架的紧固螺栓(注意仪表板内通往显示屏的线路敷设。安装时如果线路敷设不正确,那么显示屏将无法弹出)。
④弹出MMI显示屏(J685)。

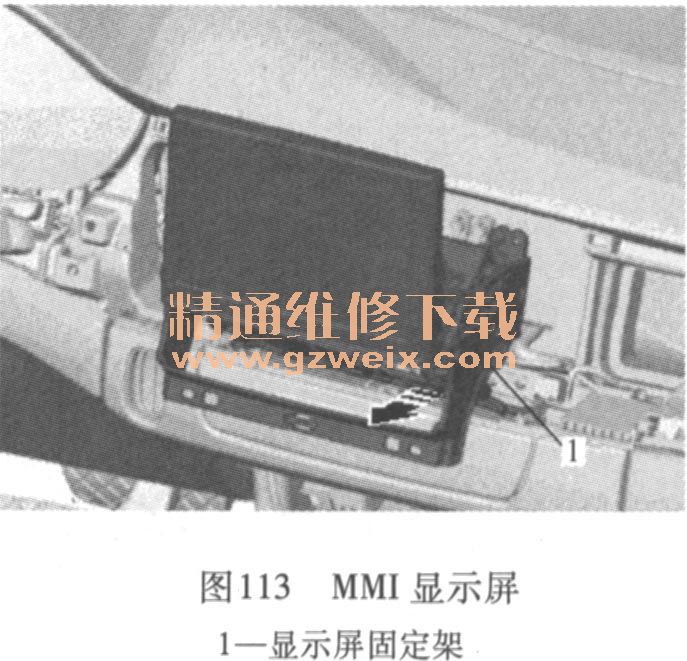

⑤如图113所示,将显示屏固定架1小心地从仪表板中拉出(箭头所示),直至可以触摸到MMI显示屏(J685)上的插头连接,把它分开。
⑥脱开连接到显示屏固定架的插头连接。
⑦将显示屏固定架从仪表板中完全拉出。
⑧拆卸MMI显示屏(J685)。如图114所示,MMI显示屏(J685)是用两个紧固螺栓1, 2拧紧在显示屏固定架上的。
⑨拧出螺栓2,将MMI显示屏(J685)从显示屏固定架1上取下。
3)安装:
①安装大体上以倒序进行。
②注意:从MMI显示屏(J685)到导线束和信息电子控制单元1 (J794)的线路应准确敷设,否则MMI显示屏( J685)无法弹出。
3.拆卸和安装多媒体系统操纵单元(E380)
多媒体系统操纵单元(E380)位于前部中控台内。
1)关闭所有用电器,拔出点火钥匙。
2)拆卸:
①如图115所示,多媒体系统操纵单元(E380)是通过四个弹簧卡槽3固定在中控台1中的。为了能够弹起,有一个可移动叉箍4在中控台1内。叉箍可以从饮料罐托架处触摸到。通过敲击叉箍将多媒体系统操纵单元(E380)从中控台中压出(注意其表面非常容易刮花,要小心地遮贴住所有表面和零件)。
②打开饮料罐托架,将一把窄一字槽螺钉旋具(箭头所示)置于叉箍2上。
③用手用力敲击一字槽螺钉旋具手柄。通过该冲击将叉箍2顶向多媒体系统操纵单元(E380),将它向上从中控台中推出(图116)。
④脱开多媒体系统操纵单元(E380)背面的插头连接1。
3)安装:安装大体上以倒序进行。
4.拆卸和安装收音机R

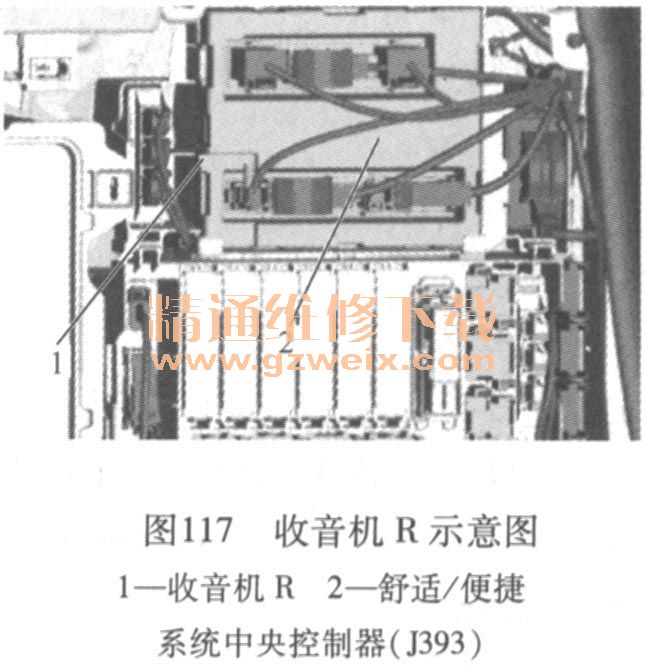

如图117所示,收音机R位于行李箱内右侧。需要用到的专用工具、检测仪器以及辅助工具有:导线束插头护罩V. A. S6223/9。
(1)关闭所有用电器,拔出点火钥匙如果要更换收音机R,则在引导性故障查询中选择收音机R的更新功能。为此需使用车辆诊断、测量和信息系统V. A. S5051。
(2)拆卸
1)拆卸后围饰板。
2)拆卸支架与舒适/便捷系统中央控制器(J393)、舒适/便捷系统中央控制器2 ( J773)以及前照灯照明距离调节控制器(J431)等上部电器模块。
3)断开控制器上的插头连接。

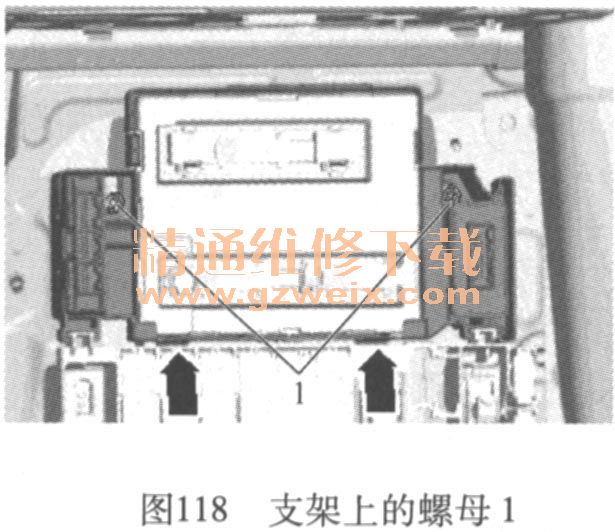

4)如图118所示,拧出支架上的螺母1。
5)向上按压卡槽(箭头所示),向后拉出支架和控制器。
6)如图119所示,拆下收音机R上的插头连接2和4。
7)将导线束插头护罩V. A. 56223/9插到MOST总线的插头上。
8)收音机R从下面用两只接片(箭头所示)固定在后壁内。
9)将收音机R从螺栓3和5上拔下。
10)将收音机R从后壁上向后翻,并向上拉出。
(3)安装安装大体上以倒序进行。同时注意接片(箭头所示)应导入后壁的开缝内。
5.拆卸和安装Bang&Olufsen数字音响包控制单元(J525)
数字音响包控制单元(J525)位于行李箱内左侧后围板上(图120)。需要用到的专用工具、检测仪器以及辅助工具有:导线束插头护罩V. A. 56223/9。如果要更换数字音响包控制单元(J525),则在引导性故障查询中选择数字音响包控制单元(J525)的更新功能。为此需使用车辆诊断、测量和信息系统V. A. 55051。
1)关闭所有用电器,拔出点火钥匙。
2)拆卸:
①拆卸后围饰板。
②如图121所示,脱开数字音响包控制单元(J525)上的插头连接3、4、5。
③将导线束插头护罩V. A. 56223/9插到MOST总线的插头上。
④旋出数字音响包控制单元(J525)上的螺栓2,并将数字音响包控制单元(J525)从支架上拆下。
3)安装:安装大体上以倒序进行。
6.拆卸和安装Bang&Olufsen数字音响包控制单元2(J787)
如图120所示,数字音响包控制单元2 ( J787)位于行李箱内左侧数字音响包控制单元(J525)后面的后壁上。如果要更换数字音响包控制单乖2(J787),则在引导性故障查询中选择数字音响包控制单元2(J787)的更新功能。为此需使用车辆诊断、测量和信息系统V. A. S5051。
1)关闭所有用电器,拔出点火钥匙。
2)拆卸:
①拆卸后围饰板。
②首先必须拆卸数字音响包控制单元(J525),然后拆卸数字音响包控制单元2(J787)和支架。
③如图121所示,脱开数字音响包控制单元(J525)上的插头连接3、4、5。
④将导线束插头护罩V. A. 56223/9插到MOST总线的插头上。
⑤旋出数字音响包控制单元(J525)上的螺栓2,并将数字音响包控制单元(J525)从支架上拆下。

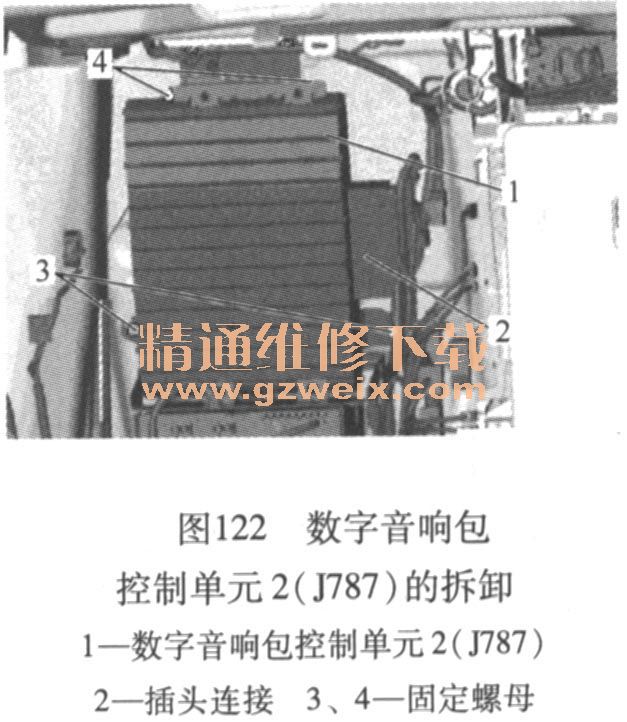

⑥如图122所示,现在拆卸支架和数字音响包控制单元2(J787)。
⑦脱开数字音响包控制单元2 ( J787)上的插头连接2。
⑧若安装有电视调谐器R78,则拆卸电视调谐器R78上的插头连接。
⑨将导线束插头护罩V. A. S6223/9插到MOST总线(电视调谐器R78)的插头连接上。
⑩拧出螺母3和4,将支架1和电视调谐器R78及数字音响包控制单元2(J787)从行李箱中取出。
11拆下数字音响包控制单元2(J787)上的支架。
12一个固定螺母被电视调谐器R78挡住,拆卸电视调谐器R78。
13如图123所示,拧下上方支架2的螺母1并将上方支架2从数字音响包控制单元2(J787)上取下。
14如图124所示,拧下下方支架2的螺母1并将下方支架2从数字音响包控制单元2(J787)上取下。
3)安装:安装大体上以倒序进行。
