8．拆卸和安装DVD换碟机（R161）
    DVD换碟机（R161）位于杂物箱内。如图3-128所示，需要用到的专用工具、检测仪器以及辅助工具有：收音机松脱工具T10057、光缆修理装置V. A. 56223、导线束插头护罩V. A. S6223/9。
    如果要更换DVD换碟机（R161），则在引导性故障查询中选择DVD换碟机（R161）的更新功能。为此需使用车辆诊断、测量和信息系统V. A. 55051。

    1）关闭所有用电器，拔出点火钥匙。
    拆卸：
    ①打开杂物箱。
    ②取出留在DVD换碟机（R161）内的DVD。

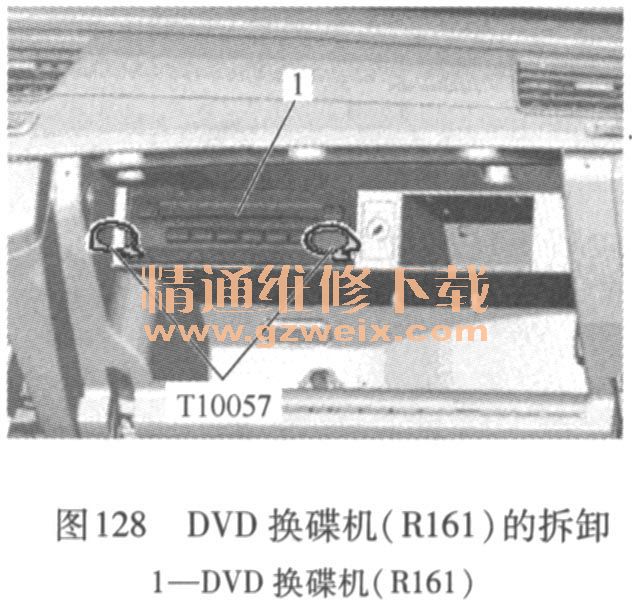

    ③如图128所示，将收音机松脱工具T10057的两个夹子插入DVD换碟机（R161）的松脱槽口中直至其卡止，工具的把手环头朝外。

    ④从安装框中拉出DVD换碟机（R161）。
    ⑤脱开DVD换碟机（R161）上的所有插头连接。
    ⑥将导线束插头护罩V. A. 56223/9插到MOST总线的插头上。
    ⑦拉出收音机松脱工具T10057，为此按压DVD换碟机（R161）上的锁止接片。

    3）安装：
    ①连上所有的插头连接。
    ②推动DVD换碟机（R161），直至其在安装架中卡止。

    9．拆卸和安装信息电子控制单元2（J829）
    信息电子控制单元2（J829）位于后座椅之间的后围板内。
    需要用到的专用工具、检测仪器以及辅助工具有：收音机松脱工具T10057、光缆修理装置V. A. 56223、导线束插头护罩V. A. S6223/9。
    1）关闭所有用电器，拔出点火钥匙。
    2）拆卸：如果要更换信息电子控制单元2（J829），则在引导性故障查询中选择信息电子控制单元2（J829）的更新功能。为此需使用车辆诊断、测量和信息系统V. A. 55051。
①下翻折后部中间扶手。
    ②取出留在信息电子控制单元2 （ J829）中的DVD和SD卡。
    ③如图129所示，将收音机松脱工具T10057的两个夹子插入信息电子控制单元2（ J829）上的解锁槽中，直至卡止，工具的把手环头朝外。

    ④将信息电子控制单元2（J829）从安装框中拔出。
    ⑤将收音机松脱工具T10057拔出，为此要压下信息电子控制单元2 （ J829）上的锁止凸耳。
    ⑥断开信息电子控制单元2 （ J829）上的所有插头连接。
    ⑦将导线束插头护罩V. A. 56223/9插到MOST总线的插头上。

    3）安装：
    ①连上所有的插头连接。
    ②将信息电子控制单元2（J829）推入安装框，直至卡止。

    10．拆卸和安装多媒体系统操纵单元2（E499）

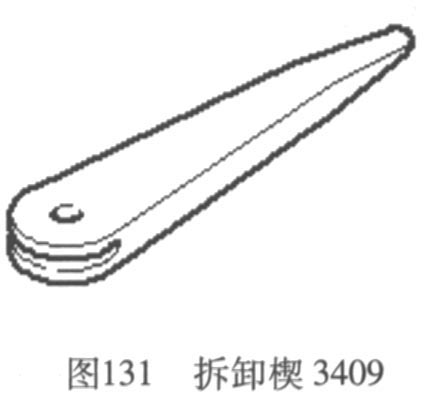

多媒体系统操纵单元2 （ E499）位于后部中间扶手内。需要用到的专用工具、检测仪器以及辅助工具是拆卸楔3409（图131）。

    1）关闭所有用电器，拔出点火钥匙。
    2）拆卸：
    ①向下翻折后部中间扶手。
    ②如图130所示，向上翻折后部中间扶手后部分2。

    ③脱开多媒体系统操纵单元2 （ E499）后面的盖板3。

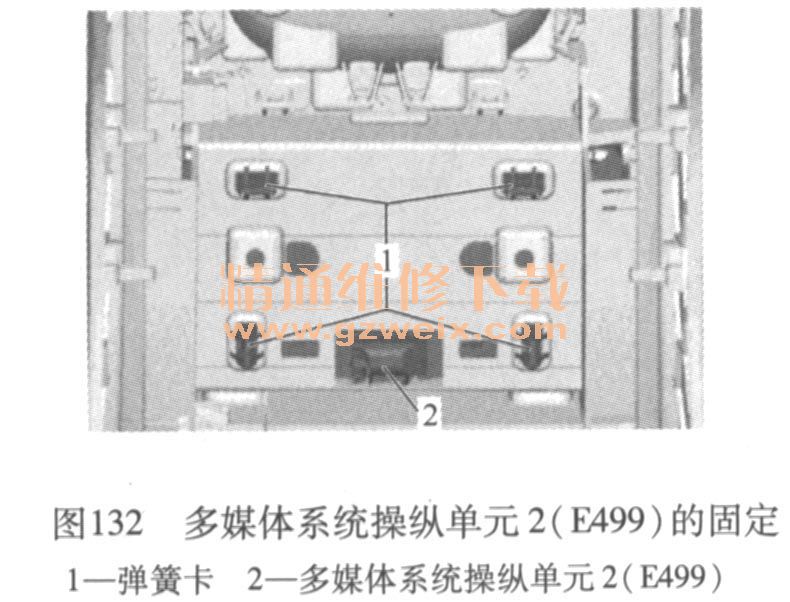

    ④如图132所示，多媒体系统操纵单元2 （ E499）是用弹簧卡1卡止在后部中间扶手内的。

    ⑤如图133所示，从后面开始（箭头方向），将多媒体系统操纵单元2 （E499）小心地用拆卸楔3409从后部中间扶手2中压出。

    ⑥脱开多媒体系统操纵单元2 （ E499）背面的插头连接1。
    3）安装：安装大体上以倒序进行。
    注意其表面非常容易刮花，要小心地遮贴住所有表面和零件。

    11．拆卸和安装后部显示器
    RSE显示屏Y22和RSE显示屏Y23的拆卸和安装没有区别。需要用到的专用工具、检测仪器以及辅助工具是拆卸楔3409（图131）。

      1）关闭所有用电器，拔出点火钥匙。
      2）拆卸：显示器用固定装置固定在前座椅靠背上，不拆卸固定装置。
    ①如图134所示，显示器1与盖板3一起卡止在后面。拆卸和安装时要注意先将显示器1上的卡子4下部推入槽2中，然后扣住所有其他的卡子（箭头所示）。

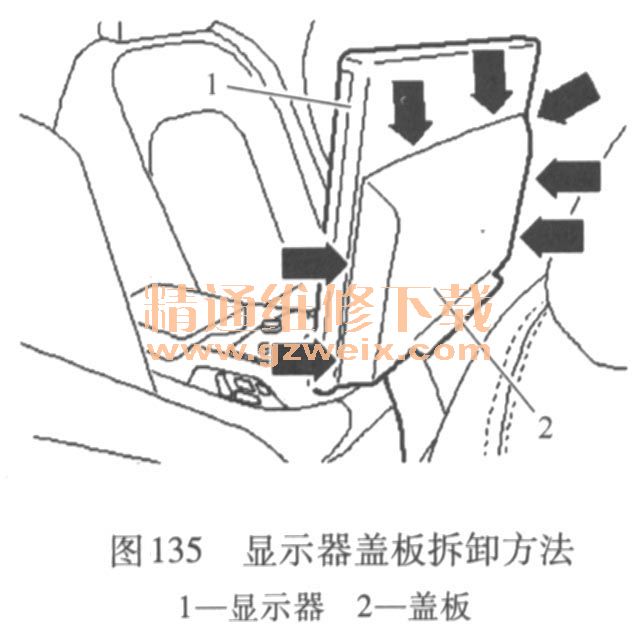

    ②如图135所示，小心地用拆卸楔3409沿箭头方向松开显示器1上的盖板2。

    ③如图136所示，显示器1是用两个螺栓（箭头方向）固定在固定装置4上的。

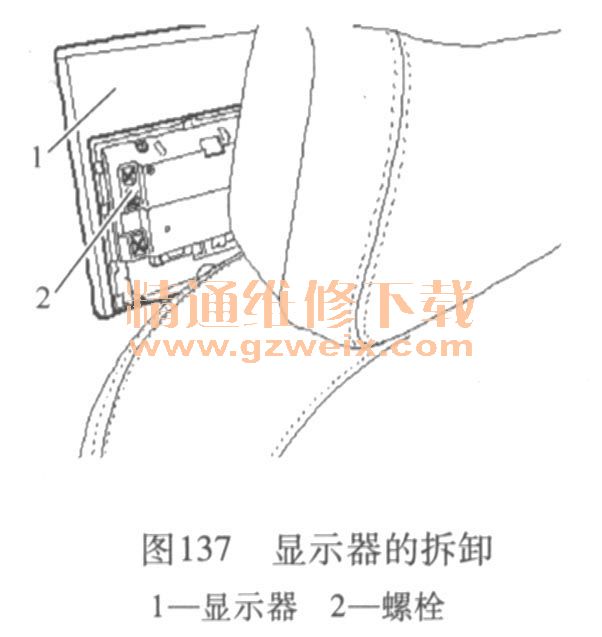

    ④如图137所示，拧出螺栓2，略微向上推显示器1，直至够到插头连接。

    ⑤如图136所示，脱开显示器1背面的插头连接2和3。
    ⑥将显示器完全从固定装置上拔下。

    3）安装：安装大体上以倒序进行。

    12．拆卸和安装天线放大器
    各天线放大器位于左侧和右侧D柱上，拆卸和安装没有区别。
    1）关闭所有用电器，拔出点火钥匙。
    2）拆卸：
    ①拆卸D柱饰板。
    ②如图138所示，断开天线放大器上的插头连接2和4。

    ③拧出螺栓1，并将天线放大器从D柱上取下。
    3）安装：安装大体上以倒序进行。

    13．拆卸和安装车顶天线8216
    车顶天线R216最多有4个接头。天线电缆直接插在车顶天线R216的脚上。拆卸车顶天线R216时必须降低顶篷后部。

    1）关闭所有用电器，拔出点火钥匙。
    2）拆卸：
    ①降低后部顶篷。
    ②如图139所示，脱开连接至天线电缆的插头连接2、3和4。

    ③拧出螺栓5并取下止动弹簧。
    ④将车顶天线R216从车顶上向上取出。

    3）安装：
    ①提供的车顶天线R216已预先装配好。车顶天线R216、止动弹簧和螺栓已安装。
    ②将车顶天线R216装到车顶上，并按压到预卡止。
    ③以规定的拧紧力矩拧紧预装配的螺栓。
    ④进一步的安装顺序大体上与拆卸顺序相反。

    14．拆卸和安装语音操作系统
    语音操纵系统是仪表板内信息电子控制单元1（J794）的组成部分。它不能单独更换，如有损坏，就必须更换信息电子控制单元1（ J794）。
    （1）关闭所有用电器，拔出点火钥匙如果要更换信息电子控制单元1（J794），则在引导性故障查询中选择信息电子控制单元1（ J794）的更新功能。为此需使用车辆诊断、测量和信息系统V. A. 55051。
    （2）拆卸拆下信息电子控制单元1（J794）。
    （3）安装安装信息电子控制单元1（J794）。
    （4）进行下列功能测试。
    1）打开收音机R。
    2）短暂地按一下多功能转向盘上的PT'I，按键，这时会听到“砰”的一声，表示语音对话系统已经激活。
    3）请说出命令Help（帮助）。由于收音机R已被激活，语音对话系统会回答收音机的指令。
    （5）根据装备，可以转换到其他功能。
    1）如果安装了电话，则可以说电话，语音对话系统就转换到电话模式。
    2）按下PPT按键约1s时间，语音对话系统回答中止并退出工作。
